PowerEdge R360 시스템 진단 및 표시등 코드
이번 포트스에서는 Dell Technologies의 시스템 전면 패널에 있는 진단 표시등은 시스템 시작 도중 시스템 상태를 표시합니다.
주제
• 상태 LED 표시등
• 시스템 상태 및 시스템 ID 표시등 코드
• iDRAC Direct LED 표시등 코드
• NIC 표시등 코드
• 전원 공급 장치 표시등 코드
• 드라이브 표시등 코드
• 전원 버튼 LED
상태 LED 표시등
노트 : 오류가 발생하면 표시등은 주황색으로 켜집니다.
그림 1 . 상태 LED 표시등
표 1. 상태 LED 표시등 및 설명
| 아이콘 | 설명 | 상태 | 개선 조치 |
 |
드라이브 표시등 | 드라이브 오류가 발생하면 표시등이 주황색으로 계속 켜져 있습니다. |
● 시스템 이벤트 로그를 참조하여 드라이브에 오류가 있는지 확인합니다. ● 적절한 온라인 진단 테스트를 실행합니다. 시스템을 재시작하고 ePSA (embedded diagnostics)를 실행 합니다. ● 드라이브가 RAID 어레이에 구성되어 있는 경우 시스템을 다시 시작하고 호스트 어댑터 구성 유틸리티 프로그램을 시작합니다. |
 |
온도 표시등 | 시스템에 열 관련 오류(예: 범위를 벗어난 주위 온도 또는 팬 고장)가 있으면 이 표시등이 주황색으로 고정됩니다. |
다음과 같은 상태가 없는지 확인합니다. ● 냉각 팬이 분리되었거나 오류가 발생했습니다. ● 시스템 커버, 공기 덮개 또는 후면 필러 브래킷이 제거되었습니다. ● 주변 온도가 너무 높습니다. ● 외부 공기 흐름이 막혔습니다. 문제가 지속되는 경우 도움말 얻기 섹션을 참조하십시오. |
| 아이콘 | 설명 | 상태 | 개선 조치 |
 |
전기 표시등 | 시스템에 전기 오류(예: 범위를 벗어 난 전압, PSU(Power Supply Unit) 또 는 전압 조정기 고장)가 있으면 이 표시등이 주황색으로 고정됩니다 |
시스템 이벤트 로그 또는 시스템 메시지를 참조하여 특정 문제를 확인하십시오. PSU에 문제가 발생한 경우 PSU의 LED를 확인하십시오. PSU를 재장착합니다. 문제가 지속되면 도움말 보기 섹션을 참조하십시오. |
 |
메모리 표시등 | 메모리 오류가 발생하면 표시등이 주황색으로 고정됩니다. |
시스템 이벤트 로그 또는 시스템 메시지를 참조하여 오류 있는 메모리의 위치를 확인하십시오. 메모리 모듈을 다시 설치합니다. 문제가 지속되면 도움말 보기 섹션을 참조하십시오. |
 |
PCIe 표시등 | PCIe 카드에 오류가 발생하면 이 표 시등이 주황색으로 고정됩니다. |
시스템을 재시작합니다. PCIe 카드에 필요한 드라이버를 업데이트 합니다. 카드를 다시 설치합니다. 문제가 지속되면 도움말 보기 섹션을 참조하십시오. |

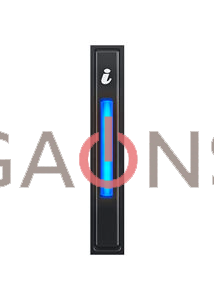

시스템 상태 및 시스템 ID 표시등 코드
시스템 상태 및 시스템 ID 표시등은 시스템의 왼쪽 컨트롤 패널에 있습니다.
그림 1 . 시스템 상태 및 시스템 ID 표시등
표 3. 시스템 상태 및 시스템 ID 표시등 코드
| 시스템 상태 및 시스템 ID 표시등 코드 | 상태 |
| 파란색으로 켜짐 | 시스템이 켜져 있고 상태가 양호하며 시스템 ID 모드가 활성 상태가 아님을 나타냅니다. 시스템 ID 모드로 전환하려면 시스템 상태 및 시스템 ID 버튼을 누릅니다. |
| 파란색으로 깜박임 | 시스템 ID 모드가 활성 상태임을 나타냅니다. 시스템 상태 모드로 전환하려면 시스템 상태 및 시스템 ID 버튼을 누릅니다. |
| 주황색으로 켜짐 | 시스템이 페일 세이프 모드임을 나타냅니다. 문제가 지속되는 경 우 도움말 얻기 섹션을 참조하십시오. |
| 주황색으로 깜박임 | 시스템에 장애가 발생했음을 나타냅니다. 특정 오류 메시지는 시스템 이벤트 로그를 확인합니다. 시스템 구성 요소를 모니터링하는 시스템 펌웨어 및 에이전트에서 생성되는 이벤트 및 오류 메시지에 대한 자세한 정보는 qrl.dell.com > Look Up > Error Code 페이지로 이동하여 오류 코드를 입력한 다음, Look it up을 클릭합니다. |
iDRAC Direct LED 표시등 코드
iDRAC Direct LED 표시등이 포트가 연결되어 있고 iDRAC 하위 시스템의 일부로 사용되고 있음을 표시하기 위해 켜집니다.
노트북 컴퓨터 또는 태블릿에 연결할 수 있는 USB/마이크로 USB(Type A/B) 케이블을 사용하여 iDRAC Direct를
구성할 수 있습니다.
케이블 길이는 0.91m(3ft)를 초과하지 않아야 합니다. 케이블 품질은 성능에 영향을 줄 수 있습니다.
다음 표는 iDRAC Direct 포트가 활성 상태인 경우의 iDRAC Direct 작업을 설명합니다
표 4. iDRAC Direct LED 표시등 코드
| iDRAC Direct LED 표시등 코드 | 상태 |
| 2초 동안 녹색으로 계속 켜져 있습니다. | 노트북 또는 태블릿이 연결되어 있음을 나타냅니다. |
| 녹색으로 깜박임(2초간 켜졌다 2초간 꺼짐) | 연결된 노트북 또는 태블릿이 인식되었음을 나타냅니다. |
| LED 표시등 꺼짐 | 노트북 컴퓨터 또는 태블릿의 플러그가 뽑혔음을 나타냅니다 |
NIC 표시등 코드
시스템 후면의 각 NIC에는 작동 및 링크 상태에 대한 정보를 제공하는 표시등이 있습니다.
작동 LED 표시등은 NIC를 통한 데이터의 이동 여부를 나타내고 링크 LED 표시등은 연결된 네트워크의 속도를 나타냅니다.
1. 링크 LED 표시등
2. 작동 LED 표시등
표 5. NIC 표시등 코드
| NIC 표시등 코드 | 상태 |
| 링크 및 작동 표시등이 꺼졌습니다. | NIC가 네트워크에 연결되지 않았음을 나타냅니다. |
| 링크 표시등이 녹색이고 작동 표시등이 녹색으로 깜박임. | NIC가 최대 포트 속도로 유효한 네트워크에 연결되어 있고 데이터 전송 또는 수신 중임을 나타냅니다. |
| 링크 표시등이 주황색이고 작동 표시등이 녹색으로 깜박임. | NIC가 최대 포트 속도보다 낮은 속도로 유효한 네트워크에 연결되어 있고 데이터 전송 또는 수신 중임을 나타냅니다. |
| 링크 표시등이 녹색이고 작동 표시등이 꺼짐. | NIC가 최대 포트 속도로 유효한 네트워크에 연결되어 있고 데이터 전송 또는 수신 중이 아님을 나타냅니다. |
| 링크 표시등이 주황색이고 작동 표시등이 꺼짐. | NIC가 최대 포트 속도보다 낮은 속도로 유효한 네트워크에 연결되어 있고 데이터 전송 또는 수신 중이 아님을 나타냅니다. |
| 링크 표시등이 녹색으로 깜박이고 작동 표시등이 꺼짐. | NIC ID가 NIC 구성 유틸리티를 통해 활성화되었음을 나타냅니다. |
전원 공급 장치 표시등 코드
AC 및 DC PSU(Power Supply Unit)에는 표시등 역할을 하는 조명이 달린 반투명 핸들이 있습니다.
표시등은 전원의 유무나 전원 장애가 발생했는지 나타냅니다.
1. AC PSU 핸들
2. Socket(소켓)
3. 릴리스 래치
표 6. PSU 상태 표시등 코드
| 전원 표시등 코드 | 상태 |
| 녹색 | 유효한 전원이 PSU에 연결되어 있으며 해당 PSU가 작동 중임을 나타냅니다. |
| 주황색으로 깜박임 | PSU에 문제가 있음을 나타냅니다. |
| 꺼짐 | 전원이 PSU에 연결되지 않았음을 나타냅니다. |
| 녹색으로 깜빡거림 | PSU의 펌웨어가 업데이트 중임을 나타냅니다. 주의 : PSU의 전원 코드를 뽑거나 연결 해제하지 마십시오. 펌웨어 업데이트가 중단되면 PSU가 작동하지 않습니다. |
| 녹색으로 깜박인 후 꺼짐 | PSU를 핫 플러그할 때 4Hz 속도의 녹색으로 5회 깜박인 후 꺼집니다. 이는 PSU에서 효율성, 기능 집합, 상태 또는 지원되는 전압으로 인해 불일치가 발생했음을 나타냅니다. 주의 : 2개의 PSU가 설치된 경우 두 PSU는 모두 동일한 유형의 레이블 (예: EPP(Extended Power Performance) 레이블)을 가지고 있어야 합니다. PSU의 전원 정격이 같아도 이전 세대 PowerEdge 서버의 PSU를 혼합하여 사용할 수 없습니다. 이로 인해 PSU 불일치 조건 또는 시스템의 전원 켜짐장애가 발생합니다. 주의 : 두 개의 PSU를 사용하는 경우 종류와 최대 출력 전원이 동일해야 합니다. 주의 : PSU 불일치를 수정하는 경우 표시등이 깜박임 상태인 PSU를 교체하십시오. 쌍을 맞추기 위해 PSU를 바꾸면 오류가 발생하여 시스템이 예기치 않게 종료될 수 있습니다. 고출력 구성에서 저출력 구성으로 또는 이와 반대로 변경하려면 시스템의 전원을 꺼야 합니다. 주의 : AC PSU는 240V 및 120V 입력 전압을 모두 지원합니다 (티타늄 PSU는 예외적으로 240V만 지원). 두 개의 동일한 PSU에 서로 다른 입력 전압이 공급되면 출력되는 와트수가 서로 달라서 불일치가 발생합니다. |
드라이브 표시등 코드
드라이브 캐리어의 LED는 각 드라이브의 상태를 나타냅니다.
각 드라이브 캐리어에는 작동 LED(녹색) 및 상태 LED(2색, 녹색/주황색)에 해당하는 2개의 LED가 있습니다.
드라이브에 액세스할 때마다 작동 LED가 깜박입니다.
1. 드라이브 작동 LED 표시등
2. 드라이브 상태 LED 표시등
3. 드라이브 용량 레이블
노트 : 드라이브가 AHCI(Advanced Host Controller Interface) 모드에 있는 경우 상태 LED 표시등이 켜지지 않습니다.
노트 : 드라이브 상태 표시등 동작은 Storage Spaces Direct에서 관리합니다. 일부 드라이브 상태 표시등은 사용할 수 없습니다.
표 7. 드라이브 표시등 코드
| 드라이브 상태 표시등 코드 | 상태 |
| 녹색으로 초당 2번 깜박임 | 드라이브 식별 또는 제거 준비 중을 나타냅니다. |
| 꺼짐 | 드라이브 제거 준비 완료를 나타냅니다. 노트 : 시스템 전원이 켜진 후 모든 드라이브가 초기화될 때까지 드라이브 상태 표시등이 꺼진 상태로 유지됩니다. 이 상태에서는 드라이브를 제거할 수 없습니다. |
| 녹색으로 깜박이고 주황색으로 깜박인 후 꺼짐 | 예기치 않은 드라이브 장애가 있음을 나타냅니다 |
| 주황색으로 초당 4번 깜박임 | 드라이브에 장애가 발생했음을 나타냅니다. |
| 녹색으로 천천히 깜박임 | 드라이브가 재구축 중임을 나타냅니다. |
| 녹색으로 켜짐 | 드라이브가 온라인 상태임을 나타냅니다. |
| 3초 동안 녹색으로 깜박이고 3초 동안 주황색으로 깜박이다 6초 후에 꺼짐 |
재구축 중지를 나타냅니다. |

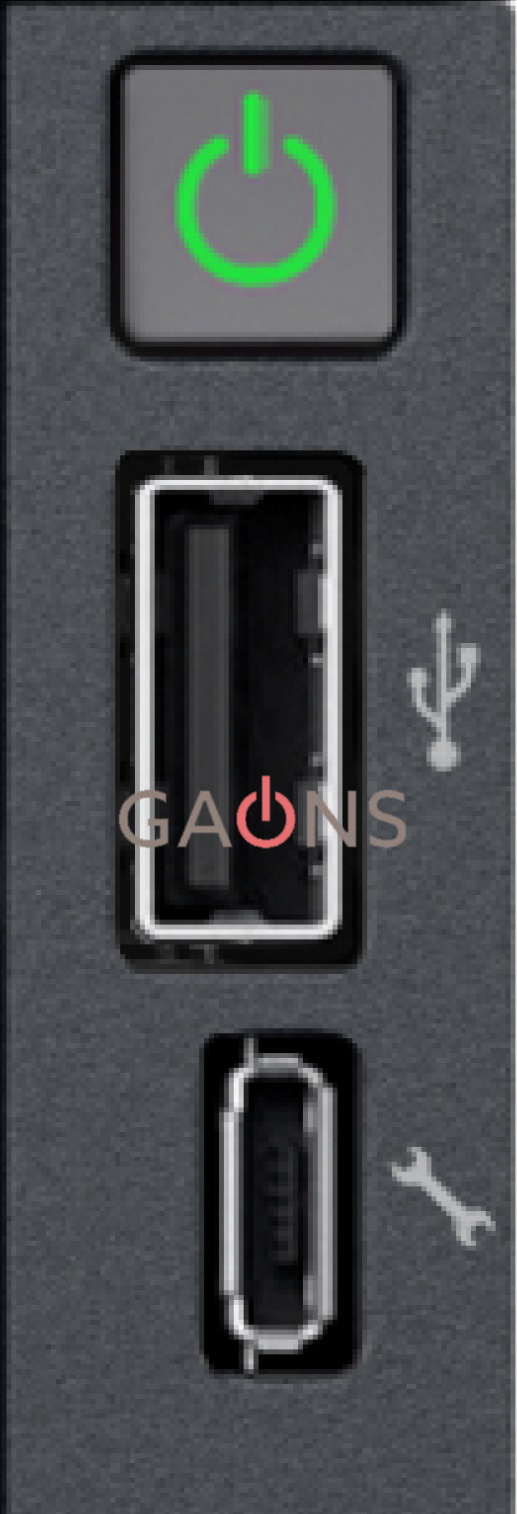

전원 버튼 LED
전원 버튼 LED는 시스템의 전면 패널에 있습니다.
그림 5 . 전원 버튼 LED
표 8. 전원 버튼 LED
| 전원 버튼 LED 표시등 코드 | 상태 |
| 꺼짐 | 사용 가능한 전원 공급 장치와 관계없이 시스템이 작동하지 않습니다. |
| 켜짐 | 시스템이 작동 중이고 하나 이상의 비대기 전원 공급 장치가 활성 상태입니다. |
| 천천히 깜박임 | 시스템이 전원 켜기를 수행하는 중이며 iDRAC가 아직 부팅 중입니다. |
출처: DELL 공식홈페이지(Dell PowerEdge R360 설치 및 서비스 매뉴얼)
