DellPowerEdge R760xa 시스템 개요



PowerEdge R760xa 시스템은 다음을 지원하는 2U 서버입니다.

• 최대 2개의 4세대 인텔 제온® 스케일러블 프로세서, 최대 56코어
• 최대 2개의 5세대 인텔® 제온® 스케일러블 프로세서, 최대 64코어
• 32개의 DIMM 슬롯
• 2개의 이중화된 AC 또는 DC 전원 공급 장치
• 최대 6개의 2.5" NVMe(SSD) 드라이브
• 최대 8개의 2.5" SAS/SATA/NVMe(SSD) 드라이브
• 최대 6개의 E3.S NVMe(SSD) 드라이브



▲ 주의 : NVMe PCIe SSD U.2 디바이스를 핫 스왑하는 방법에 대한 자세한 내용은 Dell 지원 > 모든 제품 탐색 >

              인프라스트럭처 > 데이터 센터 인프라스트럭처 >  스토리지 어댑터 및 컨트롤러 >

              Dell PowerEdge Express Flash NVMe PCIe SSD > 이 제품 선택 > 문서 자료 >

              설명서 및 문서에서 Dell Express Flash NVMe PCIe SSD 사용자 가이드를 참조하십시오.



▲ 주의 : SAS, SATA, NVMe 드라이브의 모든 인스턴스는 별도로 명시되지 않는 한 이 문서에서 드라이브라고 합니다.





◆ 경고 : GPU, 네트워크 카드 또는 다른 PCIe 디바이스를 Dell에서 검증 및 테스트하지 않은 시스템에 설치하지 마십시오.

              미인증 및 미검증 하드웨어 설치로 인한 손상은 시스템 보증을 무효화하여 효력을 잃습니다.







시스템의 전면

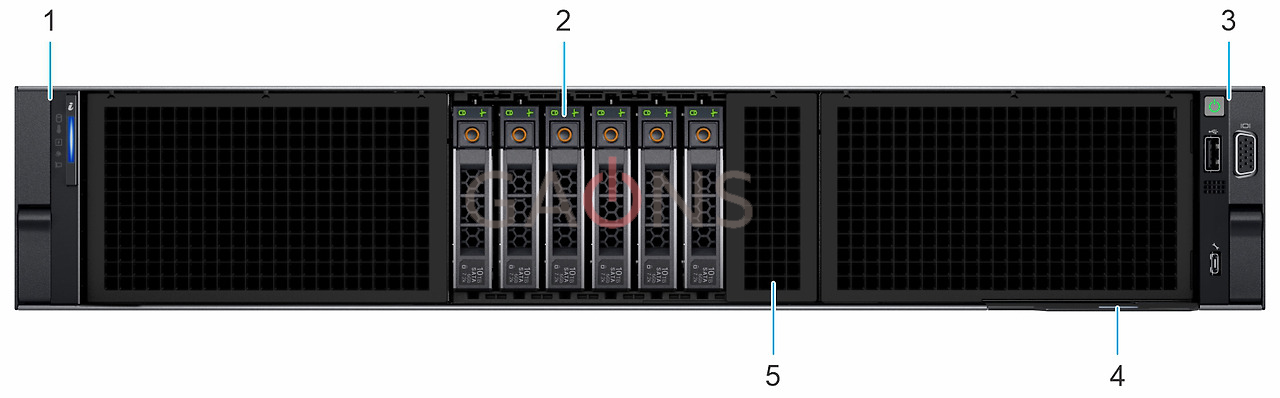

그림 1. 6개의 2.5" 드라이브 시스템의 전면





표 1. 시스템 전면에서 사용할 수 있는 기능



항목	포트, 패널 및 슬롯	아이콘	설명
1	왼쪽 컨트롤 패널	해당 없음	시스템 상태, 시스템 ID 및 상태 LED 표시등이 포함되어 있습니다.
2	드라이브	해당 없음	시스템에서 지원되는 드라이브를 설치할 수 있습니다. ▲ 주의 :드라이브 슬롯 번호는 시스템 정보 레이블 섹션을 참조하십시오.
3	오른쪽 컨트롤 패널	해당 없음	전원 버튼, VGA 포트, USB 포트, iDRAC Direct(Micro-AB USB) 포트 및 iDRAC Direct 상태 LED가 포함되어 있습니다.
4	정보 태그	해당 없음	정보 태그는 서비스 태그, NIC 및 MAC 주소 등의 시스템 정보를 포함하는 슬라이드형 레이블 패널입니다. iDRAC에 대한 보안 기본 액세스를 선택한 경우 정보 태그에는 iDRAC 보안 기본 비밀번호도 포함됩니다.
5	드라이브 보호물	해당 없음	드라이브 직접 연결 구성에 대한 드라이브 보호물입니다.

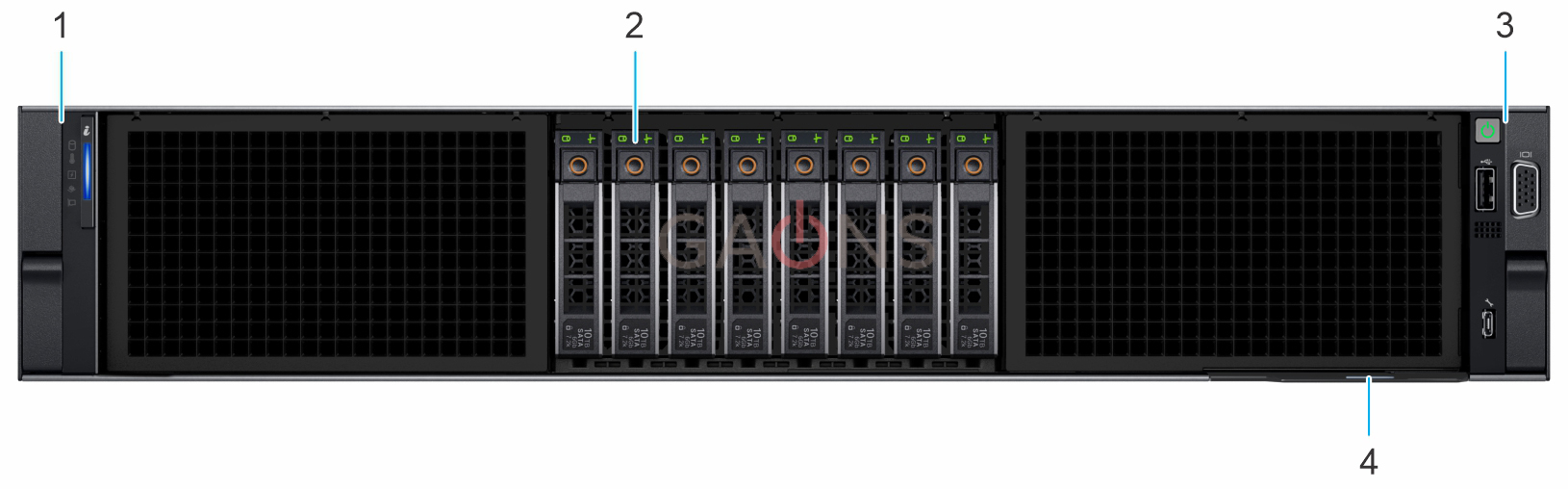

 그림 2. 8개의 2.5" 드라이브 시스템의 전면

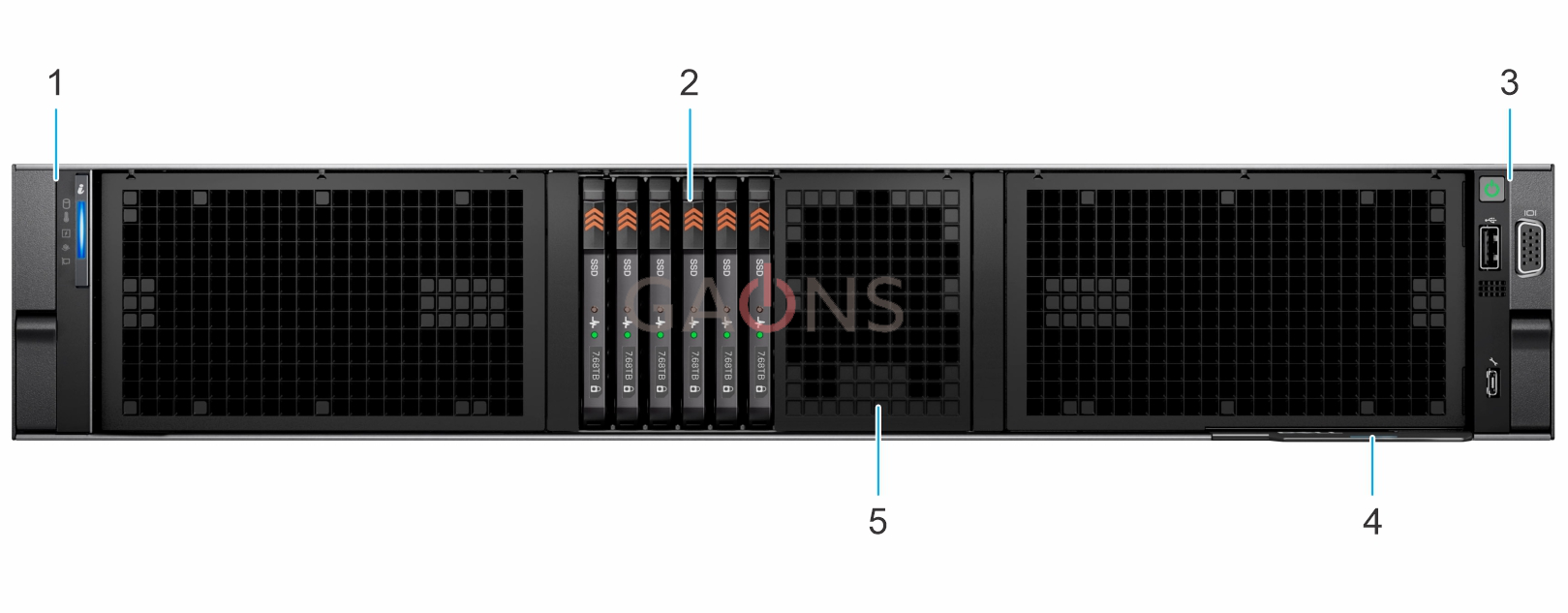

그림 3. 6개의 E3.S 드라이브 시스템의 전면

항목	포트, 패널 및 슬롯	아이콘	설명
1	왼쪽 컨트롤 패널	해당 없음	시스템 상태, 시스템 ID 및 상태 LED 표시등이 포함되어 있습니다.
2	드라이브	해당 없음	시스템에서 지원되는 드라이브를 설치할 수 있습니다. ▲ 주의 :드라이브 슬롯 번호는 시스템 정보 레이블 섹션을 참조하십시오.
3	오른쪽 컨트롤 패널	해당 없음	전원 버튼, VGA 포트, USB 포트, iDRAC Direct(Micro-AB USB) 포트 및 iDRAC Direct 상태 LED가 포함되어 있습니다.
4	정보 태그	해당 없음	정보 태그는 서비스 태그, NIC 및 MAC 주소 등의 시스템 정보를 포함하는 슬라이드형 레이블 패널입니다. iDRAC에 대한 보안 기본 액세스를 선택한 경우 정보 태그에는 iDRAC 보안 기본 비밀번호도 포함됩니다.
5	드라이브 보호물	해당 없음	드라이브 직접 연결 구성에 대한 드라이브 보호물입니다.





시스템의 후면

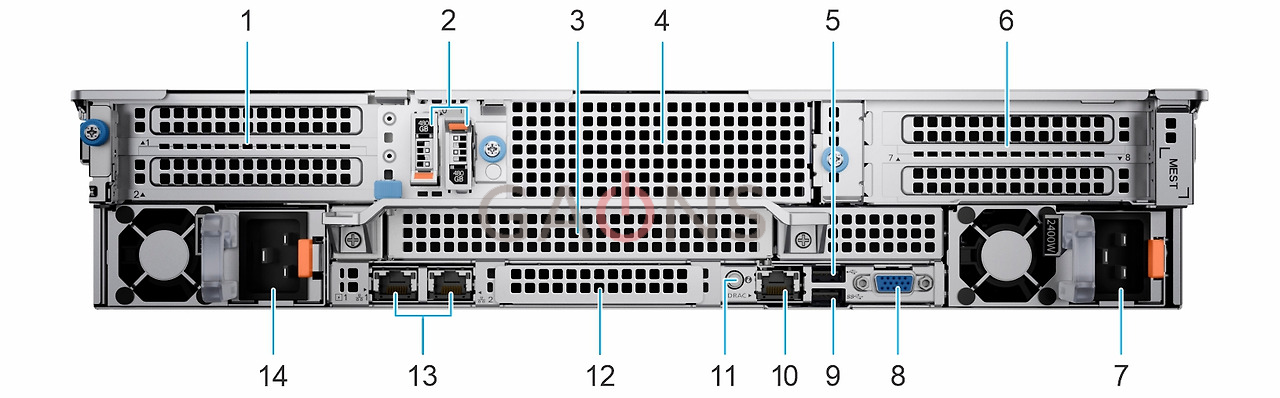

그림 1. 시스템의 후면







표 1. 시스템의 후면

항목	포트, 패널 또는 슬롯	아이콘	설명
1	PCIe 확장 카드 라이저 1(슬롯 1 및 슬롯 2)	해당 없음	확장 카드 라이저를 사용하면 PCI Express 확장 카드를 연결할 수 있습니다. 자세한 정보는 확장 카드 설치 지침 섹션을 참조하십시오.
2	BOSS-N1(옵션)	해당 없음	내부 시스템 부팅을 위한 BOSS-N1(옵션)입니다.
3	PCIe 확장 카드 라이저 2 보호물	해당 없음	적절한 시스템 냉각을 위해서는 확장 카드 라이저 보호물이 필요합니다. 자세한 정보는 확장 카드 설치 지침 섹션을 참조하십시오.
4	PCIe 확장 카드 라이저 3 보호물	해당 없음	적절한 시스템 냉각을 위해서는 확장 카드 라이저 보호물이 필요합니다. 자세한 정보는 확장 카드 설치 지침 섹션을 참조하십시오.
5	USB 2.0 포트		USB 포트는 4핀이며 2.0 규격입니다. 이 포트를 사용하여 시스템에 USB 디바이스를 연결할 수 있습니다.
6	PCIe 확장 카드 라이저 4(슬롯 7 및 슬롯 8)	해당 없음	확장 카드 라이저를 사용하면 PCI Express 확장 카드를 연결할 수 있습니다. 자세한 정보는 확장 카드 설치 지침 섹션을 참조하십시오.
7	전원 공급 장치(PSU2)		PSU2는 시스템의 보조 PSU입니다.
8	VGA 포트		시스템에 디스플레이 디바이스를 연결할 수 있습니다.
9	USB 3.0 포트		이 USB 포트는 9핀이며 3.0 규격입니다. 이 포트를 사용하여 시스템에 USB 디바이스를 연결할 수 있습니다.
10	전용 iDRAC9 이더넷 포트		iDRAC에 원격으로 액세스할 수 있습니다. 자세한 정보는 PowerEdge 설명서에서 Integrated Dell Remote Access Controller 사용자 가이드를 참조하십시오.
11	시스템 ID(Identification) 버튼		시스템 ID(Identification) 버튼은 시스템의 전면과 후면에 있습니다. 버튼을 누르고 시스템 ID 버튼을 켜서 랙에서 시스템을 식별합니다. 시스템 ID 버튼을 사용하여 iDRAC를 재설정하고 모드의 단계를 사용하여 BIOS에 액세스할 수도 있습니다. 이 버튼을 누르면 전면 또는 후면 버튼을 다시 누를 때까지 후면 패널의 시스템 ID LED가 깜박입니다. 버튼을 눌러 모드를 켜거나 끕니다. ▲ 주의 : POST 중에 서버 응답이 중지될 경우 시스템 ID 버튼을      5초 이상 길게 누르면 BIOS 진행 모드가 시작됩니다. ▲ 주의 :시스템 부팅 때 F2 키를 눌러 iDRAC 설정 페이지에서     비활성화하지 않은 경우 iDRAC를 재설정하려면 시스템 ID     버튼을 15초 이상 누릅니다.
12	시스템 ID(Identification) 버튼	해당 없음	OCP NIC 카드 옵션은 OCP 3.0을 지원합니다. NIC 포트는 시스템 보드에 연결된 OCP 카드에 통합되어 있습니다.
13	NIC 포트(옵션)		LOM 카드에 통합된 NIC 포트는 시스템 보드에 연결된 네트워크 연결을 제공합니다.
14	전원 공급 장치(PSU1)		PSU1은 시스템의 기본 PSU입니다.





시스템 내부



그림 1. 시스템 내부



1. 핸들
2. BOSS-N1 모듈(옵션)
3. 라이저 1
4. 전원 공급 장치(PSU1)
5. 프로세서 1 슬롯
6. 냉각 팬
7. GPU 라이저 모듈 오른쪽
8. 정보 태그
9. GPU 라이저 모듈 왼쪽
10. 냉각 팬 케이지 어셈블리
11. 케이블 액세스 래치
12. 메모리 DIMM 소켓
13. 프로세서 2 슬롯
14. 전원 공급 장치(PSU2)
15. 라이저 4
16. 침입 스위치 모듈



출처: DELL 공식홈페이지(Dell PowerEdge R760xa 설치 및 서비스 매뉴얼)
