이번 포트스에서는 HPE ProLiant DL320 Gen11 송수신기 옵션 설치 및 팬 옵션에 대해서 포스트 합니다.
송수신기 옵션
송수신기 경고 및 주의 사항
△ 주의 : 트랜시버를 필요 이상으로 자주 제거하고 설치하지 마십시오.
그렇게 하면 트랜시버의 유용한 수명을 단축할 수 있습니다.
트랜시버 설치하기
전제 조건
트랜시버 옵션을 설치하기 전에 다음 사항을 검토하세요:
● 송수신기 경고 및 주의 사항
● 특정 운영 및 케이블 요구 사항에 대한 트랜시버 문서
절차.
1. 트랜시버를 옆으로 잡고 네트워크 어댑터 포트에 딸깍 소리가 날 때까지 부드럽게 삽입합니다.
트랜시버는 올바른 방향으로만 삽입할 수 있도록 키가 설정되어 있습니다.
트랜시버가 포트에 쉽게 들어가지 않으면 잘못 배치했을 수 있습니다.
트랜시버의 방향을 반대로 설정한 후 다시 삽입합니다.

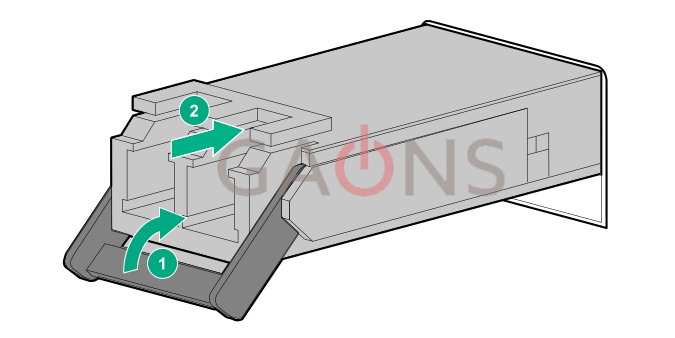

2. 트랜시버에서 먼지 플러그 또는 보호 커버를 제거합니다.
3. 호환 가능한 LAN 세그먼트 케이블을 트랜시버에 연결합니다.
4. 포트의 NIC 링크 LED가 녹색으로 켜져 있는지 확인합니다.
포트 LED 동작에 대한 자세한 내용은 트랜시버와 함께 제공되는 문서를 참조하세요.
5. 필요한 경우 트랜시버에 적용할 수 있는 모델별 고정 메커니즘에 대한 트랜시버 문서를 참조하십시오.
결과.
설치가 완료되었습니다.
팬 옵션
표 1. 표준 팬 구성
| 드라이브 구성 | 팬베이 1 | 팬베이 2 | 팬베이 3 | 팬베이 4 | 팬베이 5 | 팬베이 6 | 팬베이 7 |
| 4 LFF | 선택적. | 선택적. | 선풍기 | 선풍기 | 선풍기 | 선풍기 | 선풍기 |
| 8 LFF | 선택적. | 선택적. | 선풍기 | 선풍기 | 선풍기 | 선풍기 | 선풍기 |
표 2. 고성능 팬 구성
| 드라이브 구성 | 팬베이 1 | 팬베이 2 | 팬베이 3 | 팬베이 4 | 팬베이 5 | 팬베이 6 | 팬베이 7 |
| 4 LFF | 선풍기 | 선풍기 | 선풍기 | 선풍기 | 선풍기 | 선풍기 | 선풍기 |
| 12 LFF | 선풍기 | 선풍기 | 선풍기 | 선풍기 | 선풍기 | 선풍기 | 선풍기 |
| 8 SFF | 선풍기 | 선풍기 | 선풍기 | 선풍기 | 선풍기 | 선풍기 | 선풍기 |
서버는 가변 팬 속도를 지원합니다. 팬은 서버를 냉각하기 위해 온도 변화가 필요할 때까지 최소 속도로 작동합니다.
다음 온도 관련 시나리오에서는 서버가 종료됩니다:
● POST 시와 OS에서 iLO 6는 주의 온도 수준이 감지되면 순차적으로 종료됩니다.
서버 하드웨어가 질서 있는 종료가 발생하기 전에 임계 온도 수준을 감지하면, 서버는 즉시 종료를 수행합니다.
● BIOS/플랫폼 구성(RBSU)에서 열 차단 기능이 비활성화된 경우, 주의 온도 수준이 감지되면
iLO 6이 순서대로 종료되지 않습니다.
이 기능을 비활성화해도 임계 온도 수준이 감지되었을 때 서버 하드웨어가 즉시 종료되는 것은 비활성화되지 않습니다.
팬 모드 동작
일곱 개의 팬 설정은 불필요한 팬 지원을 제공합니다.
중복 팬 모드에서 팬 로터 고장이 발생하면:
● 시스템이 비중복 팬 모드로 전환됩니다. 시스템은 이 모드에서 계속 작동합니다.
● 시스템 상태 LED가 주황색으로 깜박입니다.
두 번째 팬 로터 고장이나 누락된 팬이 발생하면 운영 체제가 정상적으로 종료됩니다.
팬 설치하기

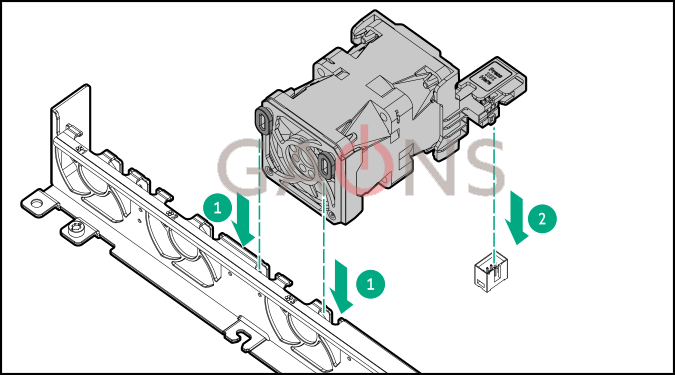

6. 팬을 설치합니다.
7. M.2 에어 배플을 설치합니다.
8. 액세스 패널을 설치합니다.
9. 서버를 랙에 설치합니다.

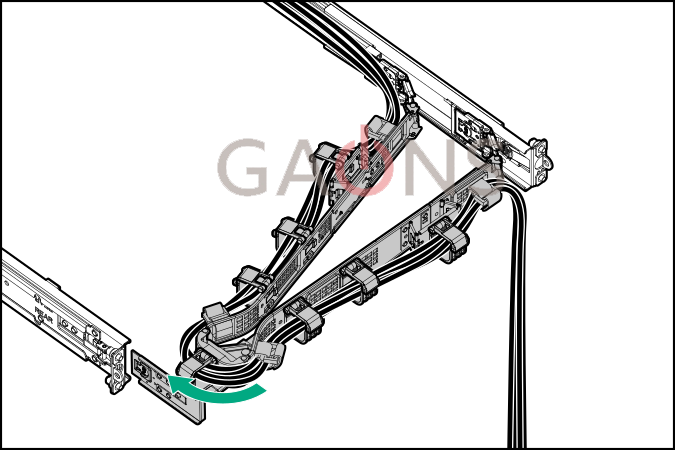

10. 설치된 경우 케이블 관리 암을 닫습니다.
설치 절차가 완료되었습니다.
출처: HPE 공식홈페이지(HPE ProLiant DL320 Gen11 유저 가이드)
