이번 포트스에서는 HPE ProLiant DL320 Gen11 하드웨어 옵션 설치에 대해서 포스트 합니다.



하드웨어 옵션 설치 지침



경고 : 뜨거운 표면으로 인한 부상 위험을 줄이려면 드라이브와 내부 시스템 구성 요소를 만지기 전에 식히세요.

주의 : 데이터 손실을 방지하기 위해 Hewlett Packard Enterprise는 하드웨어 옵션을 설치하거나 제거하거나
         서버 유지보수 또는 문제 해결 절차를 수행하기 전에 모든 서버 데이터를 백업할 것을 권장합니다.

주의 : 전기 부품의 손상을 방지하려면 설치, 제거 또는 교체 절차를 시작하기 전에 서버를 올바르게 접지하세요.
          부적절한 접지는 정전기 방전을 일으킬 수 있습니다.

• 서버를 초기화하기 전에 하드웨어 옵션을 설치하세요.
• 여러 옵션을 설치하는 경우 모든 하드웨어 옵션에 대한 설치 지침을 읽고 유사한 단계를 식별하고 설치 프로세스를 간소화합니다.
• 하드웨어 옵션 설치에 내부 케이블 연결이 포함된 경우 케이블 연결 지침을 검토합니다.







랙 장착 옵션





랙 장착 인터페이스

랙 레일은 다음과 같은 장착 인터페이스가 있는 랙에 설치할 수 있습니다:

원형 구멍 사각형 구멍 나선형 원형 구멍



이 절차에 사용된 삽화는 이미지의 오른쪽 상단 모서리에 아이콘을 표시합니다.

이 아이콘은 이미지에 표시된 동작이 유효한 마운트 인터페이스 유형을 나타냅니다.







철도 식별 마커



랙 레일 옵션 지원은 다음 두 가지 요소에 따라 달라집니다:

• 전면 및 후면 서버 구성에 따라 섀시의 높이와 무게가 결정됩니다.
• 전면 패널 가장자리(전면 베젤 없음)에서 후면 패널 가장자리까지 측정한 섀시의 깊이.

랙 레일과 서버 간의 호환성을 보장하려면 섀시의 레일 번호 라벨이 레일에 찍힌 라벨과 일치하는지 확인합니다.

• 섀시의 레일 번호 라벨



• 마찰 랙 레일의 내부 레일에 있는 레일 식별자 스탬프



• 마찰 랙 레일의 장착 레일에 있는 레일 식별자 스탬프







랙 레일 옵션



이 서버는 다음과 같은 HPE 이지 설치 마찰 랙 레일(스탭인) 옵션을 지원합니다:



서버 구성	랙 레일 옵션	최소 철도 길이	조정 가능한 레일 범위
SFF 드라이브	철도 옵션 #1 (P52349-B21)	674.20 mm (26.54 in)	609.60 mm to 867.30 mm (24.00 in to 34.00 in)
LFF 드라이브	철도 옵션 #2 (P52351-B21)	714.32 mm (28.12 in)	609.60 mm to 918.10 mm (24.00 in to 36.15 in)
3열 LFF 드라이브	철도 옵션 #9 (P52353-B21)	1029.61 mm (40.54 in)	609.60 mm to 918.10 mm (24.00 in to 36.15 in)
가속기 최적화	철도 옵션 #5 (P52343-B21)	808.69 mm (31.84 in)	609.60 mm to 918.10 mm (24.00 in to 36.15 in)







랙 레일 옵션 설치



전제 조건

• 철도 식별 마커
• 레일 옵션이 서버 구성과 호환되는지 확인합니다.
• 작은 슬롯 드라이버—서버를 나사형 원형 구멍 랙에 설치하려면 이 도구가 필요합니다.



절차



서버에 내부 레일 설치하기

1. 서버에 내부 레일을 부착합니다:
   1. 서버 측면의 스풀을 레일의 키가 있는 슬롯을 통해 삽입합니다.
   2. 레일을 후면 패널 쪽으로 밀어 제자리에 고정합니다.



랙에 장착 레일 설치하기

1. 장착 레일에서 방향 표시를 찾습니다.
   • 레일의 앞쪽 끝은 왼쪽 앞쪽 또는 오른쪽 앞쪽으로 표시되어 있습니다.
   • 레일의 다른 쪽 끝은 후방으로 표시되어 있습니다.



2. 장착 레일을 랙의 깊이에 맞게 연장합니다.

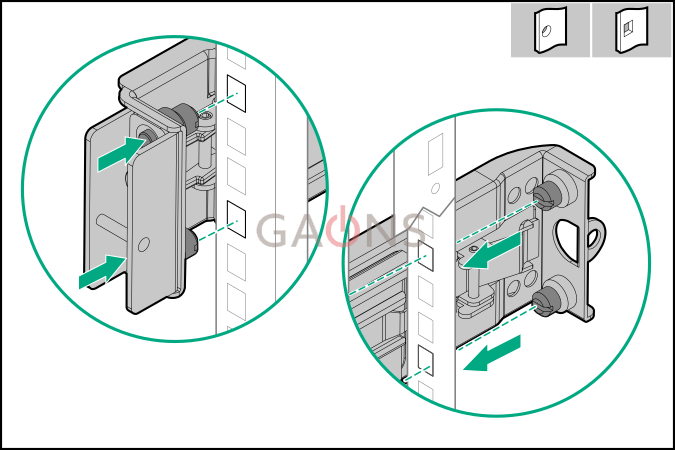

3. 원형 구멍 또는 사각 구멍 랙에 장착 레일을 설치하려면 장착 플랜지의 핀을 랙 포스트 구멍에 삽입합니다.



4. 나사형 원형 구멍 랙에 장착 레일을 설치하려면 다음 작업을 수행합니다:
   • 장착 레일에서 핀과 와셔를 제거합니다.



   • 장착 플랜지의 구멍을 랙 기둥의 나사산 구멍에 대고 배치합니다.
   • 랙 장착 나사를 설치합니다.



5. 서버를 랙에 설치합니다.



결과.



설치 절차가 완료되었습니다.







랙 레일 후크 앤 루프 스트랩 설치



이 작업에 대하여



후크 앤 루프 스트랩은 왼쪽 또는 오른쪽 레일에 설치할 수 있습니다.



절차.

1. 스트랩 카라비너를 레일에 부착합니다.
2. 코드와 케이블을 묶은 다음 스트랩을 케이블에 감습니다.







케이블 관리 암 설치하기



 전제 조건

• 이 절차를 수행하기 전에 랙 경고와 주의 사항을 검토하세요.
• T-25 Torx 드라이버—섀시 귀 안쪽에 있는 배송 나사를 풀거나 조여야 하는 경우 이 도구가 필요합니다.



이 작업에 대하여



케이블 관리 암(CMA)을 사용하면 시스템 전원을 끄거나 후면 패널 케이블을 분리할 필요 없이 랙에서 서버를 완전히

확장할 수 있습니다.

이 CMA는 양손잡이 구현을 위해 설계되었습니다.

이 절차의 목적을 위해 좌우 용어는 사용자가 랙의 앞쪽을 바라보는 관점에서 사용됩니다.

주의 : 제거 및 교체 절차 중에 CMA를 지지합니다.
          절차 중에 CMA가 자체 무게로 매달려 있지 않도록 합니다.





절차.

1. 모든 주변 케이블과 전원 코드를 후면 패널에 연결하고 고정합니다.
2. (선택 사항) CMA 고정 브래킷은 왼쪽 또는 오른쪽 CMA 작업에 맞게 회전할 수 있습니다. 회전 메커니즘을 길게 누른 다음 브래킷을 180° 회전시킵니다.
   브래킷이 조정된 위치에 잠겨 있음을 나타내는 소리가 들립니다.

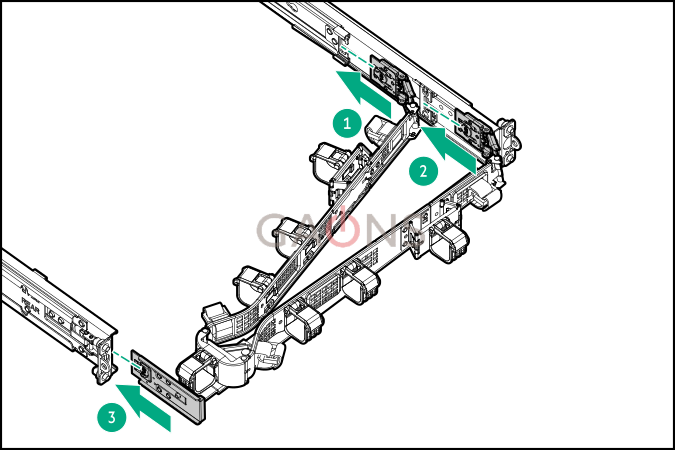

3. CMA 힌지 탭과 고정 브래킷을 랙 레일에 연결합니다:
   • 안쪽 탭을 슬라이드 레일에 삽입합니다.
   • 외부 탭을 장착 레일에 삽입합니다.
   • 고정 브래킷을 반대쪽 장착 레일에 삽입합니다.
     탭과 브래킷이 제자리에 고정되었음을 알리는 소리가 들릴 것입니다.

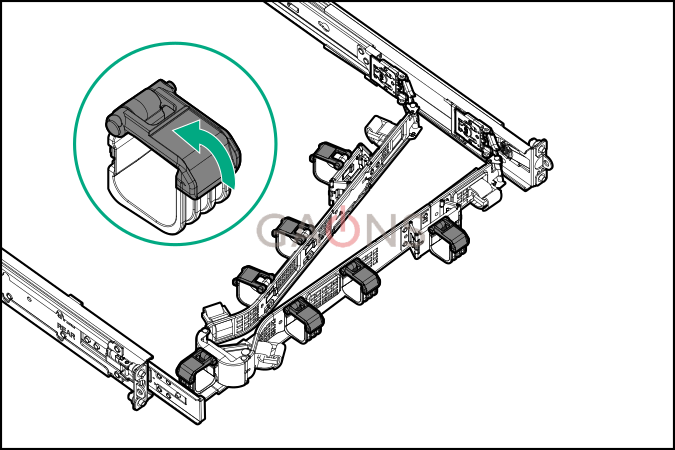

4. 케이블 클램프를 엽니다.



5. (선택 사항) CMA에 추가적인 케이블 변형을 완화할 수 있는 케이블 스트랩이 있는 경우 스트랩의 포장을 해제합니다.



6. 주의 : CMA에서 안전하게 보호되는 주변 케이블과 전원 코드를 관리할 때 업계 모범 사례를 활용하세요.
             다음은 몇 가지 더 중요한 점입니다:

   • 서버가 랙에서 확장될 때 CMA가 완전히 확장될 수 있도록 후면 패널과 CMA 사이에 충분한 케이블 여유를 두세요.
   • 그러나 CMA 내부에 과도한 케이블 여유가 없어야 하며, 이는 케이블 바인딩을 유발하고 케이블 손상을 초래할 수 있습니다.
   • 케이블과 전원 코드가 연결된 서버의 상단이나 하단 아래로 확장되지 않도록 주의하세요. 그렇지 않으면 서버가 랙에서 확장되거나 랙으로 반환될 때 케이블이 랙에 설치된 다른 장비에 걸릴 수 있습니다.
   주변 케이블과 전원 코드를 케이블 클램프 및/또는 스트랩을 통해 연결합니다.



7. 케이블 클램프를 닫습니다.



8. (선택 사항) CMA에 케이블 스트랩이 있는 경우 스트랩을 고정합니다.



9. 랙 레일의 작동을 확인합니다:
   1. 섀시를 랙에서 완전히 펼칩니다.
   2. 케이블과 케이블에 섀시를 완전히 확장할 수 있는 충분한 여유가 있는지 확인합니다. 케이블 바인딩이나 압착이 없는지 확인합니다.
   3. 케이블과 코드가 제대로 고정되었는지 확인하려면 섀시를 랙 안팎으로 밀어 넣습니다. 주변 케이블과 전원 코드가 실수로 분리될 위험이 없는지 확인합니다.
10. 섀시 귀가 랙 기둥에 부딪힐 때까지 서버를 랙에 밀어 넣습니다.
11. (선택 사항) 섀시 이어 래치를 열고 배송 나사를 조입니다.





결과.



설치 절차가 완료되었습니다.







  출처: HPE 공식홈페이지(HPE ProLiant DL320 Gen11 유저 가이드)
