HPE ProLiant DL380a Gen12 케이블 (스토리지 / 부팅장치 / 전원 / 보드 / 팬 / 포트)





안녕하세요. HPE 서버, HP 워크스테이션, 델(DELL), 아수스(ASUS) 서버/워크스테이션, 소프트웨어 (마이크로소프트, 레드햇, 리눅스) 유통 전문 업체인, 주식회사 가온에스 입니다.

---

오늘은 HPE DL380a Gen12 케이블에 대해서 알아보도록 하겠습니다.



스토리지 케이블링 - 드라이브 전원 케이블링



드라이브 전원 케이블은 서버에 사전 설치되어 있거나 관련 스토리지 컨트롤러 케이블 옵션 키트로 구성되어 있습니다.



4 SFF 드라이브 전원 케이블링

케이블 부품 번호	색	From	To
P72029-001 (영문)	오렌지	상자 1 전원 커넥터	상자 1: 드라이브 백플레인 전원 커넥터
	파랑	상자 3 전원 커넥터	상자 3: 드라이브 백플레인 전원 커넥터







8 SFF 드라이브 전원 케이블링

케이블 부품 번호	색	From	To
P72029-001 (영문)	오렌지	상자 1 전원 커넥터	상자 1: 드라이브 백플레인 전원 커넥터
	파랑	상자 3 전원 커넥터	상자 3: 드라이브 백플레인 전원 커넥터
P72030-001 (영문)	금	박스 2 및 4 전원 커넥터	상자 2 및 4: 드라이브 백플레인 전원 커넥터







4 E3. S 드라이브 전원 케이블링

케이블 부품 번호	색	From	To
P72029-001 (영문)	오렌지	상자 1 전원 커넥터	상자 1: 드라이브 백플레인 전원 커넥터





8 E3. S 드라이브 전원 케이블링

케이블 부품 번호	색	From	To
P72029-001 (영문)	오렌지	상자 1 전원 커넥터	상자 1: 드라이브 백플레인 전원 커넥터
	파랑	상자 3 전원 커넥터	상자 3: 드라이브 백플레인 전원 커넥터







16 E3. S 드라이브 전원 케이블링

케이블 부품 번호	색	From	To
P72029-001 (영문)	오렌지	상자 1 전원 커넥터	상자 1: 드라이브 백플레인 전원 커넥터
	파랑	상자 3 전원 커넥터	상자 3: 드라이브 백플레인 전원 커넥터
P72030-001 (영문)	금	박스 2 및 4 전원 커넥터	상자 2 및 4: 드라이브 백플레인 전원 커넥터









스토리지 케이블링 - 에너지 팩 케이블링

케이블 색상	From	To
오렌지	에너지 팩	에너지 팩 커넥터









스토리지 케이블링 - 스토리지 백업 전원 케이블링



Type-o 컨트롤러

케이블 부품 번호	케이블 색상	From	To
P72038-001 (영문)	오렌지	슬롯 28 OCP B	스토리지 컨트롤러 백업 전원 커넥터 1
	파랑	슬롯 27 OCP A	스토리지 컨트롤러 백업 전원 커넥터 2







Type-p 스토리지 컨트롤러

케이블 부품 번호	케이블 색상	From	To
P72038-001 (영문)	오렌지	슬롯 6	스토리지 컨트롤러 백업 전원 커넥터 1
	파랑	슬롯 3	스토리지 컨트롤러 백업 전원 커넥터 2







HPE NS204i-u 부팅 장치 V2 케이블링



케이블 부품 번호	색	From	To
P48956-001 (영문)	오렌지	부팅 장치 전원 커넥터	NS204i-u 전원 커넥터
P74839-001 (영문)	파랑	부팅 장치 신호 커넥터	NS204i-u 신호 커넥터







DPU 전원 케이블링



전면 DPU

케이블 부품 번호	색	From	To
P74341-001 (영문)	오렌지	DPU 전원 커넥터	슬롯 25 PCIe 캡티브 라이저 전원 커넥터







사이드밴드 보드 케이블링



구성품 부품 번호색보낸 사람받는 사람

구성품 부품 번호	색	From	To
P72028-001	오렌지	CB2 SB1	PDB 1의 신호 커넥터
	파랑	CB3 SB1	PDB 2의 신호 커넥터
P72027-001 (영문)	금	HPM SB21	측파대 신호 커넥터 2
	분홍색	HPM SB11	측파대 신호 커넥터 1

*  사이드밴드 보드의 실크스크린 마커





팬 케이블링



팬 케이블 브래킷과 함께 조립된 팬 케이블은 서버에 사전 설치되어 있습니다.



케이블 부품 번호	색	From	To
P72032-001	오렌지	팬 2	팬 커넥터 1
	파랑	팬 1 및 3	팬 커넥터 2
	금	팬 5	팬 커넥터 3
	분홍색	팬 4 및 6	팬 커넥터 4
	녹색	팬 8	팬 커넥터 5
	다크 퍼플	팬 7 및 9	팬 커넥터 6
	검정	팬 11	팬 커넥터 7
	데시 오렌지	팬 10 및 12	팬 커넥터 8







인텔 UPI 케이블링



모든 UPI 케이블은 서버에 사전 설치되어 있습니다.

케이블 부품 번호	색	From	To
P72257-001 (영문)	오렌지	UPI 커넥터 5 및 6	UPI 커넥터 11 및 12
P72259-001 (영문)	파랑	UPI 커넥터 3 및 4	UPI 커넥터 9 및 10
P74340-001 (영문)	금	UPI 커넥터 1 및 2	UPI 커넥터 7 및 8









OCP 대역폭 인에이블먼트 케이블링



슬롯 27 OCP A PCIe x8 구성



케이블 부품 번호	색	From	To
P72256-001 (영문)	오렌지	M-XIO 포트 17	M-XIO OCP 포트 A-1







슬롯 27 OCP A PCIe x16 구성

케이블 부품 번호	색	From	To
P72256-001 (영문)	오렌지	M-XIO 포트 17	M-XIO OCP 포트 A-1
	파랑	M-XIO 포트 13	M-XIO OCP 포트 A-2







슬롯 28 OCP B PCIe5 x16 구성

케이블 부품 번호	색	From	To
P72031-001 (영문)	오렌지	M-XIO 포트 12	M-XIO OCP 포트 B







케이블 부품 번호색보낸 사람받는 사람

케이블 부품 번호	케이블 색상	From	To
P73744-001	오렌지	직렬 포트 케이블 커넥터	IX 포트 케이블
P71826-001 (영문)	파랑	IX 포트 케이블	직렬 포트 동글

* 이 포트는 DC-SCM에 있습니다.

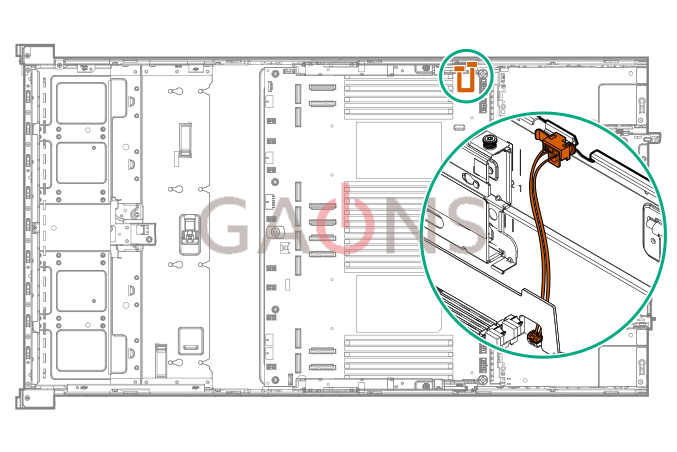

섀시 침입 감지 스위치 케이블링



케이블 부품 번호	색	From	To
P54901-001	오렌지	섀시 침입 감지 스위치	섀시 침입 감지 스위치 커넥터









전면 I/O 케이블링



앞면 I/O 케이블은 서버에 사전 설치되어 있습니다.

케이블 부품 번호	색	From	To
P71909-001 (영문)	오렌지	오른쪽 섀시 귀	앞면 I/O 커넥터
	파랑	USB 3.2 Gen 1 포트
	분홍색	iLO서비스 포트







PDU 케이블링



전원 공급 장치 케이블 연결 방법은 선택한 PDU(전원 분배 장치)에 따라 다릅니다. 회로 차단기의 적절한 작동과 기능을 보장하려면 전원 공급 장치의 입력 전류 정격이 PDU의 각 차단기(노드)의 전류 정격보다 낮아야 합니다.

이 섹션의 그림은 논리적 매핑 참조용으로만 사용됩니다. 실제 전원 공급 장치 케이블 연결은 특정 랙 PDU 설정에 따라 달라집니다.





PDU 케이블링  - 5전원 공급 장치 구성



5개의 전원 공급 장치 구성은 시스템 도메인과 GPU 도메인 1을 지원합니다. 랙, 커플릿 및 스토리지의 수, 입력 전압에 따라 이 구성을 하나 또는 두 개의 PDU에 연결합니다.



PDU 1개



PDU 2개



PDU 중 하나에 장애가 발생하면 나머지 PDU 피드의 용량이 전체 도메인 로드를 보상할 수 있는 한 서버가 계속 작동합니다.





PDU 케이블링 - 8전원 공급 장치 구성



8개의 전원 공급 장치 구성은 시스템 도메인과 GPU 도메인 1 및 2를 모두 지원합니다.

PDU 중 하나에 장애가 발생하면 나머지 PDU 피드의 용량이 전체 도메인 로드를 보상할 수 있는 한 서버가 계속 작동합니다.











출처: Internal components | HPE ProLiant Compute DL380a Gen12 User Guide
