오늘은 HPE DL380a Gen12 하드웨어 옵션에 대해서 알아보도록 하겠습니다.





냉각 - 최대 시스템 팬 모듈 설치



이 태스크 정보



△ 주의

부적절한 냉각 및 열 손상을 방지하려면 모든 베이가 구성 요소 또는 블랭크로 채워지지 않는 한 서버를 작동하지 마십시오.



√ 메모

동일한 서버에서 성능 및 최대 시스템 팬 모듈을 혼합하지 마십시오.





절차

  1. 서버의 전원을 끕니다.

  2. 모든 전원 제거:

    a. 전원에서 각 전원 코드를 뽑습니다.

    b. 서버에서 각 전원 코드를 뽑습니다.

  3. 서버에서 모든 주변 장치 케이블을 분리합니다.

  4. 다음 중 하나를 수행합니다.

    ● 랙에서 서버를 확장합니다.

    ●  랙에서 서버를 제거합니다.

  5. 액세스 패널을 제거합니다.

  6. 모든 성능 시스템 팬 모듈을 분리합니다.

    a. 걸쇠를 길게 누릅니다.

    b. 팬 케이지에서 팬 모듈을 들어 올립니다.



  7. 모든 최대 시스템 팬 모듈을 설치합니다.

    a. 팬 모듈을 베이로 내립니다.

    b. 팬 모듈을 아래로 눌러 베이에 단단히 장착되었는지 확인합니다.

        딸깍 소리는 팬이 제대로 연결되었음을 나타냅니다.





  8. 액세스 패널을 설치합니다.

  9. 랙에 서버를 설치합니다.

 10. 모든 주변 장치 케이블을 서버에 연결합니다.

 11. 각 전원 코드를 전원에 연결합니다.

 12. 각 전원 코드를 서버에 연결합니다.

 13. 서버의 전원을 켭니다.



결과



설치 절차가 완료되었습니다.







드라이브 - 드라이브 설치 지침



다음 일반 지침을 준수하십시오.

  ● 시스템은 모든 드라이브 번호를 자동으로 설정합니다.

△ 주의

드라이브를 설치하지 않고 서버를 구입하면 일부 드라이브 베이는 비어 있고 다른 드라이브 베이는 드라이브 블랭크로 채워질 수 있습니다. 적절한 시스템 냉각을 유지하려면 드라이브 또는 드라이브 블랭크가 설치되지 않은 상태에서 서버를 작동하지 마십시오.



  ● 드라이브를 하나만 사용하는 경우 드라이브 번호가 가장 낮은 베이에

     설치하십시오.

     드라이브 번호 지정에 대한 자세한 내용은 드라이브 베이 번호 매기기를

     참조하십시오.

  ●  이 서버는 혼합 드라이브 유형을 지원하지 않습니다.

  ●  NVMe 드라이브를 설치할 때 동일한 드라이브 유형을 설치하십시오.

      혼합 NVMe 드라이브는 지원되지 않습니다.

  ●  동일한 드라이브 배열로 그룹화된 모든 드라이브는 다음 기준을 충족해야 합니다.

    ○ 모두 하드 드라이브 또는 모두 솔리드 스테이트 드라이브여야 합니다.

    ○  드라이브는 최고의 스토리지 공간 효율성을 제공하기 위해 동일한 용량이어야 합니다.





드라이브 - SFF NVMe 드라이브 설치



이 태스크 정보

△ 주의

손가락이나 다른 도체에서 정전기가 방전되면 시스템 보드 또는 기타 정전기에 민감한 장치가 손상될 수 있습니다. 손상을 방지하려면 정전기 방지 예방 조치를 준수하십시오.

△ 주의

부적절한 냉각 및 열 손상을 방지하려면 모든 베이가 구성 요소 또는 블랭크로 채워지지 않는 한 서버를 작동하지 마십시오.





절차



  1. 설치된 경우 전면 베젤을 제거합니다.

  2. 드라이브 블랭크를 제거합니다.

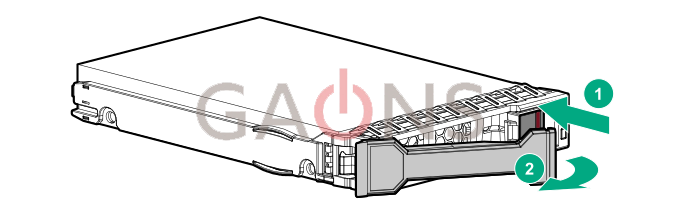

  3. 드라이브를 준비합니다.

  4. 드라이브를 설치합니다.



  5. 드라이브 LED 정의에서 드라이브의 상태를 확인합니다.

  6.제거한 경우 전면 베젤을 설치합니다.

  7. 드라이브 어레이를 구성하려면 관련 스토리지 컨트롤러 가이드를 참조하십시오.





결과



설치 절차가 완료되었습니다.







드라이브 - E3 설치. S 드라이브





이 태스크 정보

△ 주의

손가락이나 다른 도체에서 정전기가 방전되면 시스템 보드 또는 기타 정전기에 민감한 장치가 손상될 수 있습니다. 손상을 방지하려면 정전기 방지 예방 조치를 준수하십시오.

△ 주의

부적절한 냉각 및 열 손상을 방지하려면 모든 베이가 구성 요소 또는 블랭크로 채워지지 않는 한 서버를 작동하지 마십시오.





절차



  1. 설치된 경우 전면 베젤을 제거합니다.

  2. 드라이브 블랭크를 제거합니다.

      나중에 사용할 수 있도록 블랭크를 보관하십시오.

  3. 드라이브를 준비합니다.



  4. 드라이브를 설치합니다.





√ 메모

드라이브가 성공적으로 설치되었는지 확인하려면 래치가 드라이브 케이지에 맞물려 있는지 확인하십시오.



  5. 드라이브 LED 정의에서 드라이브의 상태를 확인합니다.

  6. 제거한 경우 전면 베젤을 설치합니다.

  7. 드라이브 어레이를 구성하려면 관련 스토리지 컨트롤러 가이드를 참조하십시오.



결과

설치 절차가 완료되었습니다.





에너지 팩 - 후발 스마트 축전지



단일 96W 배터리는 최대 24개의 장치를 지원할 수 있습니다.

배터리를 장착한 후 충전하는 데 최대 2시간이 걸릴 수 있습니다.

백업 전원이 필요한 컨트롤러 기능은 배터리가 백업 전원을 지원할 수 있을 때까지

다시 활성화되지 않습니다.

이 서버는 260mm 케이블로 96W HPE 스마트 스토리지 배터리를 지원합니다.





에너지 팩 - 후발 스마트 스토리지 하이브리드 커패시터



커패시터 팩은 최대 3개의 장치를 지원할 수 있습니다.

이 서버는 260mm 케이블로 HPE Smart Storage Hybrid Capacitor를 지원합니다.



ⓘ 중요

시스템 BIOS 또는 컨트롤러 펌웨어가 최소 권장 펌웨어 버전보다 오래된 경우 커패시터 팩은 하나의 장치만 지원합니다.





최소 펌웨어 버전

제품	최소 펌웨어 버전
서버 시스템 ROM	1.20
후발 MR type-o 및 type-p Gen11 컨트롤러	52.24.3-4948







에너지 팩 - 에너지 팩 설치



이 태스크 정보



△ 주의

손가락이나 다른 도체에서 정전기가 방전되면 시스템 보드 또는 기타 정전기에 민감한 장치가 손상될 수 있습니다. 손상을 방지하려면 정전기 방지 예방 조치를 준수하십시오.





절차



  1. 모든 서버 데이터를 백업합니다.

  2. 서버의 전원을 끕니다.

  3. 모든 전원 제거:

    a. 전원에서 각 전원 코드를 뽑습니다.

    b. 서버에서 각 전원 코드를 뽑습니다.

  4. 서버에서 모든 주변 장치 케이블을 분리합니다.

  5. 랙에서 서버를 제거합니다.

  6. 액세스 패널을 제거합니다.

  7. 공기 조절 장치를 제거합니다.

  8. 팬 케이지를 제거합니다.

  9. GPU 케이지에서 모든 GPU를 제거합니다.

10. 다음 중 하나를 수행합니다.

    ● 캡티브 라이저가 GPU 케이지에 설치된 경우 섀시 전면 끝 위의

       GPU 케이지를 들어 올리십시오.

       세 사람이 필요합니다: 두 사람은 섀시 프런트 엔드 위의 GPU 케이지를

       들어 올리고 잡고 다른 한 사람은 서버에 에너지 팩을 설치합니다.

    ● 스위치 보드가 GPU 케이지에 설치된 경우 GPU 케이지를 제거합니다.



11. 에너지 팩을 설치합니다.



12. GPU 케이지 및 GPU를 설치합니다.

13. 팬 케이지를 설치합니다.

14. 공기 조절 장치를 설치합니다.

15. 액세스 패널을 설치합니다.

16. 랙에 서버를 설치합니다.

17. 모든 주변 장치 케이블을 서버에 연결합니다.

18. 각 전원 코드를 서버에 연결합니다.

19. 각 전원 코드를 전원에 연결합니다.

20. 서버의 전원을 켭니다.



결과



설치 절차가 완료되었습니다.





출처: Internal components | HPE ProLiant Compute DL380a Gen12 User Guide
