오늘은 HPE DL380a Gen12 하드웨어 옵션에 대해서 알아보도록 하겠습니다.
라이저 - 캡티브 라이저 케이블 설치
이 절차를 수행하기 전에 다음 항목을 사용할 수 있는지 확인합니다.
● T-10 별모양 스크루 드라이버
● T-15 별모양 스크루 드라이버
● Phillips No. 1 스크루 드라이버
△ 주의
손가락이나 다른 도체에서 정전기가 방전되면 시스템 보드 또는 기타 정전기에 민감한 장치가 손상될 수 있습니다. 손상을 방지하려면 정전기 방지 예방 조치를 준수하십시오.
1. 서버의 전원을 끕니다.
2. 모든 전원 제거:
a. 전원에서 각 전원 코드를 뽑습니다.
b. 서버에서 각 전원 코드를 뽑습니다.
3. 서버에서 모든 주변 장치 케이블을 분리합니다.
4. 랙에서 서버를 제거합니다.
5. 서버를 평평하고 평평한 작업 표면에 놓습니다.
6. 액세스 패널을 제거합니다.
7. 후면 통풍 패널을 제거합니다.
8. 기본 라이저 케이지를 제거합니다.
9. PCIe x16 베이스 라이저를 제거합니다.
10. 라이저 나사 브래킷을 제거합니다.
11. PCIe x16 캡티브 라이저를 제거합니다.
12. 캡티브 라이저 케이블을 설치합니다.
13. 라이저 케이지에 PCIe x16 캡티브 라이저를 설치합니다.
14. 라이저 나사 브래킷을 설치합니다.
15. PCIe x16 베이스 라이저를 설치합니다.
16. 기본 라이저 케이지를 설치합니다.
17. 후면 통풍 패널을 설치합니다.
18. 공기 조절 장치를 설치합니다.
19. 랙에 서버를 설치합니다.
20. 모든 주변 장치 케이블을 서버에 연결합니다.
21. 각 전원 코드를 서버에 연결합니다.
22. 각 전원 코드를 전원에 연결합니다.
23. 서버의 전원을 켭니다.
설치 절차가 완료되었습니다.

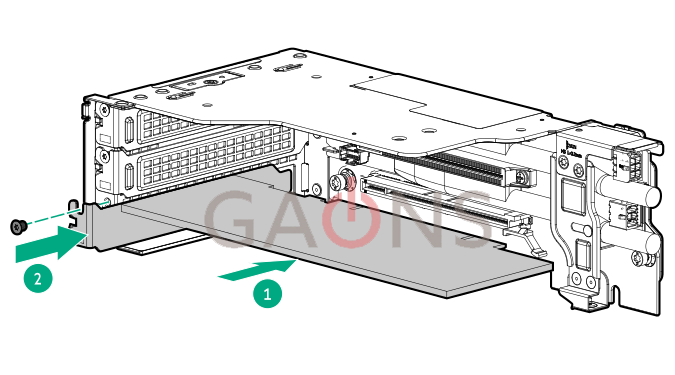

라이저 - 확장 카드 설치
이 절차를 수행하기 전에 T-10 Torx 드라이버를 사용할 수 있는지 확인하십시오.
△ 주의
손가락이나 다른 도체에서 정전기가 방전되면 시스템 보드 또는 기타 정전기에 민감한 장치가 손상될 수 있습니다. 손상을 방지하려면 정전기 방지 예방 조치를 준수하십시오.
△ 주의
부적절한 냉각 및 열 손상을 방지하려면 모든 PCIe 슬롯에 라이저 슬롯 블랭크가 있거나 확장 카드가 설치되지 않은 경우 서버를 작동하지 마십시오.
1. 서버의 전원을 끕니다.
2. 모든 전원 제거:
a. 전원에서 각 전원 코드를 뽑습니다.
b. 서버에서 각 전원 코드를 뽑습니다.
3. 서버에서 모든 주변 장치 케이블을 분리합니다.
4. 랙에서 서버를 제거합니다.
5. 서버를 평평하고 평평한 작업 표면에 놓습니다.
6. 액세스 패널을 제거합니다.
7. 후면 통풍 패널을 제거합니다.
8. 다음과 같이 하십시오.
a. 시스템 보드에서 PCIe x16 캡티브 라이저 신호 케이블을 분리하십시오.
b. 캡티브 라이저에서 PCIe x16 캡티브 라이저 전원 케이블을 분리합니다.
9. 라이저 케이지를 제거합니다.
10. 라이저 슬롯 블랭크를 제거합니다.
11. 확장 카드의 스위치나 점퍼가 제대로 설정되어 있는지 확인합니다.
자세한 내용은 확장 카드 옵션과 함께 제공되는 설명서를 참조하십시오.
12. 확장 카드를 설치한 다음 나사를 고정합니다.
확장 카드가 슬롯에 단단히 장착되었는지 확인합니다.
13. 필요한 모든 내부 케이블을 확장 카드에 연결합니다.
14. 라이저 케이지를 설치합니다.
15. 다음과 같이 하십시오.
a. PCIe x16 캡티브 라이저 전원 케이블을 캡티버 라이저에 연결합니다.
b. PCIe x16 캡티브 라이저 신호 케이블을 시스템 보드에 연결하십시오.
16. 후면 통풍 패널을 설치합니다.
17. 공기 조절 장치를 설치합니다.
18. 랙에 서버를 설치합니다.
19. 모든 주변 장치 케이블을 서버에 연결합니다.
20. 각 전원 코드를 서버에 연결합니다.
21. 각 전원 코드를 전원에 연결합니다.
22. 서버의 전원을 켭니다.
설치 절차가 완료되었습니다.
안전 - 앞면 베젤 옵션 설치
1. 전면 베젤을 오른쪽 섀시 귀에 부착합니다.
2. 앞면 베젤 분리 래치를 길게 누릅니다.
3. 전면 베젤을 닫습니다.
4. (선택 사항) Kensington 보안 잠금 장치를 설치합니다.
자세한 내용은 잠금 설명서를 참조하세요.
안전 - 섀시 침입 감지 스위치 설치
이 절차를 수행하기 전에 T-15 별모양 드라이버를 사용할 수 있는지 확인하십시오.
△ 주의
손가락이나 다른 도체에서 정전기가 방전되면 시스템 보드 또는 기타 정전기에 민감한 장치가 손상될 수 있습니다. 손상을 방지하려면 정전기 방지 예방 조치를 준수하십시오.
1. 서버의 전원을 끕니다.
2. 모든 전원 제거:
a. 전원에서 각 전원 코드를 뽑습니다.
b. 서버에서 각 전원 코드를 뽑습니다.
3. 서버에서 모든 주변 장치 케이블을 분리합니다.
4. 랙에서 서버를 제거합니다.
5. 서버를 평평하고 평평한 작업 표면에 놓습니다.
6. 액세스 패널을 제거합니다.
7. 공기 조절 장치를 제거합니다.
8. 팬 케이지를 제거합니다.
9. 다음과 같이 하십시오.
a. 왼쪽 케이블 쓰루 커버를 제거합니다.
b. 왼쪽 케이블 홈통을 제거합니다.
10. 왼쪽 DIMM 가드를 분리합니다.
11. 섀시 침입 감지 스위치를 설치하십시오.
a. 스위치가 딸깍 소리를 내며 제자리에 고정될 때까지 스위치 탭을 섀시 슬롯에 삽입합니다.
b. 스위치 케이블을 연결합니다.
12. 왼쪽 DIMM 가드를 설치합니다.
13. 다음과 같이 하십시오.
a. 왼쪽 케이블 홈통을 설치합니다.
b. 왼쪽 케이블 쓰루 커버를 설치합니다.
14. 팬 케이지를 설치합니다.
15. 공기 조절 장치를 설치합니다.
16. 액세스 패널을 설치합니다.
17. 랙에 서버를 설치합니다.
18. 모든 주변 장치 케이블을 서버에 연결합니다.
19. 각 전원 코드를 서버에 연결합니다.
20. 각 전원 코드를 전원에 연결합니다.
21. 서버의 전원을 켭니다.
설치 절차가 완료되었습니다.
출처: Internal components | HPE ProLiant Compute DL380a Gen12 User Guide
