Dell PowerEdge R760xa 시스템 구성 요소 설치 및 제거 (케이블라우팅)
안녕하세요. HPE 서버, HP 워크스테이션, 델(DELL), 아수스(ASUS) 서버/워크스테이션, 소프트웨어 (마이크로소프트, 레드햇, 리눅스) 유통 전문 업체인, 주식회사 가온에스 입니다.
오늘은 R760xa의 시스템 구성 요소 및 설치에 대해서 알아보도록 하겠습니다.
케이블 라우팅

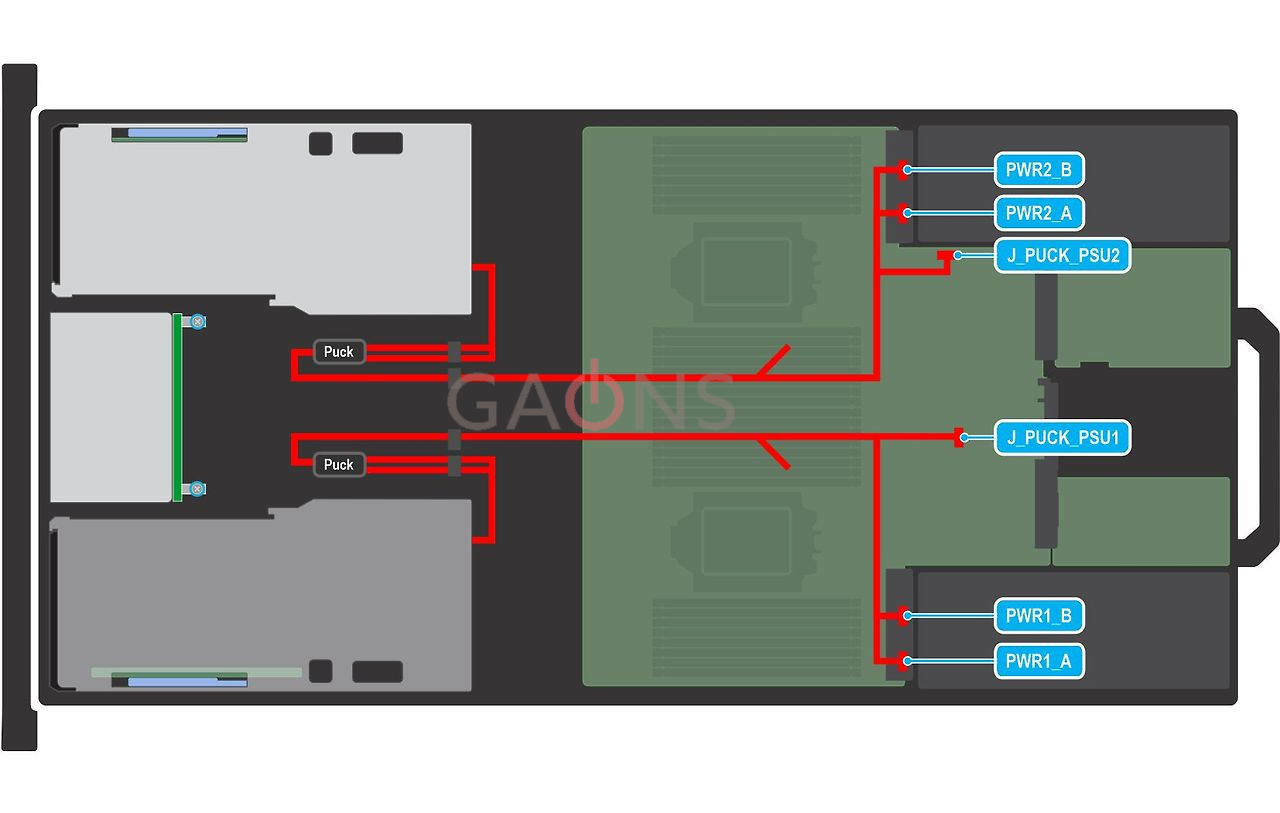

그림 1. GPU 전원의 케이블 연결
ⓘ 주의 :표에 표시된 순서에 따라 케이블을 제거하고 반대 순서에 따라 케이블을 설치합니다.
표 1. GPU 전원의 케이블 연결
| 순서 | 보낸 사람 | 수정 후: |
| 1 | PWR1_A(시스템 보드 PSU1)/PWR1_B(시스템 보드 PSU1)/J_PUCK_PSU1(시스템 보드 PSU 1 신호 커넥터) | Puck(GPU 전원) |
| 2 | PWR2_A(시스템 보드 PSU2)/PWR2_B(시스템 보드 PSU2)/J_PUCK_PSU2(시스템 보드 PSU 2 신호 커넥터) | Puck(GPU 전원) |
그림 2. 전면 GPU 라이저 모듈 및 라이저 R1 및 R4에 대한 케이블 연결
ⓘ 주의 : 표에 표시된 순서에 따라 케이블을 제거하고 반대 순서에 따라 케이블을 설치합니다.
표 2. 전면 GPU 라이저 모듈 및 라이저 R1 및 R4에 대한 케이블 연결
| 순서 | 보낸 사람 | 수정 후: |
| 1 | SL13_CPU1_PB7(시스템 보드의 신호 커넥터) 및 SL14_CPU1_PA7(시스템 보드의 신호 커넥터) | 라이저 1 |
| 2 | SL13_CPU1_PB7(시스템 보드의 신호 커넥터) 및 SL14_CPU1_PA7(시스템 보드의 신호 커넥터) | 라이저 4 |
| 3 | SL13_CPU1_PB7(시스템 보드의 신호 커넥터) 및 SL14_CPU1_PA7(시스템 보드의 신호 커넥터) | GPU 라이저 R(SLOT36/SLOT38/RDW) |
| 4 | SL1_CPU2_PA1(시스템 보드의 신호 커넥터)/SL2_CPU2_PB1(시스템 보드의 신호 커넥터)/SL5_CPU2_PB3(시스템 보드의 신호 커넥터)/SL6_CPU2_PA3(시스템 보드의 신호 커넥터)/SIG_PWR_0(시스템 보드 신호 커넥터) | GPU 라이저 L(SLOT31/SLOT33/LDW) |

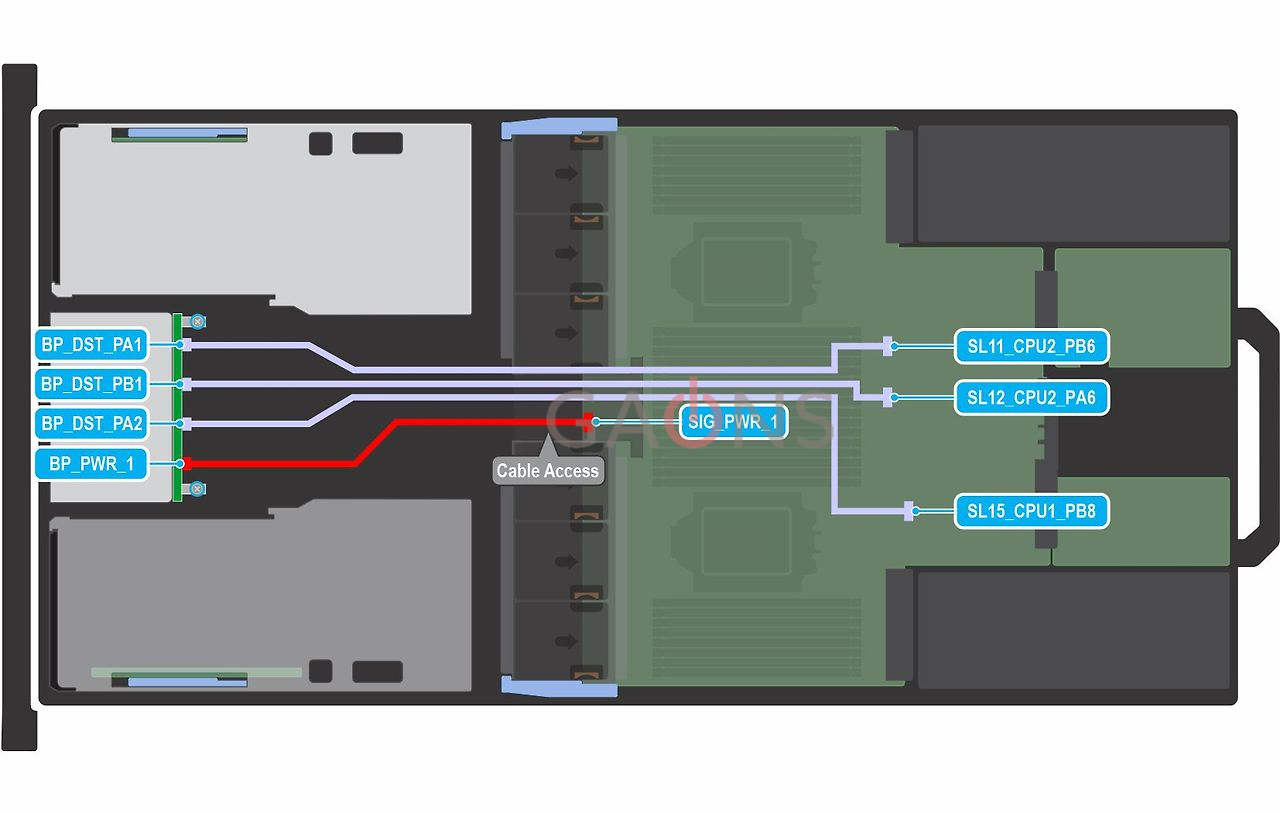

그림 3. 구성 0: 6개의 2.5" NVMe GPU
ⓘ 주의 : 표에 표시된 순서에 따라 케이블을 제거하고 반대 순서에 따라 케이블을 설치합니다.
표 3. 구성 0: 6개의 2.5" NVMe GPU
| 순서 | 보낸 사람 | 수정 후: |
| 1 | SIG_PWR_1(시스템 보드 전원 커넥터) | BP_PWR_1(전면 백플레인 전원 커넥터) |
| 2 | SL15_CPU1_PB8(시스템 보드의 신호 커넥터) | BP_DST_PA2(백플레인 신호 커넥터) |
| 3 | SL11_CPU2_PB6(시스템 보드의 신호 커넥터) | BP_DST_PA2(백플레인 신호 커넥터) |
| 4 | SL12_CPU2_PA6(시스템 보드의 신호 커넥터) | BP_DST_PB1(백플레인 신호 커넥터) |

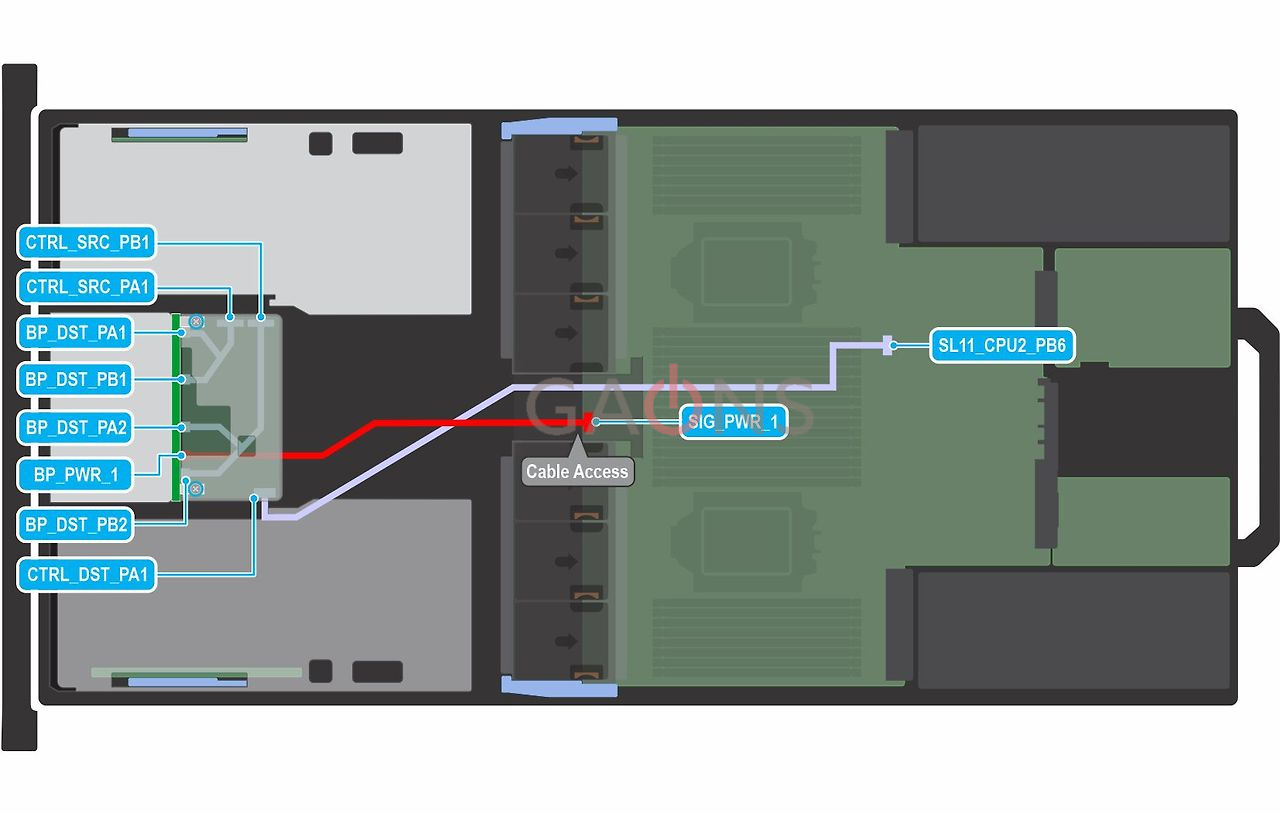

그림 4. 구성 1: 8개의 2.5" NVMe RAID fPERC11
ⓘ 주의 : 표에 표시된 순서에 따라 케이블을 제거하고 반대 순서에 따라 케이블을 설치합니다.
표 4. 구성 1: 8개의 2.5" NVMe RAID fPERC11
| 순서 | 보낸 사람 | 수정 후: |
| 1 | SIG_PWR_1(시스템 보드 전원 커넥터) | BP_PWR_1(전면 백플레인 전원 커넥터) |
| 2 | SL11_CPU2_PB6(시스템 보드의 신호 커넥터) | CTRL_DST_PA1(fPERC 입력 커넥터) |
| 3 | CTRL_SRC_PA1(fPERC 컨트롤러 커넥터) | BP_DST_PA1(백플레인 신호 커넥터) 및 BP_DST_PB1(백플레인 신호 커넥터) |
| 4 | CTRL_SRC_PB1(fPERC 컨트롤러 커넥터) | BP_DST_PA2(백플레인 신호 커넥터) 및 BP_DST_PB2(백플레인 신호 커넥터) |
그림 5. 구성 2: 8개의 2.5" NVMe RAID fPERC12
ⓘ 주의 : 표에 표시된 순서에 따라 케이블을 제거하고 반대 순서에 따라 케이블을 설치합니다.
표 5. 구성 2: 8개의 2.5" NVMe RAID fPERC12
| 순서 | 보낸 사람 | 수정 후: |
| 1 | SIG_PWR_1(시스템 보드 전원 커넥터) | BP_PWR_1(전면 백플레인 전원 커넥터) |
| 2 | SL11_CPU2_PB6(시스템 보드의 신호 커넥터) | CTRL_DST_PA1(fPERC 입력 커넥터) |
| 3 | SL12_CPU2_PA6(시스템 보드의 신호 커넥터) | CTRL_DST_PB1(fPERC 입력 커넥터) |
| 4 | CTRL_SRC_SA1_PA1(fPERC 컨트롤러 커넥터) | BP_DST_PA1(백플레인 신호 커넥터) 및 BP_DST_PB1(백플레인 신호 커넥터) |
| 5 | CTRL_SRC_SB1_PB1(fPERC 컨트롤러 커넥터) | BP_DST_PA2(백플레인 신호 커넥터) 및 BP_DST_PB2(백플레인 신호 커넥터) |

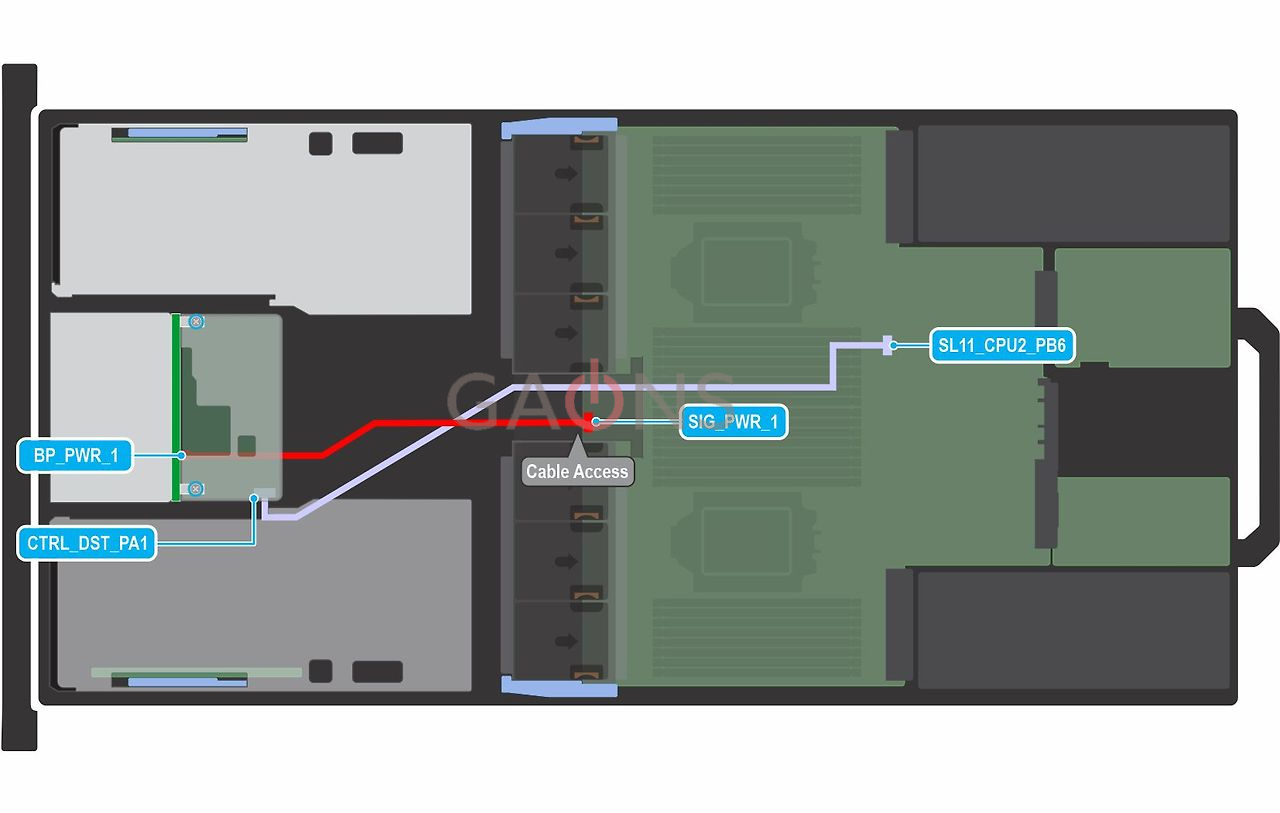

그림 6. 구성 3: 8개의 2.5" SAS_SATA fPERC11
ⓘ 주의 :표에 표시된 순서에 따라 케이블을 제거하고 반대 순서에 따라 케이블을 설치합니다.
표 6. 구성 3: 8개의 2.5" SAS_SATA fPERC11
| 순서 | 보낸 사람 | 수정 후: |
| 1 | SIG_PWR_1(시스템 보드 전원 커넥터) | BP_PWR_1(전면 백플레인 전원 커넥터) |
| 2 | SL11_CPU2_PB6(시스템 보드의 신호 커넥터) | CTRL_DST_PA1(fPERC 입력 커넥터) |
그림 7. 구성 4: 8개의 2.5" SAS_SATA fPERC12
| 순서 | 보낸 사람 | 수정 후: |
| 1 | SIG_PWR_1(시스템 보드 전원 커넥터) | CTRL_SRC_SA1_PA1(어댑터 PERC 컨트롤러 커넥터) |
| 2 | SL11_CPU2_PB6(시스템 보드의 신호 커넥터) | CTRL_DST_PA1(fPERC 입력 커넥터) |
| 3 | SL12_CPU2_PA6(시스템 보드의 신호 커넥터) | CTRL_DST_PB1(fPERC 입력 커넥터) |
| 4 | CTRL_SRC_SA1_PA1(어댑터 PERC 컨트롤러 커넥터) | BP_DST_SA1(백플레인 확장기 신호 커넥터) |
그림 8. 구성 5: 8개의 2.5" UPassive SAS fPERC12
ⓘ 주의 :표에 표시된 순서에 따라 케이블을 제거하고 반대 순서에 따라 케이블을 설치합니다.
표 8. 구성 5: 8개의 2.5" UPassive SAS fPERC12
| 순서 | 보낸 사람 | 수정 후: |
| 1 | SIG_PWR_1(시스템 보드 전원 커넥터) | BP_PWR_1(전면 백플레인 전원 커넥터) |
| 2 | SL11_CPU2_PB6(시스템 보드의 신호 커넥터) | CTRL_DST_PA1(fPERC 입력 커넥터) |
| 3 | SL12_CPU2_PA6(시스템 보드의 신호 커넥터) | CTRL_DST_PB1(fPERC 입력 커넥터) |
| 4 | CTRL_SRC_SA1_PA1(어댑터 PERC 컨트롤러 커넥터) | BP_DST_SA1(백플레인 확장기 신호 커넥터) |
| 5 | SL15_CPU1_PB8(시스템 보드의 신호 커넥터) | BP_DST_PB2(백플레인 신호 커넥터) |

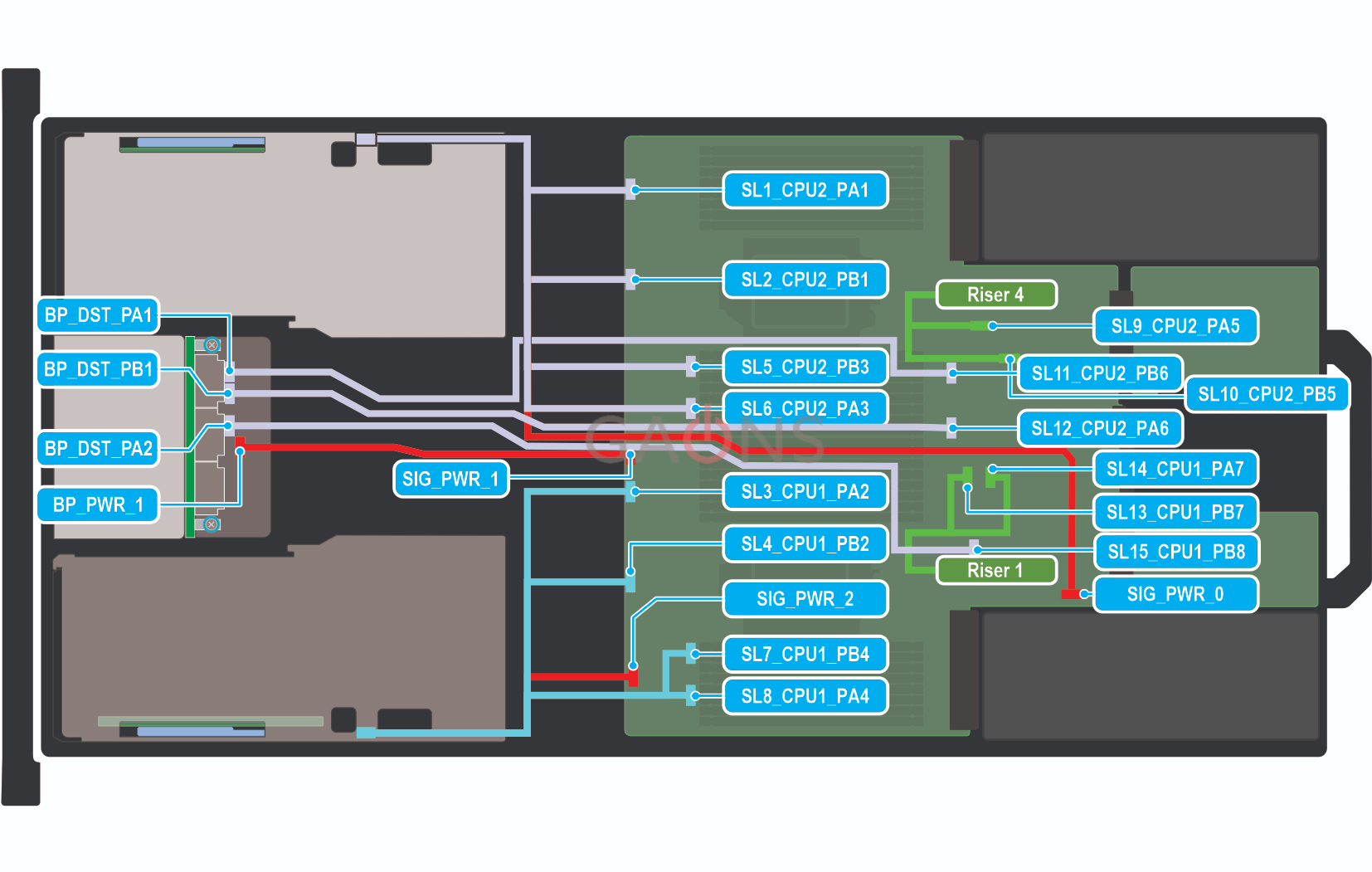

그림 9. 구성 6: 6개의 E3.S NVMe DW GPU
ⓘ 주의 :표에 표시된 순서에 따라 케이블을 제거하고 반대 순서에 따라 케이블을 설치합니다.
표 9. 구성 6: 6개의 E3.S NVMe DW GPU
| 순서 | 보낸 사람 | 수정 후: |
| 1 | SIG_PWR_1(시스템 보드 전원 커넥터) | BP_PWR_1(전면 백플레인 전원 커넥터) |
| 2 | SL13_CPU1_PB7(시스템 보드의 신호 커넥터) 및 SL14_CPU1_PA7(시스템 보드의 신호 커넥터) | 라이저 1 |
| 3 | SL9_CPU2_PA5(시스템 보드의 신호 커넥터) 및 SL10_CPU2_PB5(시스템 보드의 신호 커넥터) | 라이저 4 |
| 4 | SL3_CPU1_PA2(시스템 보드의 신호 커넥터)/SL4_CPU1_PB2(시스템 보드의 신호 커넥터)/SL7_CPU1_PB4(시스템 보드의 신호 커넥터)/SL8_CPU1_PA4(시스템 보드의 신호 커넥터)/SIG_PWR_2(시스템 보드 신호 커넥터) | GPU 라이저 R(SLOT36/SLOT38/RDW) |
| 5 | SL1_CPU2_PA1(시스템 보드의 신호 커넥터)/SL2_CPU2_PB1(시스템 보드의 신호 커넥터)/SL5_CPU2_PB3(시스템 보드의 신호 커넥터)/SL6_CPU2_PA3(시스템 보드의 신호 커넥터)/SIG_PWR_0(시스템 보드 신호 커넥터) | GPU 라이저 L(SLOT31/SLOT33/LDW) |
| 6 | SL11_CPU2_PB6(시스템 보드의 신호 커넥터) | BP_DST_PA1(백플레인 신호 커넥터) |
| 7 | SL12_CPU2_PA6(시스템 보드의 신호 커넥터) | BP_DST_PB1(백플레인 신호 커넥터) |
| 8 | SL15_CPU1_PB8(시스템 보드의 신호 커넥터) | BP_DST_PA2(백플레인 신호 커넥터) |
그림 10. 구성 6: 6개의 E3.S NVMe SW GPU
ⓘ 주의 : 표에 표시된 순서에 따라 케이블을 제거하고 반대 순서에 따라 케이블을 설치합니다.
표 10. 구성 6: 6개의 E3.S NVMe SW GPU
| 순서 | 보낸 사람 | 수정 후: |
| 1 | SIG_PWR_1(시스템 보드 전원 커넥터) | BP_PWR_1(전면 백플레인 전원 커넥터) |
| 2 | SL13_CPU1_PB7(시스템 보드의 신호 커넥터) 및 SL14_CPU1_PA7(시스템 보드의 신호 커넥터) | 라이저 1 |
| 3 | SL9_CPU2_PA5(시스템 보드의 신호 커넥터) 및 SL10_CPU2_PB5(시스템 보드의 신호 커넥터) | 라이저 4 |
| 4 | SL3_CPU1_PA2(시스템 보드의 신호 커넥터)/SL4_CPU1_PB2(시스템 보드의 신호 커넥터)/SL7_CPU1_PB4(시스템 보드의 신호 커넥터)/SL8_CPU1_PA4(시스템 보드의 신호 커넥터)/SIG_PWR_2(시스템 보드 신호 커넥터) | GPU 라이저 R(SLOT35/ SLOT36/ SLOT37/ SLOT38/ RSW) |
| 5 | SL1_CPU2_PA1(시스템 보드의 신호 커넥터)/SL2_CPU2_PB1(시스템 보드의 신호 커넥터)/SL5_CPU2_PB3(시스템 보드의 신호 커넥터)/SL6_CPU2_PA3(시스템 보드의 신호 커넥터)/SIG_PWR_0(시스템 보드 신호 커넥터) | GPU 라이저 L(SLOT31/ SLOT32/ SLOT33/ SLOT34/ LSW) |
| 6 | SL11_CPU2_PB6(시스템 보드의 신호 커넥터) | BP_DST_PA1(백플레인 신호 커넥터) |
| 7 | SL12_CPU2_PA6(시스템 보드의 신호 커넥터) | BP_DST_PB1(백플레인 신호 커넥터) |
| 8 | SL15_CPU1_PB8(시스템 보드의 신호 커넥터) | BP_DST_PA2(백플레인 신호 커넥터) |

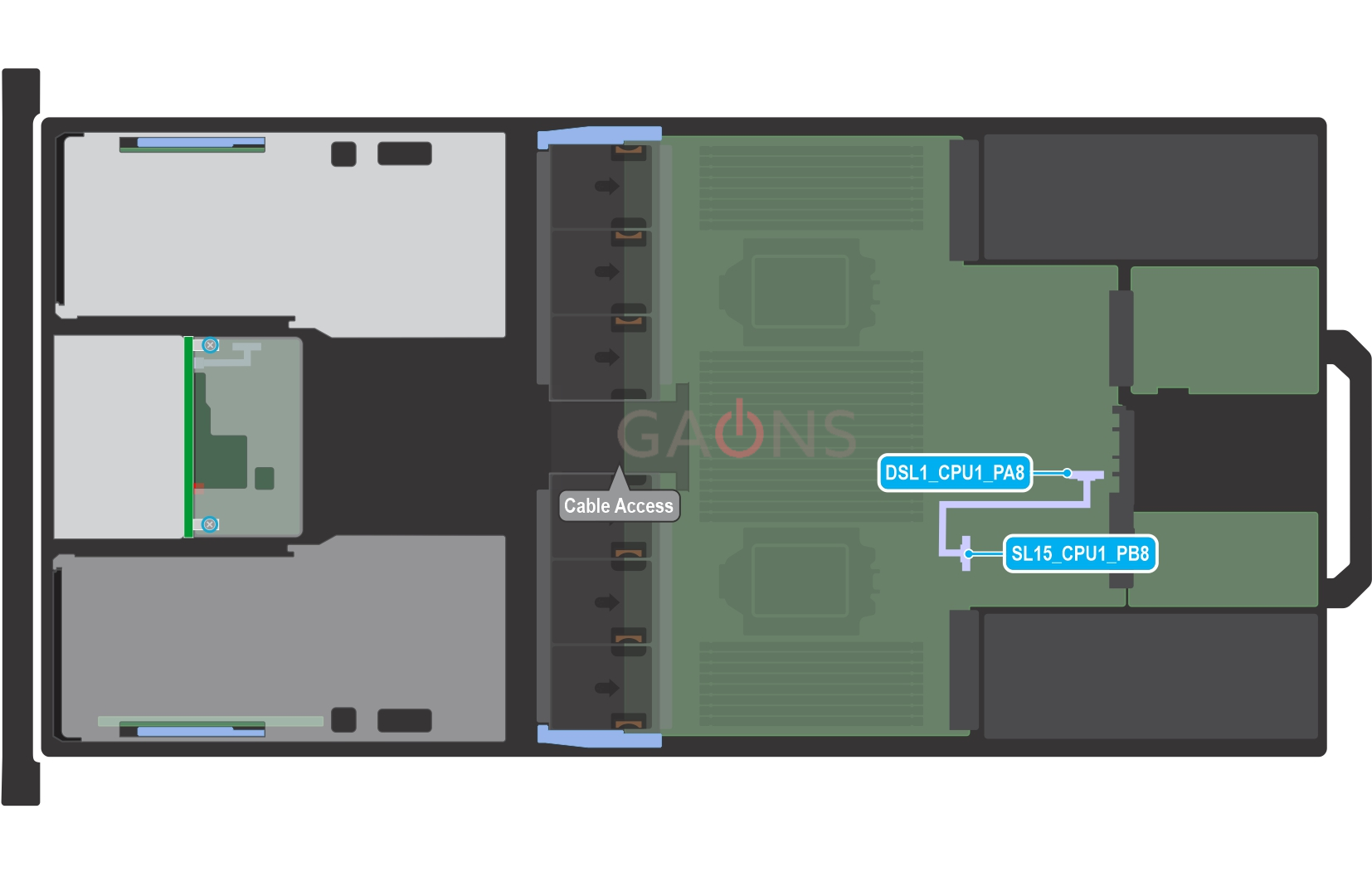

그림 11. OCP용 케이블 연결
표 11. OCP용 케이블 연결
| 순서 | 보낸 사람 | 수정 후: |
| 1 | SL15_CPU1_PB8(시스템 보드의 신호 커넥터) | DSL1_CPU1_PA8(시스템 보드의 신호 커넥터) |
출처: DELL 공식홈페이지(Dell PowerEdge R760xa 설치 및 서비스 매뉴얼)
이상입니다.
