오늘은 R760xa의 시스템 구성 요소 및 설치에 대해서 알아보도록 하겠습니다.
확장 카드 설치 지침

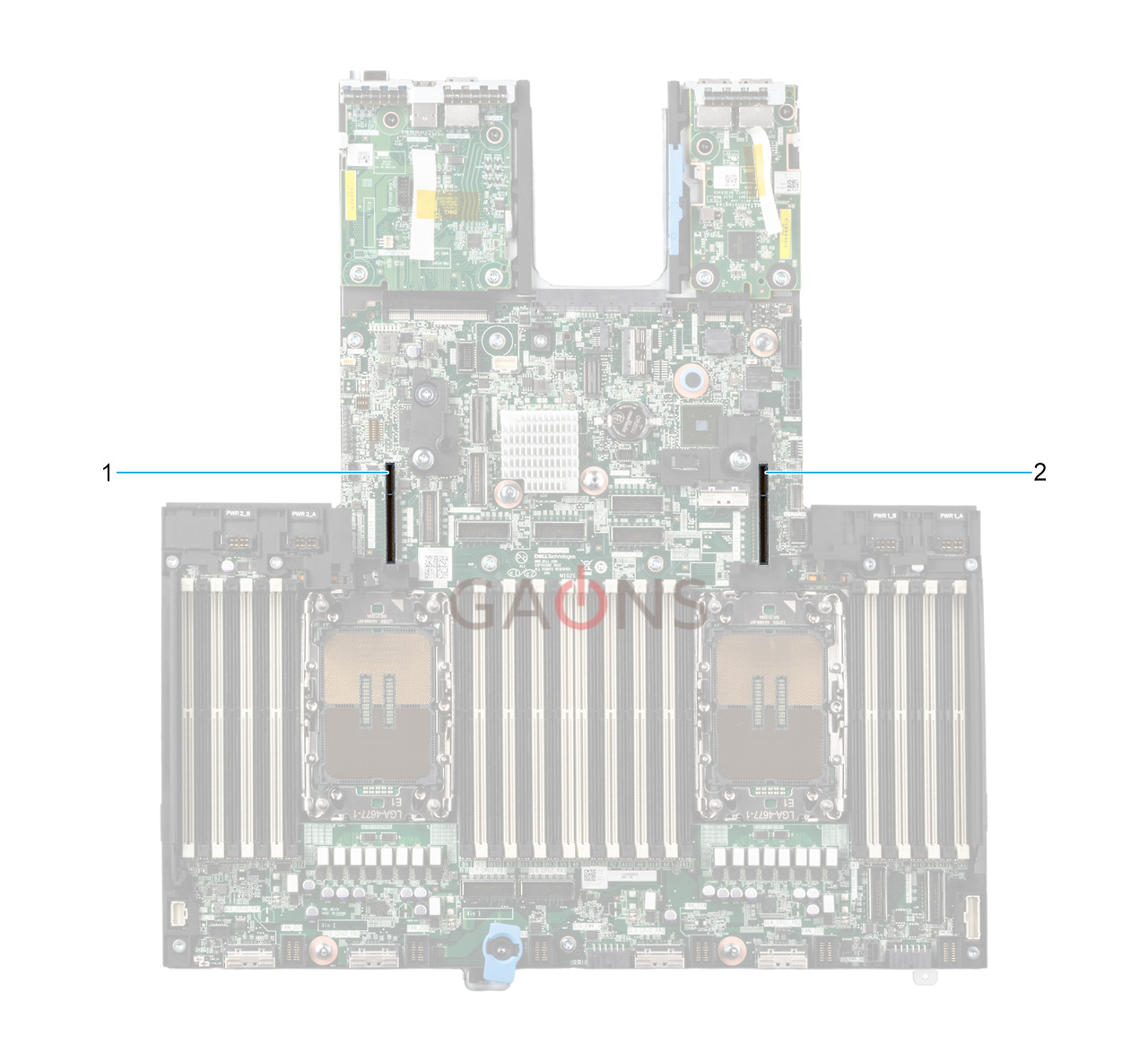

그림 1. 확장 카드 슬롯 커넥터
- 라이저 4
- 라이저 1
다음 표에는 확장 카드 라이저 구성이 설명되어 있습니다.
표 1. 라이저 구성
| 구성 | 확장 카드 라이저 | PCIe 슬롯 | 제어 프로세서 | 높이 | 길이 | 슬롯 폭 |
| 구성 0~1. GPU 브리지 제외 4 x16 후면 FH + 4 x16 전면 FH DW |
R1V | 1 및 2 | 프로세서 1 | FH(Full Height) | HL(Half Length) | x16 + x16 |
| RF1A | 36 및 38 | 프로세서 1 | FH(Full Height), DW(Double Width) | FL(Full Length) | x16 + x16 | |
| R4T | 7 및 8 | 프로세서 2 | FH(Full Height) | HL(Half Length) | x16 + x16 | |
| RF2A | 31 및 33 | 프로세서 2 | FH(Full Height), DW(Double Width) | FL(Full Length) | x16 + x16 | |
| 구성 0~1. GPU 브리지 포함 4 x16 후면 FH + 4 x16 전면 FH DW |
R1V | 1 및 2 | 프로세서 1 | FH(Full Height) | HL(Half Length) | x16 + x16 |
| RF1A | 36 및 38 | 프로세서 1 | FH(Full Height), DW(Double Width) | FL(Full Length) | x16 + x16 | |
| R4T | 7 및 8 | 프로세서 2 | FH(Full Height) | HL(Half Length) | x16 + x16 | |
| RF2A | 31 및 33 | 프로세서 2 | FH(Full Height), DW(Double Width) | FL(Full Length) | x16 + x16 | |
| 구성1. 4개의 x16 후면 FH + 8개의 x8 전면 FH SW |
R1V | 1 및 2 | 프로세서 1 | FH(Full Height) | HL(Half Length) | x16 + x16 |
| R4T | 7 및 8 | 프로세서 2 | FH(Full Height) | HL(Half Length) | x16 + x16 | |
| RF1B | 35, 36, 37 및 38 | 프로세서 1 | FH(Full Height), 싱글 와이드 | FL(Full Length) | x8 + x8 + x8 + x8 | |
| RF2B |
31, 32, 33 및 34 | 프로세서 2 | FH(Full Height), 싱글 와이드 | FL(Full Length) | x8 + x8 + x8 + x8 |
그림 2. 라이저 R1V
- 슬롯 2
- 슬롯 1
그림 3. 라이저 R4T
- 슬롯 8
- 슬롯 7

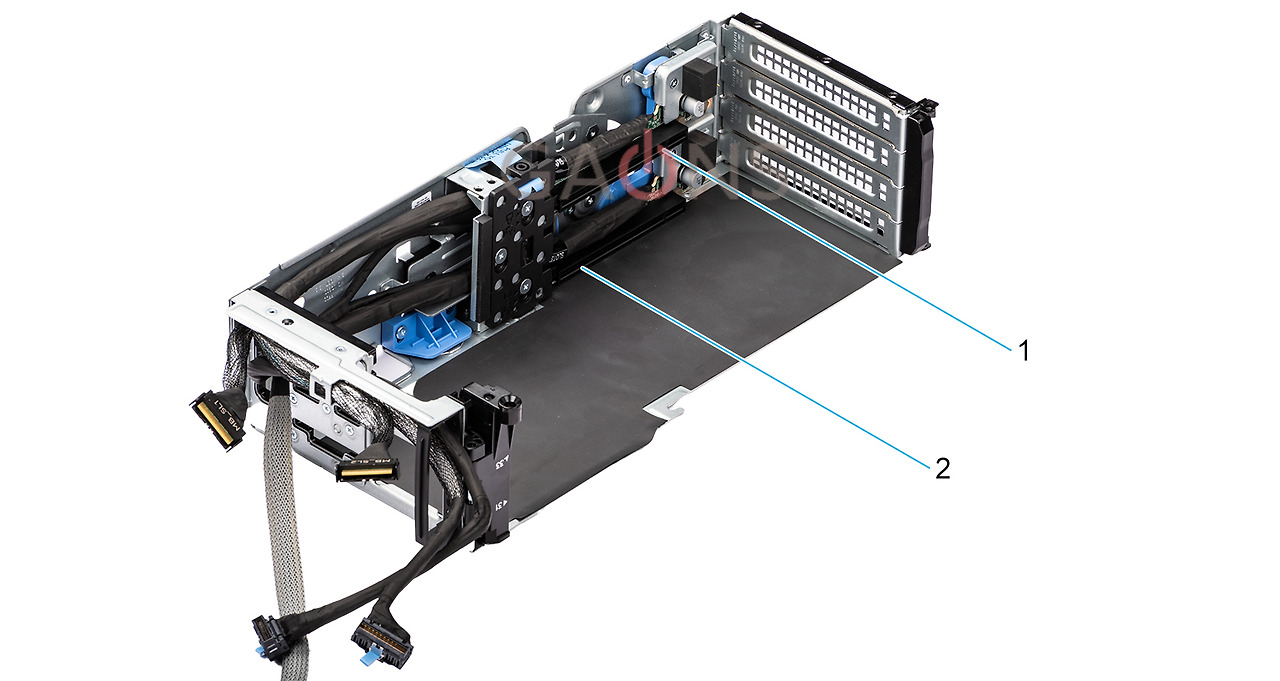

그림 4. GPU 오른쪽 라이저 RF1B
- 슬롯 38
- 슬롯 37
- 슬롯 36
- 슬롯 35

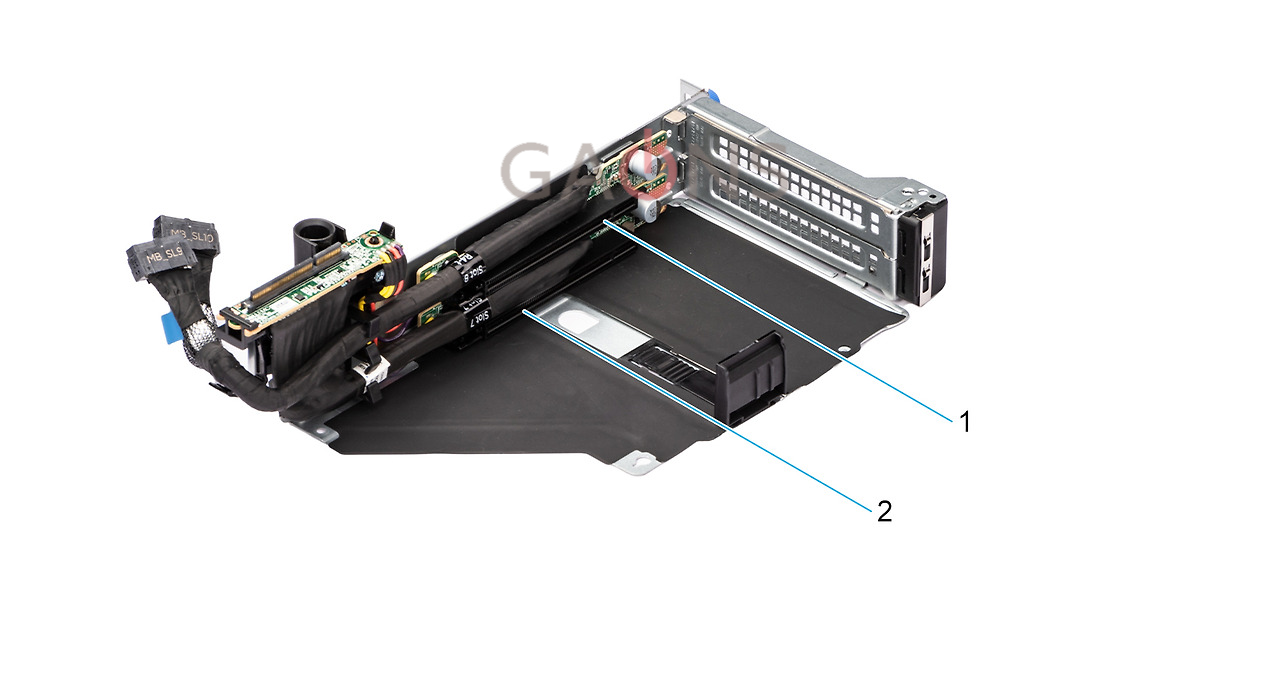

그림 5. GPU 오른쪽 라이저 RF1A
- 슬롯 38
- 슬롯 36

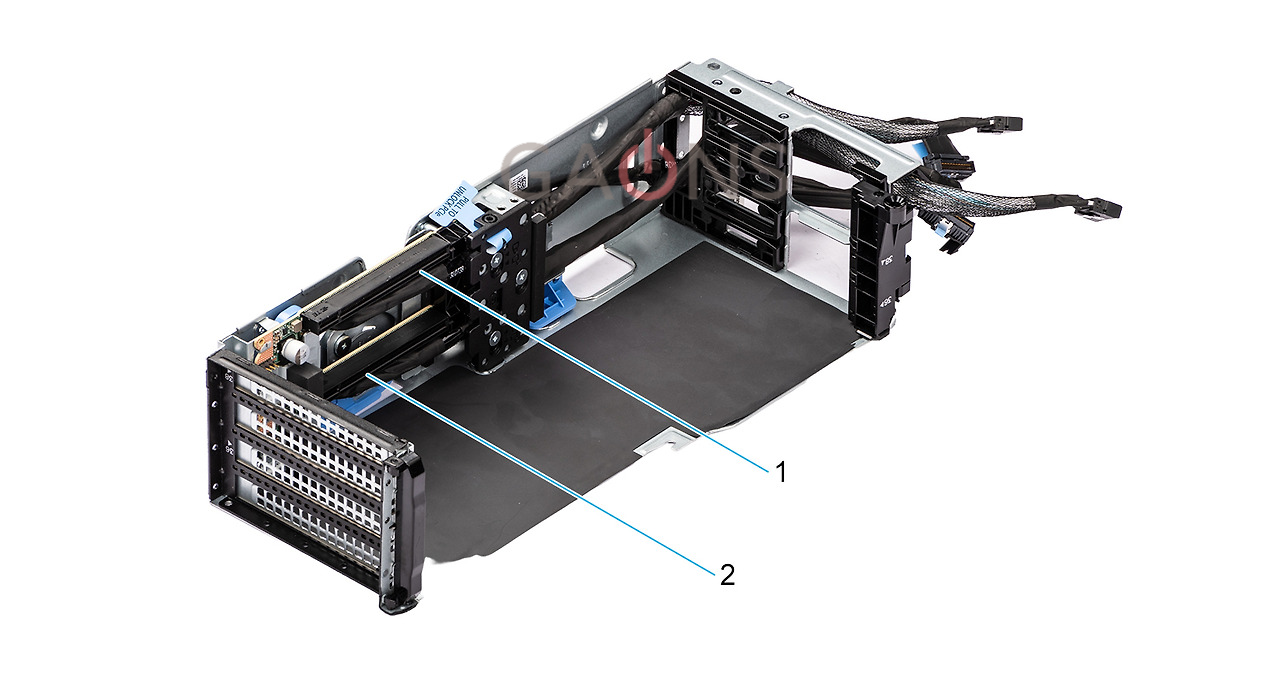

그림 6. GPU 왼쪽 라이저 RF2B
- 슬롯 34
- 슬롯 33
- 슬롯 32
- 슬롯 31
그림 7. GPU 왼쪽 라이저 RF2A
- 슬롯 33
- 슬롯 31
ⓘ 주의 : 확장 카드 슬롯은 핫 스왑할 수 없습니다.
다음 표에서는 냉각 및 기계적 설치를 올바르게 수행할 수 있는 확장 카드 설치 지침을 제공합니다. 표시된 슬롯 우선 순위를 사용하여 우선 순위가 가장 높은 확장 카드를 먼저 설치해야 합니다. 기타 모든 확장 카드는 카드 우선 순위 및 슬롯 우선 순위에 따라 설치해야 합니다.
표 2. 구성 0~1. GPU 브리지가 없는 RF1A+RF2A+R1V+R4T
| 카드 유형 | 슬롯 우선 순위 | 최대 카드 수 |
| Inventec(VGA) | 8 | 1 |
| Inventec(직렬) | 8 | 1 |
| Mellanox(DPU: 200Gb) | 2, 7 | 2 |
| NVIDIA(DPU: 400Gb) | 2, 7, 1 | 3 |
| NVIDIA(DPU: 400Gb) | 2, 7, 1 | 3 |
| Inventec(LOM 카드) | INT | 1 |
| Broadcom(OCP: 100Gb) | INT | 1 |
| NVIDIA(OCP: 100Gb) | INT | 1 |
| Broadcom(OCP: 25Gb) | INT | 1 |
| Mellanox(OCP: 25Gb) | INT | 1 |
| 인텔(OCP: 25Gb) | INT | 1 |
| Broadcom(OCP: 25Gb) | INT | 1 |
| Broadcom(OCP: 10Gb) | INT | 1 |
| 인텔(OCP: 10Gb) | INT | 1 |
| Broadcom(OCP: 10Gb) | INT | 1 |
| 인텔(OCP: 10Gb) | INT | 1 |
| Broadcom(OCP: 1Gb) | INT | 1 |
| 인텔(OCP: 1Gb) | INT | 1 |
| Foxconn(BOSS) | INT | 1 |
| Foxconn(전면 PERC12) | INT | 1 |
| Foxconn(전면 PERC11) | INT | 1 |
| Foxconn(HBA11) | INT | 1 |
| Foxconn(외부 어댑터) HBA465e | 2, 7, 1 | 1 |
| Foxconn(외부 어댑터) H965e | 2, 7, 1 | 1 |
| Foxconn(외부 어댑터) HBA355e | 8, 2, 7, 1 | 4 |
| NVIDIA(GPU) H100/H100 NVL/A40/A100/A800/A30/A16/L40 | 31, 36, 33, 38 | 4 |
| 인텔(GPU) PVC, 64Gb, 300W | 31, 36, 33, 38 | 4 |
| AMD(GPU) MI210 | 31, 36, 33, 38 | 4 |
| NVIDIA(GPU) A2/L4 | 31, 36, 33, 38, 8, 2, 7, 1 | 8 |
| 인텔(GPU) ATS-M, 12Gb, 75W | 31, 36, 33, 38, 8, 2, 7, 1 | 8 |
| Mellanox(NIC: NDR200) | 8, 2, 7, 1 | 4 |
| Mellanox(NIC: NDR) | 8, 2, 7, 1 | 4 |
| Mellanox(NIC: HDR100 VPI) | 8, 2, 7, 1 | 4 |
| Mellanox(NIC: 100Gb) | 8, 2, 7, 1 | 4 |
| Broadcom(NIC: 100Gb) | 8, 2, 7, 1 | 4 |
| 인텔(NIC: 100Gb) | 8, 2, 7, 1 | 4 |
| 인텔(NIC: 25Gb) | 8, 2, 7, 1 | 4 |
| Broadcom(NIC: 25Gb) | 8, 2, 7, 1 | 4 |
| Mellanox(NIC: 25Gb) | 8, 2, 7, 1 | 4 |
| 인텔(NIC: 25Gb) | 8, 2, 7, 1 | 4 |
| Broadcom(HBA: FC64) | 8, 2, 7, 1 | 4 |
| Broadcom(HBA: FC32) | 8, 2, 7, 1 | 4 |
| Qlogic(Marvell) (HBA: FC32) | 8, 2, 7, 1 | 4 |
| Broadcom(NIC: 10Gb) | 8, 2, 7, 1 | 4 |
| 인텔(NIC: 10Gb) | 8, 2, 7, 1 | 4 |
| 인텔(NIC: 1Gb) | 8, 2, 7, 1 | 4 |
| Broadcom(NIC: 1Gb) | 8, 2, 7, 1 | 4 |
표 3. 구성 0~1. RF1A+RF2A +R1V+R4T(GPU 브리지 포함)
| 카드 유형 | 슬롯 우선 순위 | 최대 카드 수 |
| Inventec(VGA) | 8 | 1 |
| Inventec(직렬) | 8 | 1 |
| Mellanox(DPU: 200Gb) | 2, 7 | 2 |
| NVIDIA(DPU: 400Gb) | 2, 7, 1 | 3 |
| NVIDIA(MLNX)(DPU: 25Gb) | 2, 7, 1 | 3 |
| Inventec(LOM 카드) | INT | 1 |
| Broadcom(OCP: 100Gb) | INT | 1 |
| NVIDIA(OCP: 100Gb) | INT | 1 |
| Broadcom(OCP: 25Gb) | INT | 1 |
| Mellanox(OCP: 25Gb) | INT | 1 |
| 인텔(OCP: 25Gb) | INT | 1 |
| Broadcom(OCP: 25Gb) | INT | 1 |
| Broadcom(OCP: 10Gb) | INT | 1 |
| 인텔(OCP: 10Gb) | INT | 1 |
| Broadcom(OCP: 1Gb) | INT | 1 |
| 인텔(OCP: 1Gb) | INT | 1 |
| Foxconn(BOSS) | INT | 1 |
| Foxconn(전면 PERC12) | INT | 1 |
| Foxconn(전면 PERC11) | INT | 1 |
| Foxconn(HBA11) | INT | 1 |
| Foxconn(외부 어댑터) HBA465e | 2, 7, 1 | 1 |
| Foxconn(외부 어댑터) H965e | 2, 7, 1 | 1 |
| Foxconn(외부 어댑터) HBA355e | 8, 2, 7, 1 | 4 |
| NVIDIA(GPU) H100/H100 NVL/A40/A100/A800/A30 | 31, 33, 36, 38 | 4 |
| 인텔(GPU) PVC, 64Gb, 300W | 31, 33, 36, 38 | 4 |
| AMD(GPU) MI210 | 31, 33, 36, 38 | 4 |
| Mellanox(NIC: NDR200) | 8, 2, 7, 1 | 4 |
| Mellanox(NIC: NDR) | 8, 2, 7, 1 | 4 |
| Mellanox(NIC: HDR100 VPI) | 8, 2, 7, 1 | 4 |
| Mellanox(NIC: 100Gb) | 8, 2, 7, 1 | 4 |
| Broadcom(NIC: 100Gb) | 8, 2, 7, 1 | 4 |
| 인텔(NIC: 100Gb) | 8, 2, 7, 1 | 4 |
| 인텔(NIC: 25Gb) | 8, 2, 7, 1 | 4 |
| Broadcom(NIC: 25Gb) | 8, 2, 7, 1 | 4 |
| Mellanox(NIC: 25Gb) | 8, 2, 7, 1 | 4 |
| 인텔(NIC: 25Gb) | 8, 2, 7, 1 | 4 |
| Broadcom(HBA: FC64) | 8, 2, 7, 1 | 4 |
| Broadcom(HBA: FC32) | 8, 2, 7, 1 | 4 |
| Qlogic(Marvell) (HBA: FC32) | 8, 2, 7, 1 | 4 |
| Broadcom(NIC: 10Gb) | 8, 2, 7, 1 | 4 |
| 인텔(NIC: 10Gb) | 8, 2, 7, 1 | 4 |
| 인텔(NIC: 1Gb) | 8, 2, 7, 1 | 4 |
| Broadcom(NIC: 1Gb) | 8, 2, 7, 1 | 4 |
표 4. 구성 1 RF1B+RF2B+R1V+R4T
| 카드 유형 | 슬롯 우선 순위 | 최대 카드 수 |
| Inventec(VGA) | 8 | 1 |
| Inventec(직렬) | 8 | 1 |
| Mellanox(DPU: 200Gb) | 2, 7 | 2 |
| NVIDIA(DPU: 400Gb) | 2, 7, 1 | 3 |
| NVIDIA(MLNX)(DPU: 25Gb) | 2, 7, 1 | 3 |
| Inventec(LOM 카드) | INT | 1 |
| Broadcom(OCP: 100Gb) | INT | 1 |
| NVIDIA(OCP: 100Gb) | INT | 1 |
| Broadcom(OCP: 25Gb) | INT | 1 |
| Mellanox(OCP: 25Gb) | INT | 1 |
| 인텔(OCP: 25Gb) | INT | 1 |
| Broadcom(OCP: 10Gb) | INT | 1 |
| 인텔(OCP: 10Gb) | INT | 1 |
| Broadcom(OCP: 1Gb) | INT | 1 |
| 인텔(OCP: 1Gb) | INT | 1 |
| Foxconn(BOSS) | INT | 1 |
| Foxconn(전면 PERC12) | INT | 1 |
| Foxconn(전면 PERC11) | INT | 1 |
| Foxconn(HBA11) | INT | 1 |
| Foxconn(외부 어댑터) HBA465e | 2, 7, 1 | 1 |
| Foxconn(외부 어댑터) H965e | 2, 7, 1 | 1 |
| Foxconn(외부 어댑터) HBA355e | 8, 2, 7, 1 | 4 |
| NVIDIA(GPU) A2, 16Gb | 31, 35, 32, 36, 33, 37, 34, 38, 8, 2, 7, 1 | 12 |
| 인텔(GPU) ATS-M, 15Gb, 75W | 31, 35, 32, 36, 33, 37, 34, 38, 8, 2, 7, 1 | 10 |
| Mellanox(NIC: NDR200) | 8, 2, 7, 1 | 4 |
| Mellanox(NIC: NDR) | 8, 2, 7, 1 | 4 |
| Mellanox(NIC: HDR100 VPI) | 8, 2, 7, 1 | 4 |
| Mellanox(NIC: 100Gb) | 8, 2, 7, 1 | 4 |
| Broadcom(NIC: 100Gb) | 8, 2, 7, 1 | 4 |
| 인텔(NIC: 100Gb) | 8, 2, 7, 1 | 4 |
| 인텔(NIC: 25Gb) | 8, 2, 7, 1 | 4 |
| Broadcom(NIC: 25Gb) | 8, 2, 7, 1 | 4 |
| Broadcom(NIC: 25Gb) | 8, 2, 7, 1 | 4 |
| Mellanox(NIC: 25Gb) | 8, 2, 7, 1 | 4 |
| Mellanox(NIC: 25Gb) | 8, 2, 7, 1 | 4 |
| Broadcom(HBA: FC64) | 8, 2, 7, 1 | 4 |
| Broadcom(HBA: FC32) | 8, 2, 7, 1 | 4 |
| Qlogic(Marvell) (HBA: FC32) | 8, 2, 7, 1 | 4 |
| Broadcom(NIC: 10Gb) | 8, 2, 7, 1 | 4 |
| 인텔(NIC: 10Gb) | 8, 2, 7, 1 | 4 |
| 인텔(NIC: 1Gb) | 8, 2, 7, 1 | 4 |
| Broadcom(NIC: 1Gb) |
8, 2, 7, 1 | 4 |
출처: DELL 공식홈페이지(Dell PowerEdge R760xa 설치 및 서비스 매뉴얼)
