Dell PowerEdge R760xa 시스템 구성 요소 설치 및 제거 (BOSS-N1 모듈 선택 사항)

가온에스 2025. 5. 13. 06:30





안녕하세요. HPE 서버, HP 워크스테이션, 델(DELL), 아수스(ASUS) 서버/워크스테이션, 소프트웨어 (마이크로소프트, 레드햇, 리눅스) 유통 전문 업체인, 주식회사 가온에스 입니다.

오늘은 R760xa의 시스템 구성 요소 및 설치에 대해서 알아보도록 하겠습니다.



BOSS-N1 모듈 선택 사항 - BOSS-N1 모듈 보호물 제거



전제조건

안전 지침에 나와 있는 안전 지침을 따릅니다.

단계

스크루 드라이버로 보호물을 밀어 BOSS-N1 모듈 베이에서 꺼냅니다.



그림 1. BOSS-N1 모듈 보호물 제거



다음 단계

  1. BOSS-N1 모듈 보호물을 장착하거나BOSS-N1 모듈을 설치합니다.



BOSS-N1 모듈 선택 사항 - BBOSS-N1 모듈 보호물 설치



전제조건

  1. 안전 지침에 나와 있는 안전 지침을 따릅니다.

단계

보호물을 BOSS-N1 모듈 베이에 맞추고 딸깍 소리를 내며 제자리에 끼워질 때까지 베이에 밀어 넣습니다.



그림 1. BBOSS-N1 모듈 보호물 설치



BOSS-N1 모듈 선택 사항 - BOSS-N1 카드 캐리어 보호물 제거

전제조건

안전 지침에 나와 있는 안전 지침을 따릅니다.

단계

BOSS-N1 카드 캐리어 보호물을 누르며 당겨 BOSS-N1 모듈에서 꺼냅니다.



그림 1. BOSS-N1 카드 캐리어 보호물 제거

다음 단계

  1. BOSS-N1 카드 캐리어 보호물을 장착하거나BOSS-N1 카드 캐리어를 설치합니다.





BOSS-N1 모듈 선택 사항 - BOSS-N1 카드 캐리어 보호물 설치



전제조건

  1. 안전 지침에 나와 있는 안전 지침을 따릅니다.

단계

보호물을 BOSS-N1 모듈 베이에 맞추고 딸깍 소리를 내며 제자리에 끼워질 때까지 베이에 밀어 넣습니다.





그림 1. BOSS-N1 카드 캐리어 보호물 설치









BOSS-N1 모듈 선택 사항 - BOSS-N1 모듈 제거



전제조건

  1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
  2. 시스템 내부에서 작업하기 전에의 절차를 따릅니다.

단계

  1. BOSS-N1 카드 캐리어 보존 래치 잠금 장치를 당기고 들어 올려 엽니다.
  2. BOSS-N1 카드 캐리어를 밖으로 밉니다.
  3. Phillips #1 스크루 드라이버를 사용하여 M.2 SSD를 BOSS-N1 카드 캐리어에 고정하는 M3 x 0.5 x 4.5mm 나사를 제거합니다.
  4. M.2 SSD를 밀어 BOSS-N1 카드 캐리어에서 꺼냅니다.
  5. BOSS-N1 전원 및 신호 케이블을 시스템 보드에서 연결 해제합니다.
  6. Phillips #1 스크루 드라이버를 사용하여 BOSS-N1 모듈을 라이저 1에 고정하는 M3 x 0.5 x 4.5mm 나사를 제거합니다.
  7. BOSS-N1 모듈을 섀시 전면으로 밀고 모듈을 들어 올립니다.
  8. BOSS-N1 모듈에서 BOSS-N1 전원 및 신호 케이블을 제거합니다.

▲ 경고 : 라이저 1을 제거하기 전에 BOSS-N1 전원 케이블을 분리해야 합니다.





그림 1. BOSS-N1 카드 캐리어 제거





그림 2. M.2 SSD 제거





그림 3. BOSS-N1 모듈 제거



그림 4. BOSS-N1 모듈에서 BOSS-N1 전원 및 신호 케이블 제거



다음 단계

  1. BOSS-N1 모듈을 장착하거나BOSS-N1 카드 보호물을 설치합니다.





BOSS-N1 모듈 선택 사항 - BOSS-N1 모듈 설치

전제조건

  1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
  2. 시스템 내부에서 작업하기 전에의 절차를 따릅니다.

단계

  1. BOSS-N1 전원 및 신호 케이블을 BOSS-N1 모듈의 커넥터에 연결합니다.
  2. BOSS-N1 모듈을 일정 각도로 컨트롤러 카드 모듈 슬롯에 맞춥니다.
  3. BOSS-N1 모듈을 삽입하고 단단히 장착될 때까지 모듈을 수평으로 시스템의 후면을 향해 밉니다.
  4. Phillips #1 스크루 드라이버를 사용하여 BOSS-N1 모듈을 M3 x 0.5 x 4.5mm 나사로 고정합니다.
  5. BOSS-N1 전원 및 신호 케이블을 시스템 보드의 커넥터에 연결합니다.
  6. M.2 SSD를 일정 각도로 BOSS-N1 카드 캐리어에 맞춥니다.
  7. BOSS-N1 카드 캐리어에 단단히 장착될 때까지 M.2 SSD를 삽입합니다.
  8. Phillips #1 스크루 드라이버와 M3 x 0.5 x 4.5mm 나사를 사용해 BOSS-N1 카드 캐리어에 M.2 SSD를 고정합니다.
  9. BOSS-N1 카드 캐리어를 BOSS-N1 모듈 슬롯에 밀어 넣습니다.
  10. BOSS-N1 카드 캐리어 릴리스 래치를 닫아 캐리어를 제자리에 고정합니다.


그림 1. BOSS-N1 모듈에 BOSS-N1 전원 및 신호 케이블 연결







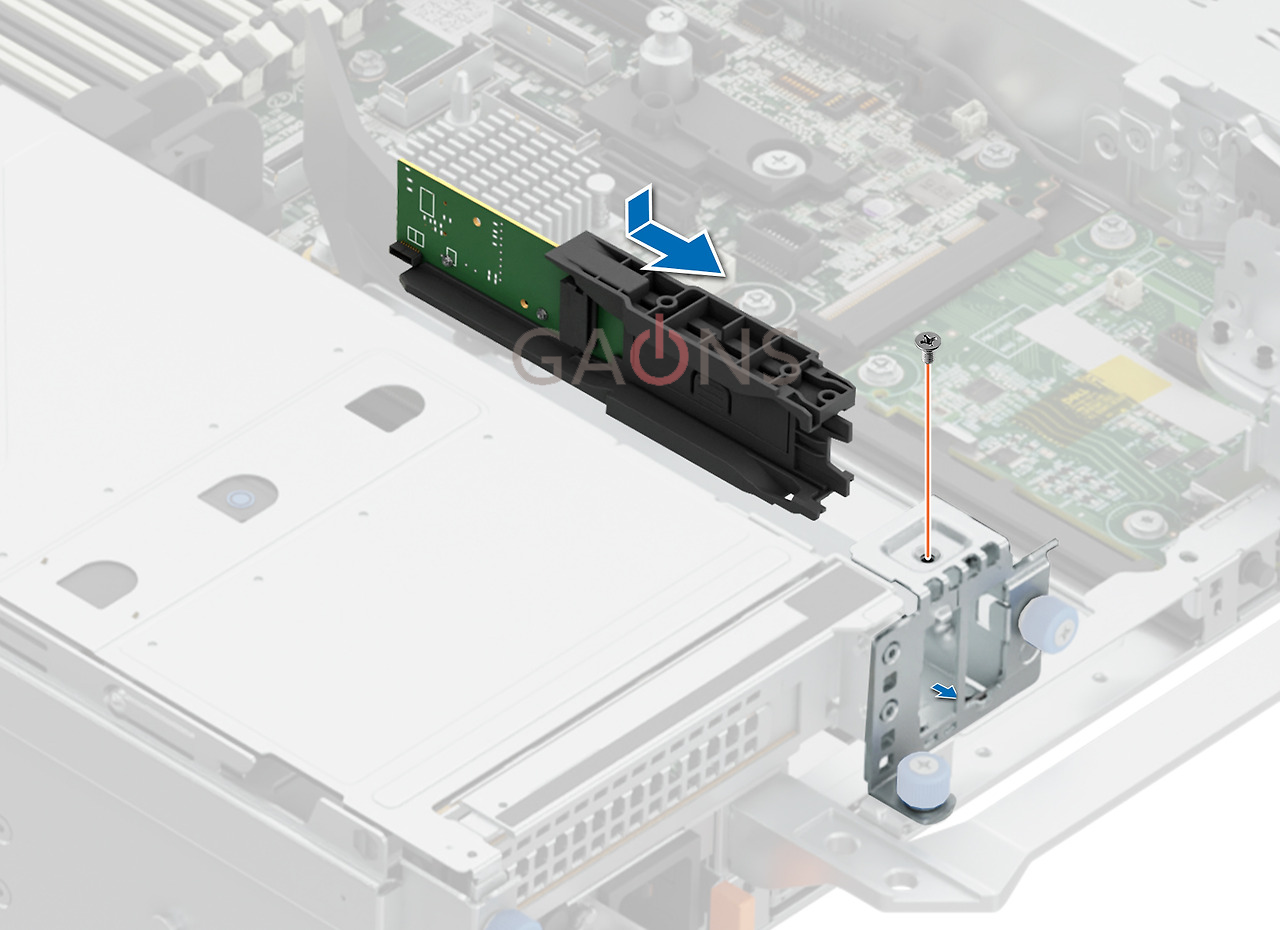

그림 2. BOSS-N1 모듈 설치

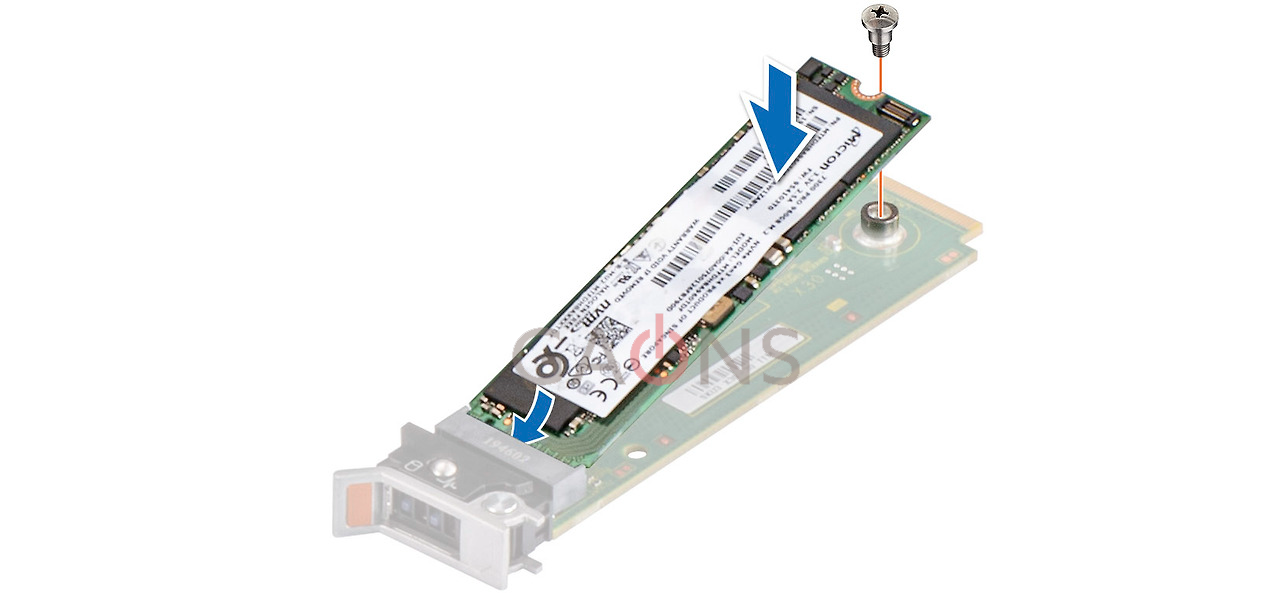

그림 3. M.2 SSD 설치





그림 4. BOSS-N1 카드 캐리어 설치



다음 단계

  1. 시스템 내부 작업을 마친 후에 나와 있는 절차를 따릅니다.







BOSS-N1 모듈 선택 사항 - BOSS-N1 덮개 제거

전제조건

안전 지침에 나와 있는 안전 지침을 따릅니다.



단계

  1. BOSS-N1 덮개의 나사를 제거합니다.
  2. BOSS-N1 덮개를 BOSS 모듈에서 당깁니다.

그림 1. BOSS-N1 덮개 제거



다음 단계

  1. BOSS-N1 덮개를 설치합니다.





BOSS-N1 모듈 선택 사항 - BOSS-N1 덮개 설치

전제조건

  1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
  2. 시스템 내부에서 작업하기 전에의 절차를 따릅니다.

단계

  1. BOSS-N1 덮개에 있는 슬롯을 BOSS 모듈에 맞춥니다.
  2. BOSS-N1 덮개를 케이지의 고리로 밀어 넣고 나사를 조여 BOSS 덮개를 고정합니다.

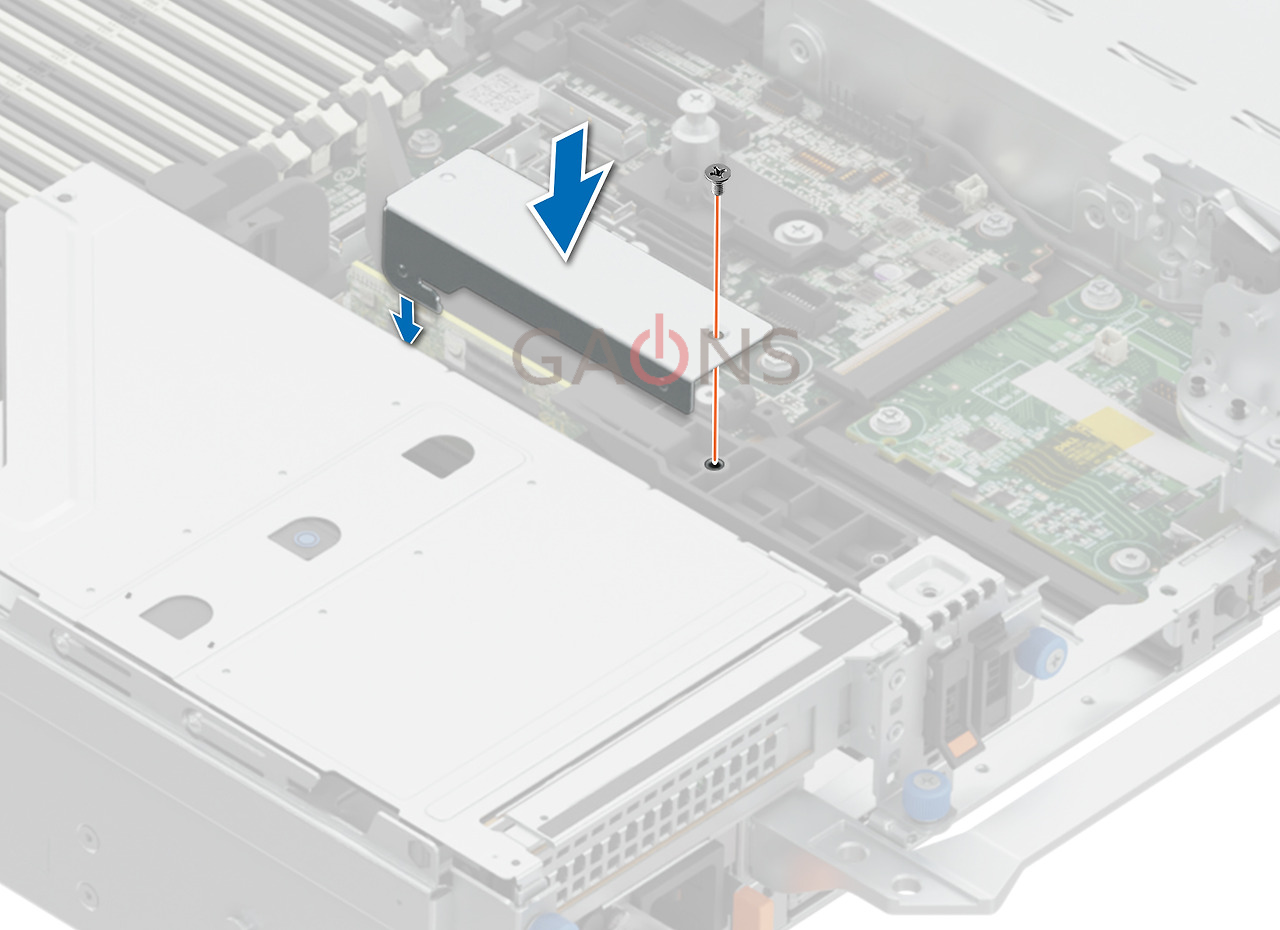

그림 1. BOSS-N1 덮개 설치



다음 단계

  1. 시스템 내부 작업을 마친 후에 나와 있는 절차를 따릅니다.





출처: DELL 공식홈페이지(Dell PowerEdge R760xa 설치 및 서비스 매뉴얼)
