오늘은 R760xa의 시스템 구성 요소 및 설치에 대해서 알아보도록 하겠습니다.



GPU 라이저 모듈 제거



왼쪽 및 오른쪽 GPU 라이저 모듈을 제거하는 절차는 비슷합니다.

전제조건

  1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
  2. 시스템 내부에서 작업하기 전에의 절차를 따릅니다.
  3. 시스템 보드에서 GPU 전원, 신호 케이블 및 BP/PERC 케이블을 분리합니다.
  4. 공기 덮개를 제거합니다.
  5. 냉각 팬 케이지 어셈블리를 제거합니다.
  6. 라이저 보드 케이블을 시스템 보드에서 분리합니다.
  7. 설치된 경우 스펀지를 제거합니다.

단계

  1. GPU 라이저 모듈의 파란색 버튼을 누르면 들어 올리기 핸들이 GPU 라이저 모듈에서 나옵니다.
  2. 한 손은 들어 올리기 핸들을 잡고 다른 손은 들어 올리는 가장자리를 잡은 채로 GPU 라이저 모듈을 시스템에서 제거합니다.

ⓘ 주의 : 이미지의 숫자는 정확한 단계를 설명하지 않습니다. 이러한 숫자는 순서를 나타냅니다.



그림 1. 오른쪽 GPU 라이저 모듈 제거







그림 2. 왼쪽 GPU 라이저 모듈 제거







다음 단계

  1. GPU 라이저 모듈을 장착합니다.





GPU 라이저 모듈 설치



왼쪽 및 오른쪽 GPU 라이저 모듈을 설치하는 절차는 비슷합니다.

전제조건

  1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
  2. 시스템 내부에서 작업하기 전에의 절차를 따릅니다.
  3. 공기 덮개를 제거합니다.
  4. 냉각 팬 케이지 어셈블리를 제거합니다.
  5. GPU 전원 및 신호 케이블을 시스템 보드에서 연결 해제합니다.
  6. 후면 마운팅 전면 PERC 모듈을 제거합니다.
  7. 설치된 경우 스펀지를 제거합니다.

단계

  1. 양손으로 GPU 라이저 모듈을 잡고 GPU 라이저 모듈의 구멍을 시스템 측면 벽 및 베이스의 가이드에 맞춥니다.
  2. GPU 라이저 모듈을 시스템 안으로 내리고 GPU 라이저 모듈이 시스템 안에 단단히 장착될 때까지 접촉점을 누릅니다.
  3. GPU 들어 올리기 핸들을 GPU 라이저 모듈 안으로 돌려 닫습니다.

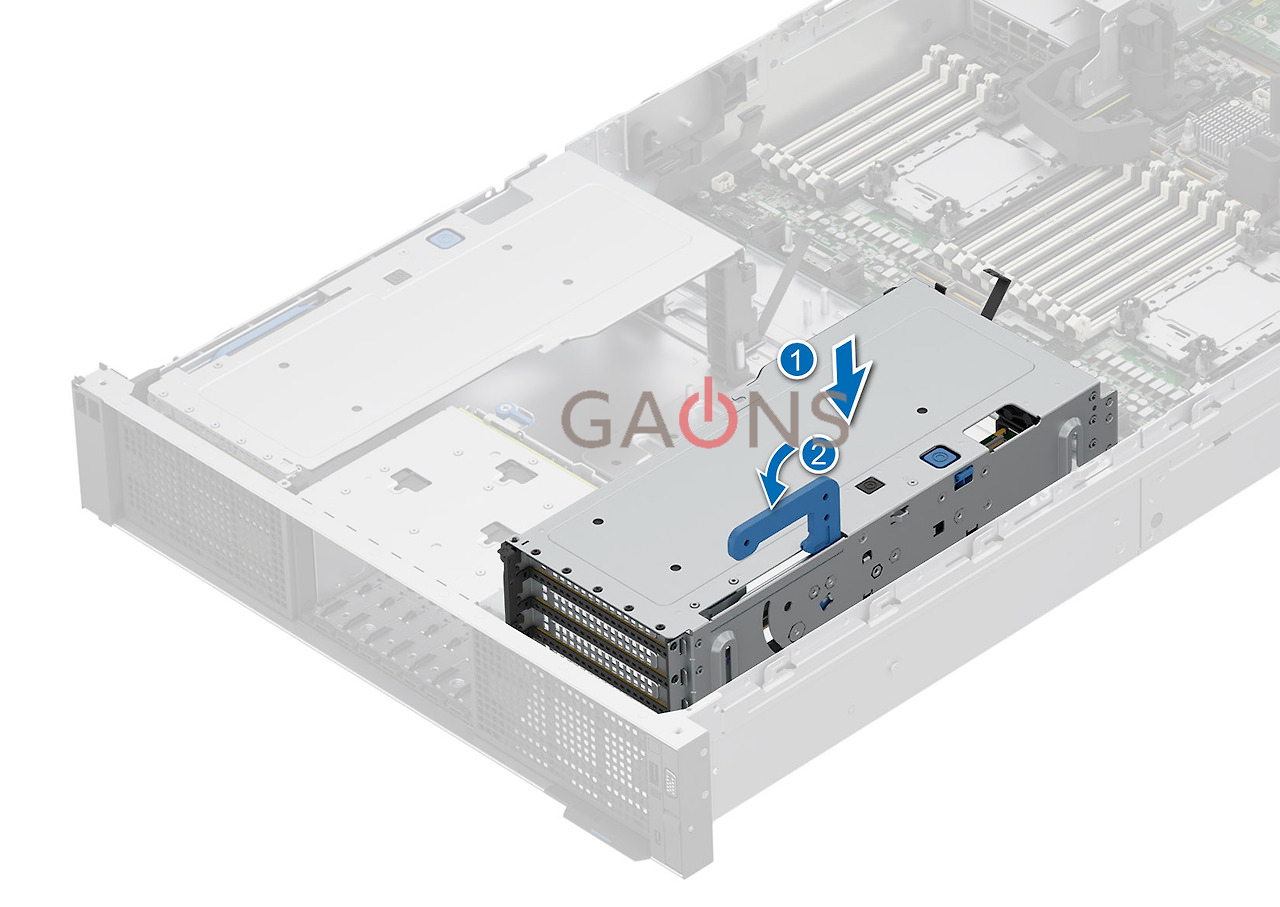

    그림 1.     오른쪽 GPU 라이저 모듈 설치

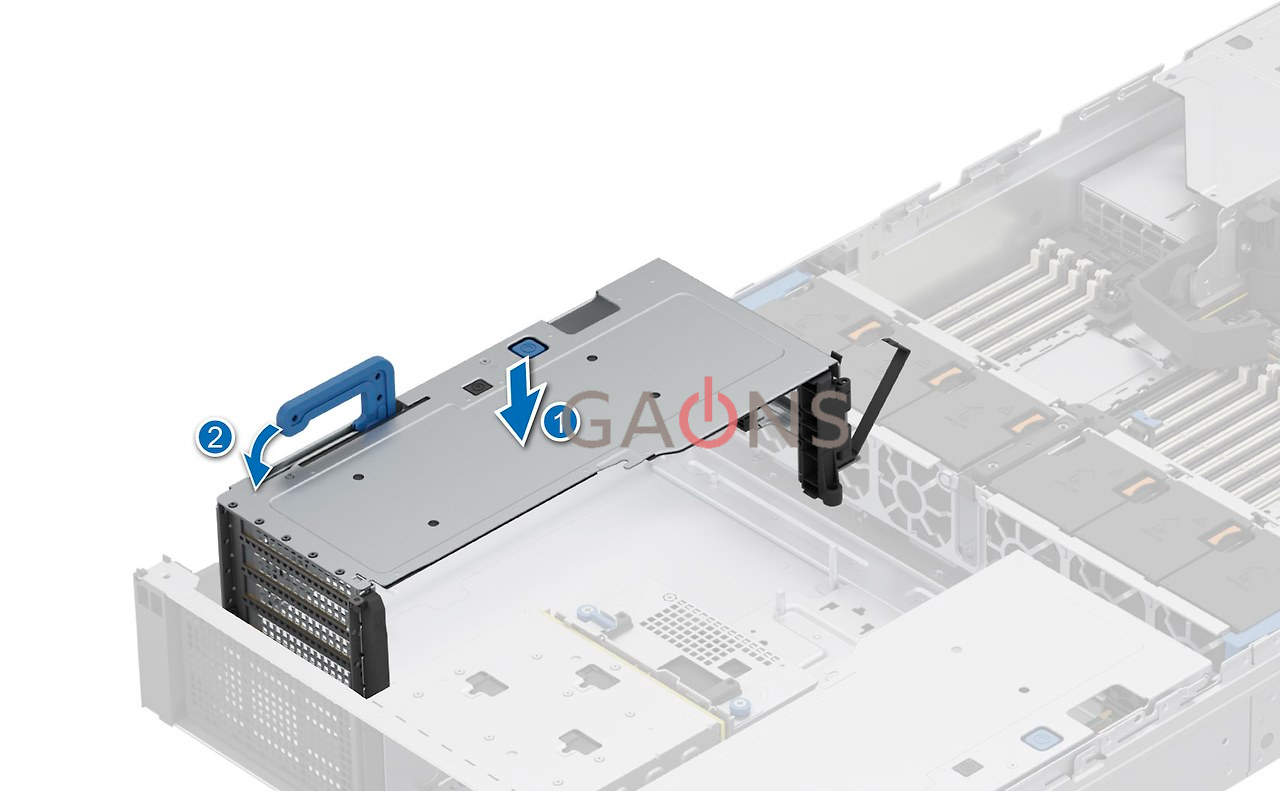

      그림 2. 왼쪽 GPU 라이저 모듈 설치



다음 단계

  1. 제거된 경우 스펀지를 설치합니다.
  2. 라이저 보드 전원 및 신호 케이블을 시스템 보드에 연결합니다.
  3. 냉각 팬 케이지 어셈블리를 설치합니다.
  4. 공기 덮개를 설치합니다.
  5. 시스템 보드에 GPU 전원, 신호 및 BP/PERC 케이블을 연결합니다.
  6. 시스템 내부 작업을 마친 후에 나와 있는 절차를 따릅니다.





GPU 분리



전제조건

  1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
  2. 시스템 내부에서 작업하기 전에의 절차를 따릅니다.
  3. 설치된 경우 스펀지를 제거합니다.
  4. GPU 라이저 모듈을 제거합니다.
  5. 설치된 경우 브리지 카드를 제거합니다.

단계

  1. GPU 라이저 모듈에서 GPU를 제거하는 방법:
    1. GPU 카드에서 GPU 전원 케이블을 연결 해제합니다.
    2. 라이저 양쪽 끝의 GPU 카드 홀더 래치를 엽니다.
    3. 당김 테이프로 하키 스틱을 당깁니다.
    4. GPU 카드의 가장자리를 잡고 카드를 라이저에서 당깁니다.
      ⓘ 주의 : 이미지의 숫자는 정확한 단계를 설명하지 않습니다. 이러한 숫자는 순서를 나타냅니다.
    그림 1. GPU 분리



  2. GPU 카드를 장착하지 않는 경우 인접 카드가 DW(Double-Width) 카드라면 GPU 보호물을 설치합니다. 인접 카드가 DW(Double-Width) 카드가 아니면 필러 보호물을 설치합니다.

    ⓘ 주의 : 시스템의 FCC(Federal Communications Commission) 인증을 유지하려면 GPU 보호물을 빈 GPU 카드 슬롯에 설치해야 합니다. 또한 보호물은 시스템 안으로 먼지 및 이물질이 들어오는 것을 막고 시스템 내부의 적절한 냉각 및 공기 흐름을 도와 줍니다. GPU 보호물은 적절한 열 상태를 유지하는 데 필요합니다.

  3. GPU 보호물 설치 방법:
    1. GPU 보호물의 커넥터를 라이저의 커넥터에 맞춥니다.
    2. 단단히 장착될 때까지 GPU 보호물을 라이저 안에 삽입합니다.
    3. 라이저 양쪽 끝의 GPU 카드 홀더 래치를 닫습니다.
    4. 테이프로 하키 스틱을 당겨 GPU 보호물을 제자리에 조립합니다.
    ⓘ 주의 : 사용하지 않은 GPU 전원 케이블을 라이저 모듈 브래킷에 넣습니다.

    그림 2.     GPU 보호물 설치



다음 단계

  1. GPU를 교체합니다.







GPU 설치



전제조건

  1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
  2. 시스템 내부에서 작업하기 전에의 절차를 따릅니다.
  3. 설치된 경우 스펀지를 제거합니다.
  4. GPU 라이저 모듈을 제거합니다.
  5. 설치된 경우 브리지 카드를 제거합니다.
  6. 새 GPU 카드를 설치하는 경우 확장 카드의 포장을 풀고 설치를 준비합니다.
    ⓘ 주의 : 지침을 보려면 카드와 함께 제공된 설명서를 참조하십시오.

◎ 경고 : GPU, 네트워크 카드 또는 다른 PCIe 디바이스를 Dell에서 검증 및 테스트하지 않은 시스템에 설치하지 마십시오. 미인증 및 미검증 하드웨어 설치로 인한 손상은 시스템 보증을 무효화하여 효력을 잃습니다.



단계

  1. 설치된 경우 GPU 보호물을 제거합니다.
    1. 라이저 양쪽 끝의 GPU 카드 홀더 래치를 엽니다.
    2. 당김 테이프로 하키 스틱을 당깁니다.
    3. GPU 보호물의 가장자리를 잡고 카드를 라이저에서 당깁니다.

    ⓘ 주의 : 나중에 사용할 수 있도록 GPU 보호물을 보관합니다. 시스템의 FCC(Federal Communication Commission) 인증을 유지하려면 GPU 보호물을 빈 확장 카드 슬롯에 설치해야 합니다. 브래킷은 또한 시스템 안으로 먼지 및 이물질이 들어오는 것을 막고 시스템 내부의 적절한 냉각 및 공기 흐름을 도와줍니다.

    그림 1.     GPU 보호물 제거
  2. GPU를 GPU 라이저 모듈에 설치하는 방법:
    1. GPU의 커넥터를 라이저의 커넥터에 맞춥니다.
    2. 단단히 장착될 때까지 GPU를 라이저 안에 삽입합니다.
    3. 라이저 양쪽 끝의 GPU 카드 홀더 래치를 닫습니다.
    4. 당김 테이프로 하키 스틱을 당겨 GPU 카드를 GPU 라이저에 조립합니다
    5. GPU 전원 케이블을 GPU 카드에 연결합니다.
    ⓘ 주의 : SW GPU 카드를 설치하려면 GPU 카드 홀더가 필요합니다. GPU 라이저 모듈 카드 홀더 설치를 참조하십시오.

    그림 2.     GPU 라이저 모듈에 GPU 설치

다음 단계

  1. 제거된 경우 브리지 카드를 설치합니다.
  2. GPU 라이저 모듈을 설치합니다.
  3. 제거된 경우 스펀지를 설치합니다.
  4. 시스템 내부 작업을 마친 후에 나와 있는 절차를 따릅니다.





출처: DELL 공식홈페이지(Dell PowerEdge R760xa 설치 및 서비스 매뉴얼)
