오늘은 HPE DL380a Gen12 구성요소에 대해서 알아보도록 하겠습니다.



PDB 구성 요소



항목 묘사
1 PDB 신호 커넥터
2 스위치 보드용 M-PIC 전원 커넥터
3 GPU용 M-PIC 전원 커넥터

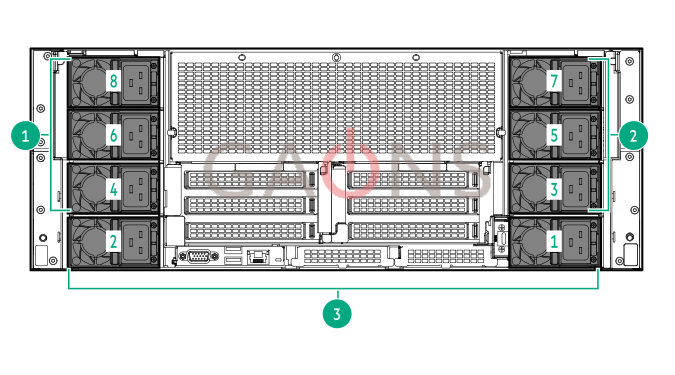

전원 공급 장치 번호 매기기



서버는 여러 전원 도메인이 할당된 5개(베이 1, 2, 3, 5 및 7) 또는 8개(베이 1-8)의 모듈식 하드웨어 시스템 M-CRPS(Common Redundant Power Supply)를 지원합니다.



항목 도메인 설명 전원 공급 장치 번호
1 GPU 도메인 2(선택 사항)
  • M-CRPS 4 호
  • M-CRPS 6
  • M-CRPS 8
2 GPU 도메인 1
  • M-CRPS 3
  • M-CRPS 5
  • M-CRPS 7
3 시스템 도메인
  • M-CRPS 1
  • M-CRPS 2

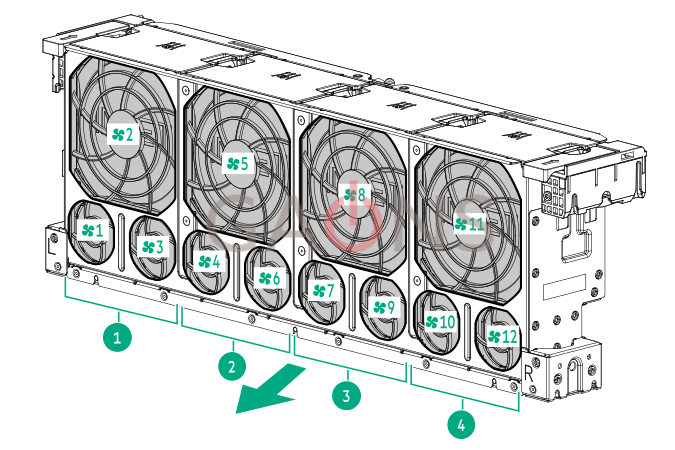

팬 번호 매기기



시스템에 충분한 공기 흐름을 제공하기 위해 서버에는 기본적으로 4개의 팬 모듈이 채워져 있습니다. 팬 모듈은 90W 성능 시스템 팬 모듈(P74095-B21) 또는 최대 110W 시스템 팬 모듈(P80098-B21)일 수 있습니다. 혼합 팬 모듈 구성은 지원되지 않습니다.

각 팬 모듈에는 92 x 56mm 이중 로터 팬 1개와 40 x 28mm 단일 로터 팬 2개가 있습니다.

화살표는 서버의 앞쪽을 가리킵니다.






항목 묘사
1 팬 모듈 1
2 팬 모듈 2
3 팬 모듈 3
4 팬 모듈 4



팬 모드 동작



16개의 로터를 포함하는 기본 4개의 팬 모듈은 이중화 팬 지원을 제공합니다. 이중화 팬 모드에서 팬 로터에 장애가 발생하는 경우:

  • 시스템이 비이중화 팬 모드로 전환됩니다. 시스템은 이 모드에서 계속 작동합니다.
  • 시스템 상태 LED가 주황색으로 깜박입니다.

두 번째 팬 로터 장애가 발생하면 운영 체제가 정상적으로 종료됩니다.

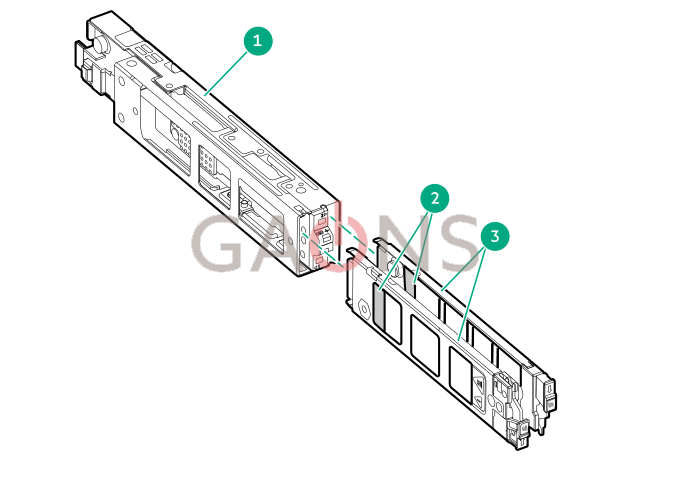

HPE NS204i-u 부팅 장치 V2 구성 요소







항목 묘사
1 부팅 장치 케이지
2 M.2 슬롯
3 부팅 장치 캐리어







HPE NS204i-u 부팅 장치 V2 LED 정의





※ 메모

베이 번호는 SSD 캐리어 핸들에서 찾을 수 있습니다.




항목 발광 다이오드 상태 정의
A 결함 또는 찾기 호박색으로 켜짐 드라이브에 장애가 발생했거나, 지원되지 않거나, 유효하지 않습니다.
진한 파란색 드라이브가 정상적으로 작동하고 있습니다.
황색 또는 파란색으로 깜박임(초당 한 번 깜박임) 드라이브에 오류가 발생했거나 드라이브에 대한 예측 오류 경고가 수신되었습니다.
황색으로 깜박임(초당 한 번 깜박임) 드라이브 예측 오류 경고가 수신됩니다. 가능한 한 빨리 드라이브를 교체하십시오.
끄기 드라이브가 정상적으로 작동하고 있으며 어떤 응용 프로그램에서도 식별되지 않습니다.
B 온라인/활동 녹색으로 켜짐 드라이브가 온라인 상태이며 활동이 없습니다.
녹색으로 깜박임(초당 한 번 깜박임) 드라이브가 다음 중 하나를 수행하고 있습니다.
  • RAID 재구축 또는 수행
  • 지우기
녹색으로 깜박임(초당 4회 깜박임) 드라이브가 정상적으로 작동하고 있으며 작동합니다.
끄기 드라이브가 RAID 컨트롤러에 의해 구성되지 않았습니다.

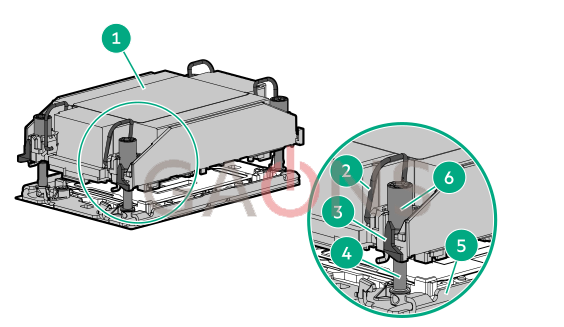

방열판 및 프로세서 소켓 구성 요소



표준 방열판이 표시되어 있습니다. 방열판이 다르게 보일 수 있습니다.






항목 묘사
1 프로세서-방열판 모듈*
2 틸트 방지 와이어
3 프로세서 캐리어 분리 탭
4 볼스터 플레이트 가이드 포스트
5 볼스터 플레이트
6 방열판 나사

 ☆  이 모듈은 캐리어에 이미 고정되어 있는 프로세서에 부착된 방열판으로 구성됩니다.







출처: Internal components | HPE ProLiant Compute DL380a Gen12 User Guide
