오늘은 HPE DL380a Gen12 하드웨어 옵션에 대해서 알아보도록 하겠습니다.
설치 전 절차 - 전원 공급 장치를 제거하십시오.
이 태스크 정보
▲ 경고
뜨거운 표면으로 인한 부상 위험을 줄이려면 전원 공급 장치, 전원 공급 장치 블랭크 또는 이중 슬롯 전원 공급 장치 어댑터를 만지기 전에 식히십시오.
△ 주의
부적절한 냉각 및 열 손상을 방지하려면 모든 베이가 구성 요소 또는 블랭크로 채워지지 않는 한 서버를 작동하지 마십시오.
절차
2. 전원 공급 장치를 분리합니다.

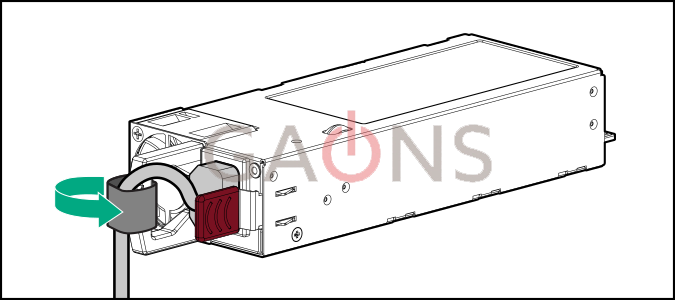

a. 스트레인 릴리프 스트랩에서 전원 코드, 전선 및 케이블을 분리합니다.
● 60mm M-CRPS

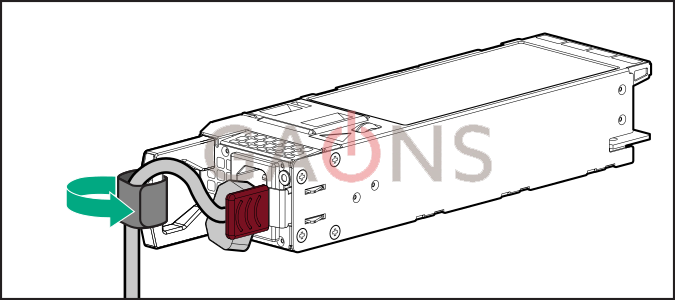

● 73.5mm M-CRPS
b. 분리 래치를 누른 상태에서 전원 공급 장치를 제거합니다.
● 60mm M-CRPS
● 73.5mm M-CRPS
설치 전 절차 - 액세스 패널을 제거
필수 구성 요소
이 절차를 수행하기 전에 T-15 별모양 드라이버를 사용할 수 있는지 확인하십시오.
이 태스크 정보
▲ 경고
뜨거운 표면으로 인한 부상 위험을 줄이려면 드라이브와 내부 시스템 구성 요소를 만지기 전에 식히십시오.
△ 주의
전기 부품의 손상을 방지하려면 설치, 제거 또는 교체 절차를 시작하기 전에 서버를 올바르게 접지하십시오. 부적절한 접지는 정전기 방전을 유발할 수 있습니다.
△ 주의
적절한 시스템 냉각을 유지하려면 액세스 패널을 열거나 제거한 상태에서 서버를 장기간 작동하지 마십시오. 이러한 방식으로 서버를 작동하면 시스템 공기 흐름이 부적절해집니다. 내부 핫 플러그 구성 요소 절차의 경우 60초 이내에 절차를 완료하십시오. 이렇게 하지 않으면 시스템 온도가 상승하고 안전 임계값이 트립될 수 있습니다. 이 경우 다음과 같이 됩니다.
● 상태 LED가 주황색으로 깜박입니다.
● 운영 체제가 정상적으로 종료됩니다.
절차
1. 서버의 전원을 끕니다.
2. 모든 전원 제거:
a. 전원에서 각 전원 코드를 뽑습니다.
b. 서버에서 각 전원 코드를 뽑습니다.
3. 서버에서 모든 주변 장치 케이블을 분리합니다.
4. 다음 중 하나를 수행합니다.
a. 랙에서 서버를 확장합니다.
b. 랙에서 서버를 제거합니다.

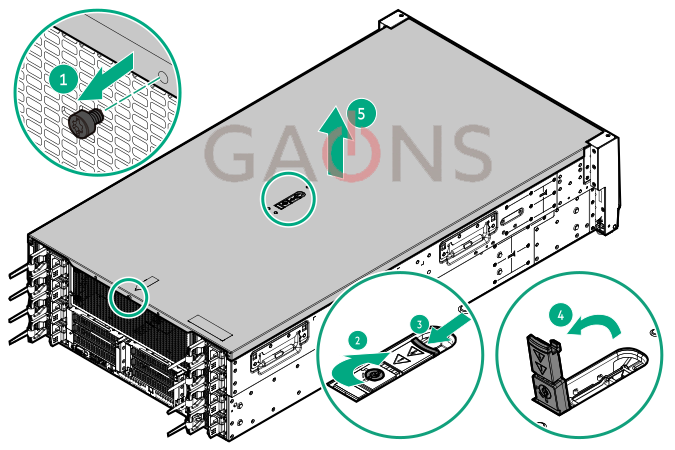

5. 액세스 패널을 분리합니다.
a. 액세스 패널 나사를 제거합니다.
b. 필요한 경우 액세스 패널 래치를 풉니다.
c. 섀시에서 액세스 패널을 분리하려면 분리 버튼을 누르고 래치를 위로 당깁니다.
d. 액세스 패널을 들어 올립니다.
설치 전 절차 - GPU 제거
필수 구성 요소
이 절차를 수행하기 전에 T-15 별모양 드라이버를 사용할 수 있는지 확인하십시오.
이 태스크 정보
△ 주의
부적절한 냉각 및 열 손상을 방지하려면 모든 PCIe 슬롯에 라이저 슬롯 블랭크가 있거나 확장 카드가 설치되지 않은 경우 서버를 작동하지 마십시오.
△ 주의
손가락이나 다른 도체에서 정전기가 방전되면 시스템 보드 또는 기타 정전기에 민감한 장치가 손상될 수 있습니다. 손상을 방지하려면 정전기 방지 예방 조치를 준수하십시오.
절차
1. 서버의 전원을 끕니다.
2. 모든 전원 제거:
a. 전원에서 각 전원 코드를 뽑습니다.
b. 서버에서 각 전원 코드를 뽑습니다.
3. 서버에서 모든 주변 장치 케이블을 분리합니다.
5. 서버를 평평하고 평평한 작업 표면에 놓습니다.
7. 두 개의 조임 나사를 푼 다음 GPU 케이지에서 GPU 상단 브래킷을 제거합니다.
8. 고출력 GPU를 제거하는 경우 GPU에서 GPU 보조 전원 케이블을 분리합니다.

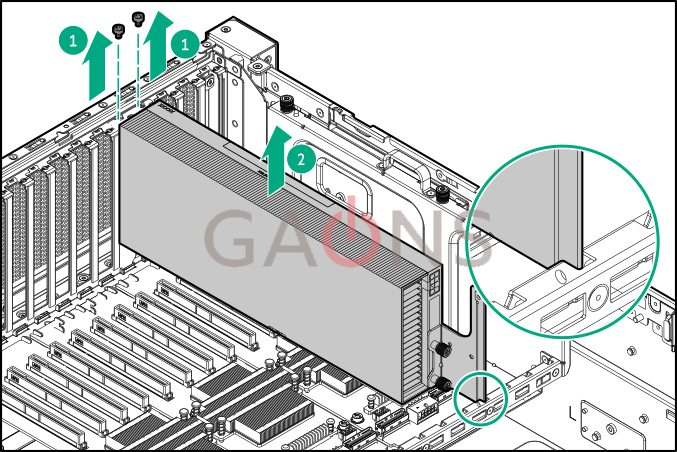

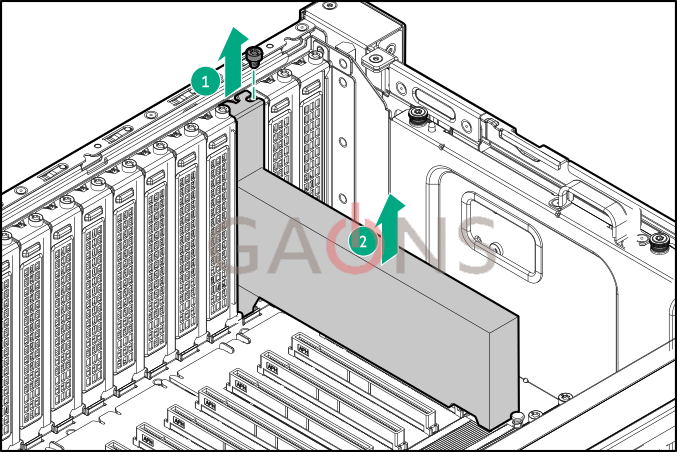

9. GPU를 제거합니다.
● 단일 너비 GPU
● 2배 GPU
설치 전 절차 - GPU 케이지 제거
필수 구성 요소
이 절차를 수행하기 전에 T-15 별모양 드라이버를 사용할 수 있는지 확인하십시오.
이 태스크 정보
이 절차는 4슬롯 PCIe x16 스위치 보드가 장착된 GPU 케이지에만 적용됩니다.
▲ 경고
뜨거운 표면으로 인한 부상 위험을 줄이려면 드라이브와 내부 시스템 구성 요소를 만지기 전에 식히십시오.
△ 주의
전기 부품의 손상을 방지하려면 설치, 제거 또는 교체 절차를 시작하기 전에 서버를 올바르게 접지하십시오. 부적절한 접지는 정전기 방전을 유발할 수 있습니다.
절차
1. 서버의 전원을 끕니다.
2. 모든 전원 제거:
a. 전원에서 각 전원 코드를 뽑습니다.
b. 서버에서 각 전원 코드를 뽑습니다.
3. 서버에서 모든 주변 장치 케이블을 분리합니다.
5. 서버를 평평하고 평평한 작업 표면에 놓습니다.
10. PCIe x16 스위치 보드에서 모든 케이블을 분리합니다.
11. 조임 나사를 풀고 GPU 케이지를 제거합니다.
설치 전 절차 - GPU 케이지를 들어 올리고 잡습니다.
필수 구성 요소
● 서버에서 제거하는 동안 GPU 케이지를 들어 올리고 안정화하는 데 도움을 받습니다. GPU 케이지 무게를 들어 올리고 잡을 때 지지할 추가 사람이 필요합니다.
● 이 절차를 수행하기 전에 T-15 별모양 드라이버를 사용할 수 있는지 확인하십시오.
이 태스크 정보
이 절차는 PCIe x16 캡티브 라이저가 장착된 GPU 케이지에만 적용됩니다.
▲ 경고
뜨거운 표면으로 인한 부상 위험을 줄이려면 드라이브와 내부 시스템 구성 요소를 만지기 전에 식히십시오.
△ 주의
전기 부품의 손상을 방지하려면 설치, 제거 또는 교체 절차를 시작하기 전에 서버를 올바르게 접지하십시오. 부적절한 접지는 정전기 방전을 유발할 수 있습니다.
절차
2. 모든 전원 제거:
a. 전원에서 각 전원 코드를 뽑습니다.
b. 서버에서 각 전원 코드를 뽑습니다.
3. 서버에서 모든 주변 장치 케이블을 분리합니다.
5. 서버를 평평하고 평평한 작업 표면에 놓습니다.
10. GPU 케이지 아래에 있는 구성 요소를 설치하거나 제거하려면:
a. 조임 나사를 풉니다.
b. GPU 케이지를 케이지 바닥이 섀시의 전면 끝 위에 위치하는 높이까지
들어 올려 잡습니다.
출처: Internal components | HPE ProLiant Compute DL380a Gen12 User Guide
이상입니다.
