HPE ProLiant DL380a Gen12 하드웨어 옵션 (스토리지 / 스토리지 컨트롤러)
안녕하세요. HPE 서버, HP 워크스테이션, 델(DELL), 아수스(ASUS) 서버/워크스테이션, 소프트웨어 (마이크로소프트, 레드햇, 리눅스) 유통 전문 업체인, 주식회사 가온에스 입니다.
오늘은 HPE DL380a Gen12 하드웨어 옵션에 대해서 알아보도록 하겠습니다.
스토리지 - OCP 리타이머 카드 설치
이 절차를 수행하기 전에 OCP 슬롯 채우기 규칙을 검토하십시오.
△ 주의
손가락이나 다른 도체에서 정전기가 방전되면 시스템 보드 또는 기타 정전기에 민감한 장치가 손상될 수 있습니다. 손상을 방지하려면 정전기 방지 예방 조치를 준수하십시오.△ 주의
포트 블랭크는 EMI 차폐를 제공하며 서버 내부의 적절한 열 상태를 유지하는 데 도움이 됩니다. 해당 I/O 포트 옵션이 설치되지 않은 상태에서 포트 블랭크가 제거된 경우 서버를 작동하지 마십시오.
1. 서버의 전원을 끕니다.
2. 모든 전원 제거:
a. 전원에서 각 전원 코드를 뽑습니다.
b. 서버에서 각 전원 코드를 뽑습니다.
3. 서버에서 모든 주변 장치 케이블을 분리합니다.
4. 랙에서 서버를 제거합니다.
5. 서버를 평평하고 평평한 작업 표면에 놓습니다.
6. 액세스 패널을 제거합니다.
7. 후면 통풍 패널을 제거합니다.
8. 보조 라이저 케이지를 분리합니다.

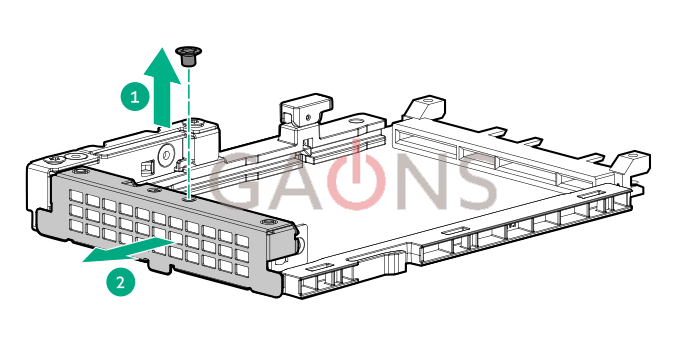

9. 나사를 제거한 다음 OCP 슬롯 블랭크를 제거합니다.
a. 잠금 핀을 열림(수직) 위치로 돌립니다.
b. 딸깍 소리가 나면서 제자리에 고정될 때까지 어댑터를 슬롯에 밀어 넣습니다.
c. 잠금 핀을 닫힘(수평) 위치로 돌립니다.
11. SlimSAS 케이블을 리타이머 카드에 연결합니다.
12. 보조 라이저 케이지를 설치합니다.
13. 후면 통풍 패널을 설치합니다.
14. 랙에 서버를 설치합니다.
15. 모든 주변 장치 케이블을 서버에 연결합니다.
16. 각 전원 코드를 서버에 연결합니다.
17. 각 전원 코드를 전원에 연결합니다.
18. 서버의 전원을 켭니다.
설치 절차가 완료되었습니다.
스토리지 컨트롤러 - type-o 스토리지 컨트롤러 설치
● OCP 슬롯 채우기 규칙을 검토합니다.
● 이 절차를 수행하기 전에 다음 항목을 사용할 수 있는지 확인합니다.
○ 호환 가능한 컨트롤러 케이블
○ T-10 별모양 스크루 드라이버
△ 주의
손가락이나 다른 도체에서 정전기가 방전되면 시스템 보드 또는 기타 정전기에 민감한 장치가 손상될 수 있습니다. 손상을 방지하려면 정전기 방지 예방 조치를 준수하십시오.△ 주의
포트 블랭크는 EMI 차폐를 제공하며 서버 내부의 적절한 열 상태를 유지하는 데 도움이 됩니다. 해당 I/O 포트 옵션이 설치되지 않은 상태에서 포트 블랭크가 제거된 경우 서버를 작동하지 마십시오.
1. 서버의 전원을 끕니다.
2. 모든 전원 제거:
a. 전원에서 각 전원 코드를 뽑습니다.
b. 서버에서 각 전원 코드를 뽑습니다.
3. 서버에서 모든 주변 장치 케이블을 분리합니다.
4. 랙에서 서버를 제거합니다.
5. 서버를 평평하고 평평한 작업 표면에 놓습니다.
6. 액세스 패널을 제거합니다.
7. 후면 통풍 패널을 제거합니다.
8. 보조 라이저 케이지를 분리합니다.
9. 슬롯 27 OCP A에 컨트롤러를 설치하는 경우 기본 라이저 케이지를 제거합니다.
10. 나사를 제거한 다음 OCP 슬롯 블랭크를 제거합니다.
11. type-o 스토리지 컨트롤러를 설치합니다.
a. 잠금 핀을 열림(수직) 위치로 돌립니다.
b. 딸깍 소리가 나면서 제자리에 고정될 때까지 컨트롤러를 슬롯에 밀어 넣습니다.
c. 잠금 핀을 닫힘(수평) 위치로 돌립니다.
13. 제거된 경우 기본 케이지를 설치합니다.
14 보조 라이저 케이지를 설치합니다.
15. 후면 통풍 패널을 설치합니다.
16. 액세스 패널을 설치합니다.
17. 랙에 서버를 설치합니다.
18. 모든 주변 장치 케이블을 서버에 연결합니다.
19. 각 전원 코드를 서버에 연결합니다.
20. 각 전원 코드를 전원에 연결합니다.
21. 서버의 전원을 켭니다.
22. 서버 펌웨어가 최신 개정판이 아닌 경우 업데이트합니다.
23. 컨트롤러를 구성합니다.
설치 절차가 완료되었습니다.
스토리지 컨트롤러 - type-o 스토리지 컨트롤러 설치
● 스토리지 제어기 옵션의 FBWC(flash-backed write cache) 기능을
사용하려면 에너지 팩을 설치하십시오.
컨트롤러 캐싱 기능에 대한 자세한 내용은 Hewlett Packard Enterprise
웹 사이트(https://www.hpe.com/info/quickspecs)에서
컨트롤러 QuickSpecs를 참조하십시오.
● 이 절차를 수행하기 전에 다음 항목을 사용할 수 있는지 확인합니다.
○ 호환 가능한 컨트롤러 케이블
○ T-10 별모양 스크루 드라이버
△ 주의
손가락이나 다른 도체에서 정전기가 방전되면 시스템 보드 또는 기타 정전기에 민감한 장치가 손상될 수 있습니다. 손상을 방지하려면 정전기 방지 예방 조치를 준수하십시오.△ 주의
부적절한 냉각 및 열 손상을 방지하려면 모든 PCIe 슬롯에 라이저 슬롯 블랭크가 있거나 확장 카드가 설치되지 않은 경우 서버를 작동하지 마십시오.
1. 모든 서버 데이터를 백업합니다.
2. 모든 전원 제거:
a. 전원에서 각 전원 코드를 뽑습니다.
b. 서버에서 각 전원 코드를 뽑습니다.
3. 서버에서 모든 주변 장치 케이블을 분리합니다.
4. 서버의 전원을 끕니다.
5. 모든 전원 제거:
a. 전원에서 각 전원 코드를 뽑습니다.
b. 서버에서 각 전원 코드를 뽑습니다.
6. 서버에서 모든 주변 장치 케이블을 분리합니다.
7. 랙에서 서버를 제거합니다.
8. 서버를 평평하고 평평한 작업 표면에 놓습니다.
9. 액세스 패널을 제거합니다.
10. 후면 통풍 패널을 제거합니다.
11. 다음과 같이 하십시오.
a. 시스템 보드에서 PCIe x16 캡티브 라이저 신호 케이블을 분리하십시오.
b. 캡티브 라이저에서 PCIe x16 캡티브 라이저 전원 케이블을 분리합니다.
12. 라이저 케이지를 제거합니다.
13. 라이저 슬롯 블랭크를 제거합니다.
14. type-p 컨트롤러를 설치한 다음 나사를 고정합니다.
컨트롤러가 슬롯에 단단히 장착되었는지 확인하십시오.
15. type-p 스토리지 컨트롤러에 케이블을 연결합니다.
● SFF 드라이브 구성
16. 스토리지 컨트롤러의 FBWC 기능을 활성화하려면 에너지 팩을 설치하십시오.
17. 라이저 케이지를 설치합니다.
18. 다음과 같이 하십시오.
a. PCIe x16 캡티브 라이저 전원 케이블을 캡티브 라이저에 연결합니다.
b. PCIe x16 캡티브 라이저 신호 케이블을 시스템 보드에 연결하십시오.
19. 후면 통풍 패널을 설치합니다.
20. 공기 조절 장치를 설치합니다.
21. 랙에 서버를 설치합니다.
22. 모든 주변 장치 케이블을 서버에 연결합니다.
23. 각 전원 코드를 서버에 연결합니다.
24. 각 전원 코드를 전원에 연결합니다.
25. 서버의 전원을 켭니다.
26.서버 펌웨어가 최신 개정판이 아닌 경우 업데이트합니다.
27. 컨트롤러를 구성합니다.
설치 절차가 완료되었습니다.
출처: Internal components | HPE ProLiant Compute DL380a Gen12 User Guide
이상입니다.
