PowerEdge R360 시스템 구성 요소 설치 및 제거
이번 포트스에서는 Dell Technologies 시스템 시스템 구성 요소 설치 및 제거 에 대해 설명합니다.
공기 덮개
공기 덮개 분리
전제조건
주의 : 공기 덮개가 제거된 상태로 시스템을 작동시키지 마십시오. 시스템이 빠르게 과열되어 시스템이 종료되거나
데이터 손실이 발생할 수 있습니다.
1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템에서 작업하기 전에의 절차를 따릅니다.
3. 시스템 커버를 제거합니다.
단계

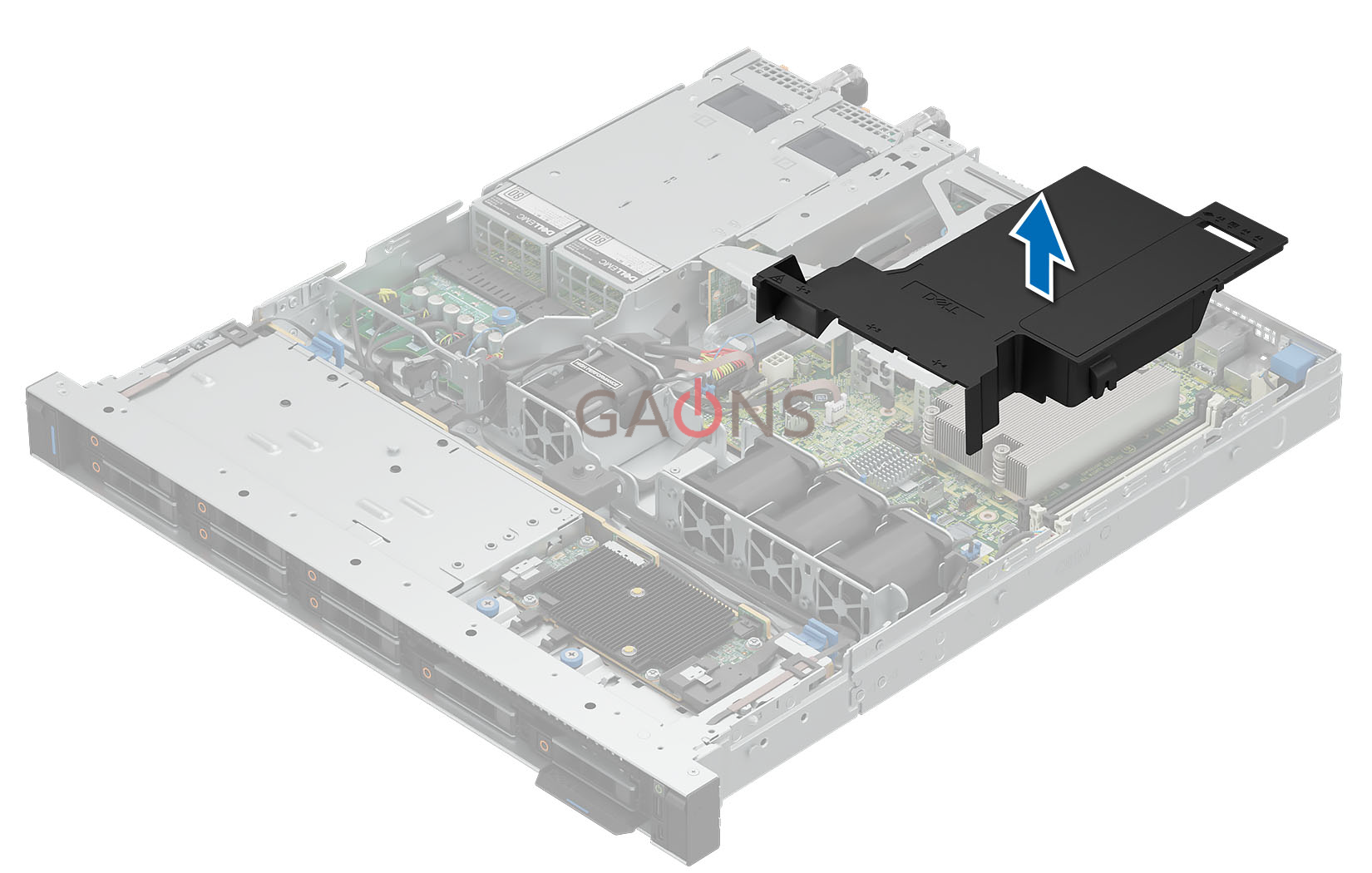

공기 덮개 양쪽 끝을 잡고 공기 덮개를 들어 올려 시스템에서 꺼냅니다.
다음 단계
공기 덮개를 설치합니다.
공기 덮개 설치
전제조건
1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템에서 작업하기 전에의 절차를 따릅니다.
3. 시스템 커버를 제거합니다.
단계
1. 공기 덮개를 섀시 벽의 고정 장치에 맞춥니다.
노트: 케이블이 조여지거나 구겨지지 않도록 올바르게 라우팅합니다.
2. 단단히 고정될 때까지 공기 덮개를 시스템 안으로 내립니다.
노트: 이미지의 숫자는 정확한 단계를 설명하지 않습니다. 이러한 숫자는 순서를 나타냅니다.
다음 단계
1. 시스템 커버를 설치합니다.
2. 시스템 내부 작업을 마친 후의 절차를 따릅니다.
냉각 팬
냉각 팬 분리
전제조건
1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템에서 작업하기 전에의 절차를 따릅니다.
3. 공기 덮개를 제거합니다.
단계
1. 팬 케이블 커넥터의 분리 탭을 누르고 시스템 보드에서 케이블을 연결 해제합니다.
2. 냉각 팬 케이지에서 냉각 팬을 들어 올립니다.
다음 단계
1. 냉각 팬을 설치합니다.
2. 시스템 내부 작업을 마친 후의 절차를 따릅니다.
냉각 팬 설치
전제조건
1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템에서 작업하기 전에의 절차를 따릅니다.
3. 공기 덮개를 제거합니다.
단계
1. 단단히 장착될 때까지 냉각 팬을 케이지 안으로 내립니다.
2. 팬 케이블 커넥터의 분리 탭을 누르고 케이블을 시스템 보드에 연결합니다.
다음 단계
1. 공기 덮개를 설치합니다.
2. 시스템 내부 작업을 마친 후의 절차를 따릅니다.
침입 스위치
침입 스위치 제거
전제조건
1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템에서 작업하기 전에의 절차를 따릅니다.
3. 공기 덮개를 제거합니다.
단계

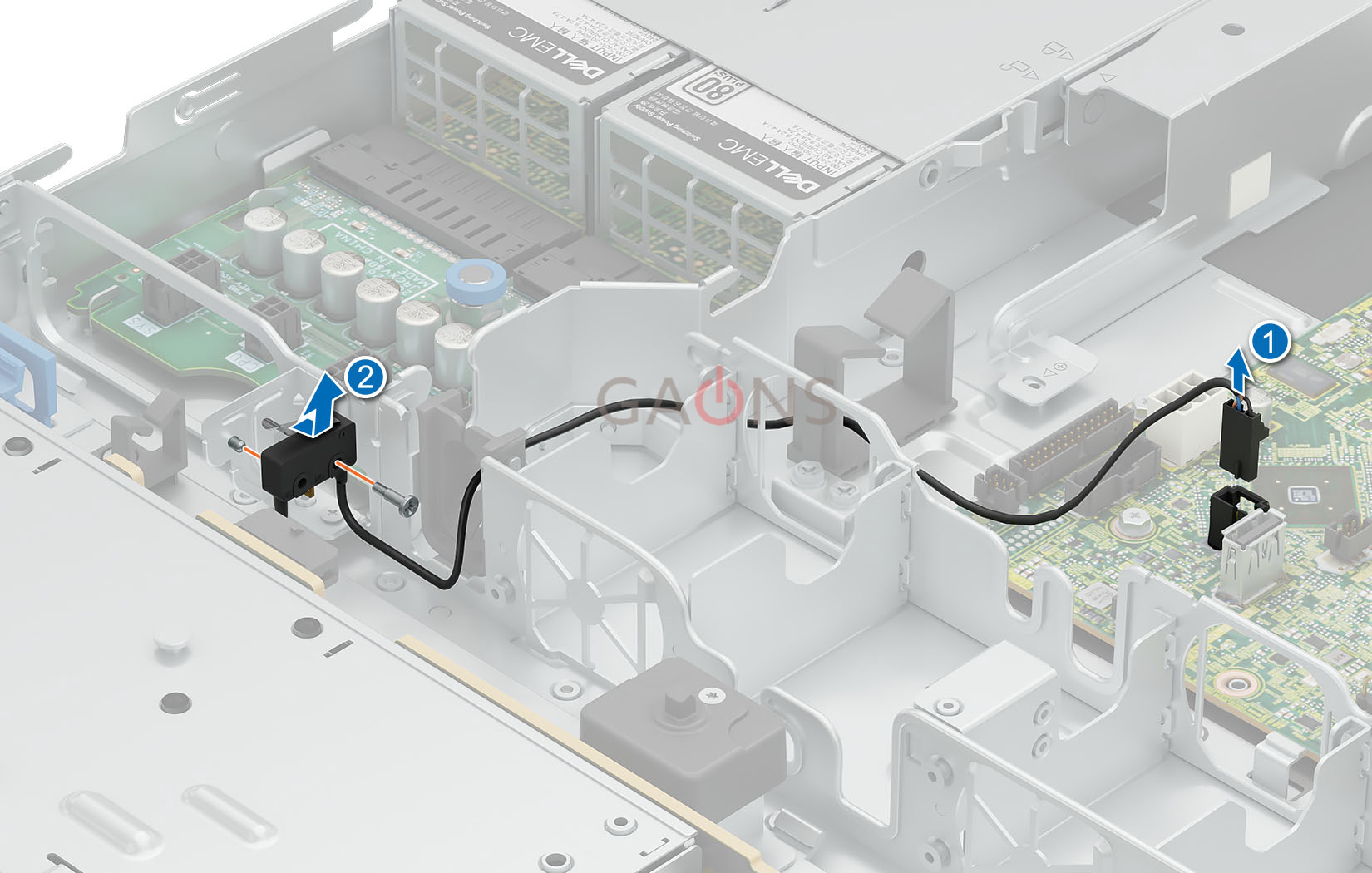

1. 침입 스위치 케이블을 시스템 보드에서 연결 해제하여 제거합니다.
노트: 시스템에서 케이블을 분리할 때 케이블의 라우팅을 관찰하십시오. 케이블이 조이거나 구겨지지 않도록
케이블을 교체할 때 적절히 라우팅합니다.
2. 1개의 나사를 풀고 제거하여 침입 스위치를 섀시에서 제거합니다.
노트 : 이미지의 숫자는 정확한 단계를 설명하지 않습니다. 이러한 숫자는 순서를 나타냅니다.
다음 단계
1. 침입 스위치를 설치합니다.
2. 시스템 내부 작업을 마친 후의 절차를 따릅니다.
침입 스위치 설치
전제조건
1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템에서 작업하기 전에의 절차를 따릅니다.
3. 시스템 커버를 제거합니다.
4. 공기 덮개를 제거합니다.
단계
1. 침입 스위치를 섀시의 가이드 핀에 맞추어 밀어 넣습니다.
2. 침입 스위치를 섀시에 고정시키는 나사를 조입니다.
노트 : 이미지의 숫자는 정확한 단계를 설명하지 않습니다. 이러한 숫자는 순서를 나타냅니다.
3. 침입 스위치 케이블을 시스템 보드의 커넥터에 연결합니다.
노트 : 케이블이 조이거나 구겨지지 않도록 케이블을 교체할 때 적절히 라우팅합니다.
다음 단계
1. 공기 덮개를 설치합니다.
2. 시스템 내부 작업을 마친 후의 절차를 따릅니다.
드라이브 백플레인
기술 지원 담당자만 교체할 수 있는 부품입니다.
드라이브 백플레인 지침
시스템 구성에 따라 PowerEdge R360에서 지원되는 드라이브 백플레인이 여기에 나열되어 있습니다.
표 55. PowerEdge R360 시스템에 지원되는 백플레인 옵션
| 시스템 | 지원되는 백플레인 옵션 |
| PowerEdge R360 | 2.5"(x8) SAS/SATA/SSD 백플레인 |
| 3.5"(x4) SAS/SATA/SSD 백플레인 |

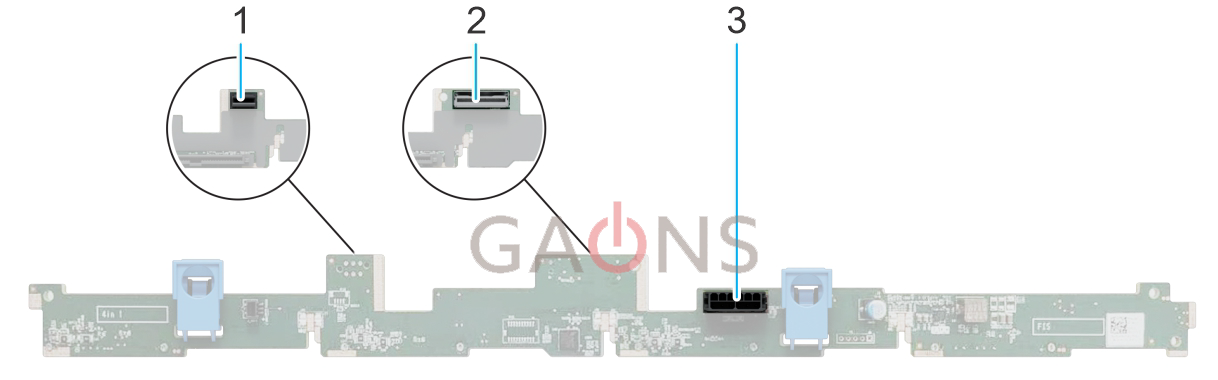

1. BP_PWR_CTRL(백플레인 전원)
2. BP_DST_SA1(SAS/SATA 커넥터)
3. BP_PWR_1(백플레인 전원 및 신호 케이블~PIB)
1. BP_PWR_CTRL(백플레인 전원)
2. BP_DST_SA1(SAS/SATA 커넥터)
3. BP_PWR_1(백플레인 전원 및 신호 케이블~PIB)
전면 드라이브 베이 백플레인 제거
전제조건
주의: 드라이브를 동일한 위치에 다시 장착할 수 있도록 제거하기 전에 각 드라이브의 번호를 기록하여 임시로
레이블을 부착해 둡니다.
1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템에서 작업하기 전에의 절차를 따릅니다.
3. 드라이브를 제거합니다.
4. 케이블을 백플레인에서 연결 해제합니다.
노트 : 시스템에서 케이블을 분리할 때 케이블의 라우팅을 관찰하십시오. 케이블이 조이거나 구겨지지 않도록
케이블을 교체할 때 적절히 라우팅합니다.
단계

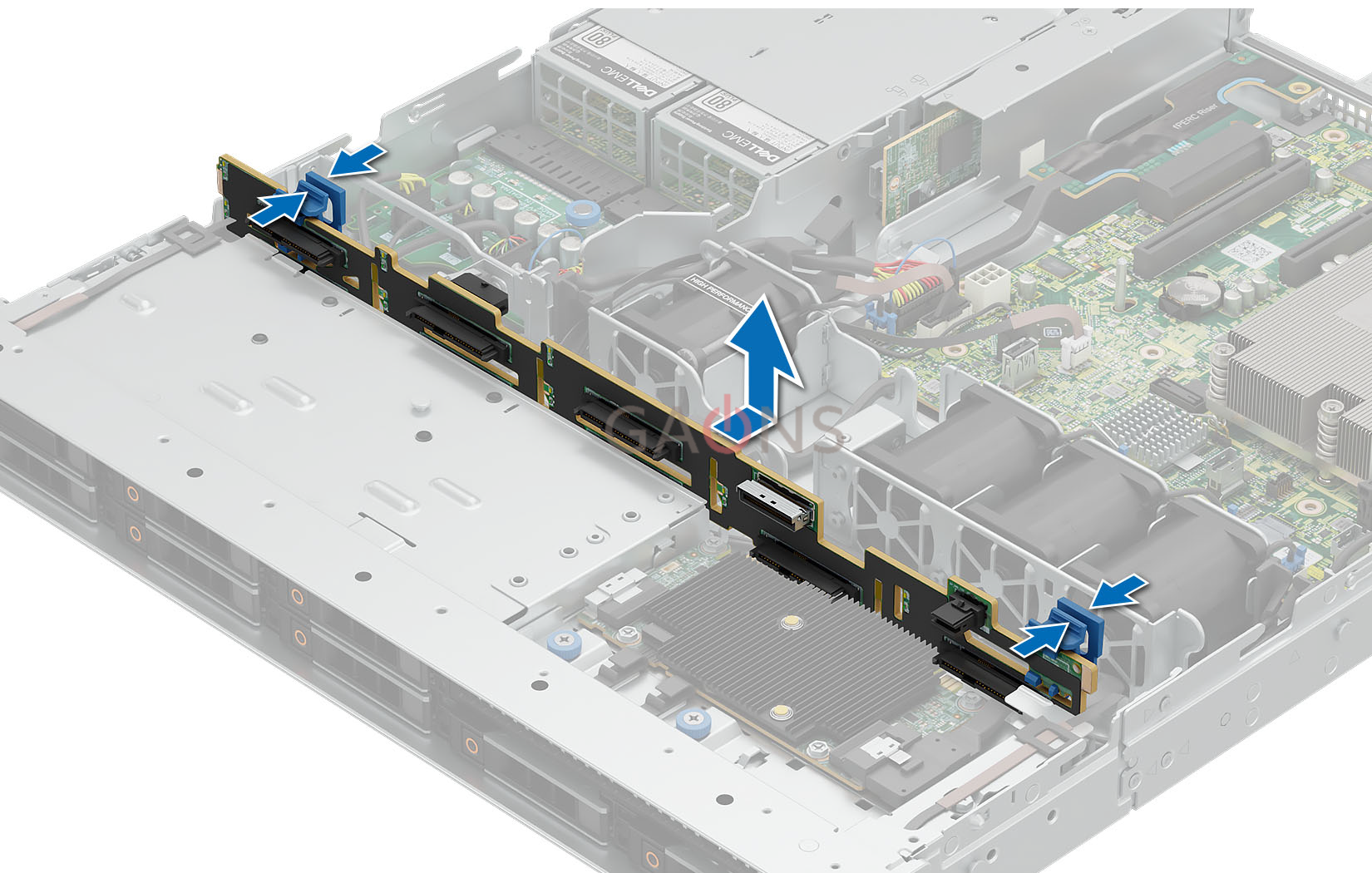

1. 파란색 분리 탭을 눌러 시스템의 고리에서 드라이브 백플레인을 분리합니다.
2. 드라이브 백플레인을 들어 올려 시스템에서 꺼냅니다.
노트 : 이미지의 숫자는 정확한 단계를 설명하지 않습니다. 이러한 숫자는 순서를 나타냅니다.
노트 : 백플레인의 손상을 방지하기 위해 백플레인을 제거하기 전에 컨트롤 패널 케이블을 케이블 라우팅 클립에서
옮겨야 합니다.
다음 단계
백플레인을 설치합니다.
전면 드라이브 베이 백플레인 설치
전제조건
1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템에서 작업하기 전에의 절차를 따릅니다.
3. 드라이브를 제거합니다.
4. 케이블을 백플레인에서 연결 해제합니다.
노트 : 백플레인의 손상을 방지하기 위해 백플레인을 제거하기 전에 컨트롤 패널 케이블을 케이블 라우팅 클립에서
옮겨야 합니다.
노트 : 케이블이 조이거나 구겨지지 않도록 케이블을 교체할 때 적절히 라우팅합니다.
단계
1. 백플레인을 시스템의 가이드 고리에 맞춥니다.
2. 파란색 릴리스 탭이 제자리에서 딸깍 소리가 날 때까지 백플레인을 고리에 삽입합니다.
노트 : 이미지의 숫자는 정확한 단계를 설명하지 않습니다. 이러한 숫자는 순서를 나타냅니다
다음 단계
1. 모든 케이블을 백플레인에 연결합니다.
2. 기존 위치에 드라이브를 다시 설치합니다.
3. 시스템 내부 작업을 마친 후의 절차를 따릅니다.
출처: DELL 공식홈페이지(Dell PowerEdge R360 설치 및 서비스 매뉴얼)
