PowerEdge R360 시스템 구성 요소 설치 및 제거
이번 포트스에서는 Dell Technologies 시스템 시스템 구성 요소 설치 및 제거 에 대해 설명합니다.
컴퓨터 내부 작업을 시작하기 전에
전제조건
안전 지침에 나와 있는 안전 지침을 따릅니다.
단계
1. 연결된 모든 주변 기기와 시스템을 끕니다.
2. 시스템을 전기 콘센트에서 연결 해제하고 주변 기기도 연결 해제합니다.
3. 해당되는 경우 랙에서 시스템을 분리합니다.
자세한 정보는 http://www.dell.com/poweredgemanuals에서 레일 솔루션과 관련된 레일 설치 가이드를 참조하십시오.
4. 시스템 커버를 제거합니다.
시스템 내부 작업을 마친 후
전제조건
안전 지침에 나와 있는 안전 지침을 따릅니다.
단계
1. 시스템 커버를 장착합니다.
2. 해당하는 경우 랙에 시스템을 설치합니다.
자세한 정보는 http://www.dell.com/poweredgemanuals에서 시스템과 관련된 레일 설치 가이드를 참조하십시오.
3. 주변 기기를 다시 연결하고 시스템을 전기 콘센트에 연결한 다음 시스템을 켭니다.
권장 툴
분리 및 설치 절차를 수행하려면 다음 툴 중 일부 또는 전부가 필요할 수 있습니다.
● 베젤 잠금 장치 키. 이 키는 시스템에 베젤이 포함되어 있는 경우에만 필요합니다.
● Phillips 1 스크루 드라이버
● Phillips 2 스크루 드라이버
● Torx T15 스크루 드라이버
● 5mm 육각 너트 스크루 드라이버
● 플라스틱 스크라이브
● 1/4" 일자 스크루 드라이버
● 접지부에 연결되는 손목 접지대
● ESD 매트
● 니들 노즈 플라이어
전면 베젤(선택 사항)
전면 베젤 제거
전제조건
1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템에서 작업하기 전에의 절차를 따릅니다.
3. 설치되어 있는 경우 랙에서 시스템을 제거하고 ESD 작업대에 놓습니다.
자세한 정보는 http://www.dell.com/poweredgemanuals에서 레일 설치 가이드를 참조하십시오.
4. 베젤 키를 가까이 두십시오.
노트 : 베젤 키는 LCD 베젤 패키지의 일부입니다.
단계
1. 베젤의 잠금을 해제합니다.
2. 분리 버튼을 누르고 베젤 왼쪽 끝을 분리합니다.
3. 오른쪽 끝을 고리에서 분리하여 베젤을 분리합니다.
노트: 이미지의 숫자는 정확한 단계를 설명하지 않습니다. 이러한 숫자는 순서를 나타냅니다.
다음 단계
전면 베젤을 설치합니다.

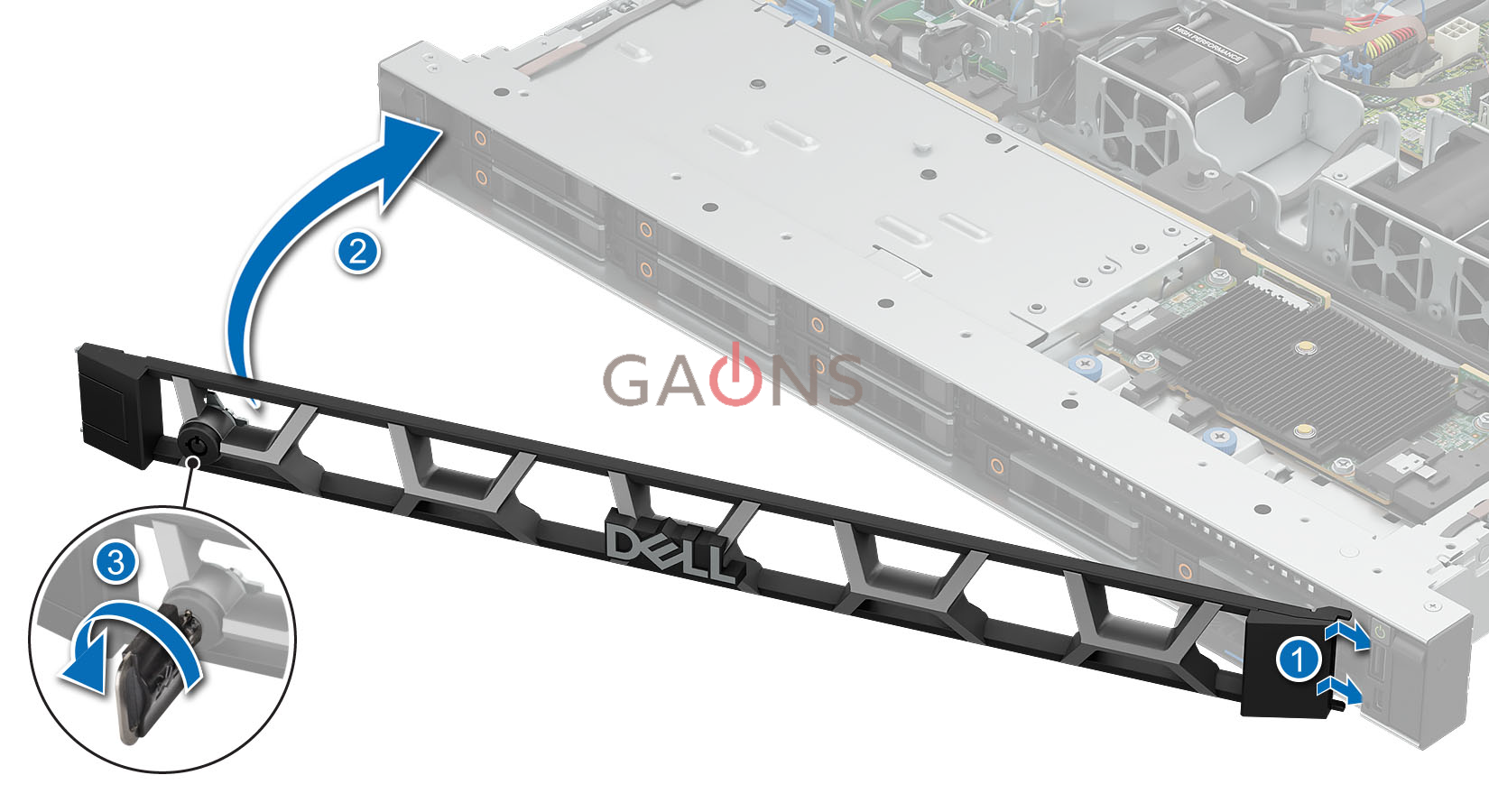

전면 베젤 설치
전제조건
1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템에서 작업하기 전에의 절차를 따릅니다.
단계
1. 베젤의 탭을 시스템의 슬롯에 맞추어 삽입합니다.
2. 분리 버튼이 딸깍 소리를 내며 제자리에 고정될 때까지 베젤을 누릅니다.
3. 베젤을 잠그십시오.
노트: 이미지의 숫자는 정확한 단계를 설명하지 않습니다. 이러한 숫자는 순서를 나타냅니다.
다음 단계
1. 시스템 내부 작업을 마친 후의 절차를 따릅니다.
시스템 커버
시스템 커버 제거
전제조건
1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템에서 작업하기 전에의 절차를 따릅니다.
단계
1. 1/4" 납작 머리 또는 Phillips #2 스크루 드라이버로 잠금 장치를 반시계 방향으로 돌려 잠금 해제 위치에 둡니다.
2. 시스템 커버가 뒤로 밀릴 때까지 릴리스 래치를 들어 올립니다.
3. 커버를 시스템에서 들어 올립니다.
노트: 이미지의 숫자는 정확한 단계를 설명하지 않습니다. 이러한 숫자는 순서를 나타냅니다.
다음 단계
1. 시스템 커버를 설치합니다.

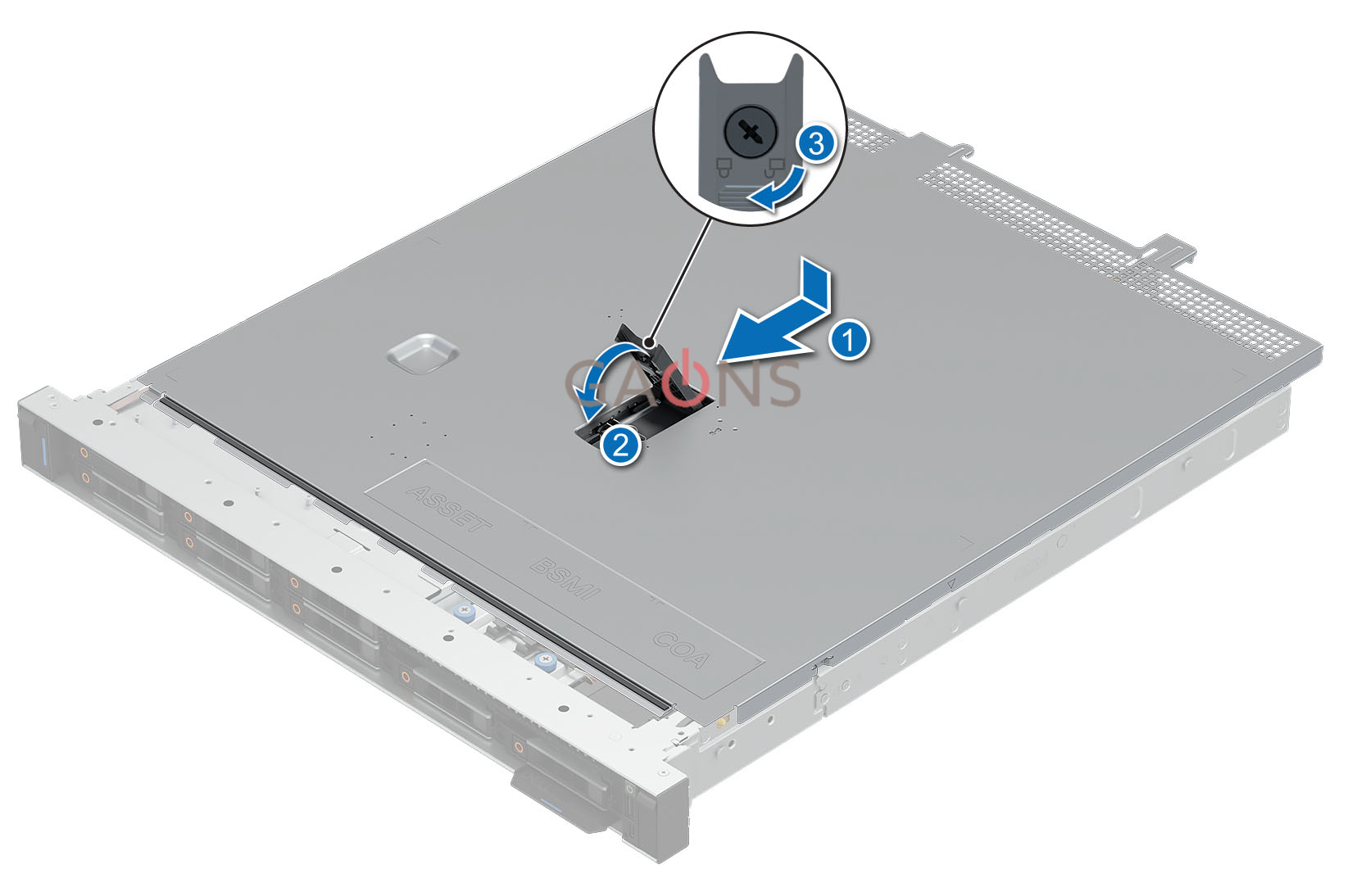

시스템 커버 설치
전제조건
1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템에서 작업하기 전에의 절차를 따릅니다.
단계
1. 시스템 커버의 탭을 시스템의 가이드 슬롯에 맞춥니다.
2. 시스템 커버 릴리스 래치를 닫습니다.
3. 1/4" 납작 머리 또는 Phillips(+) #2 스크루 드라이버를 사용하여 잠금 장치를 시계 방향으로 돌려 잠금 위치에 둡니다.
노트: 이미지의 숫자는 정확한 단계를 설명하지 않습니다. 이러한 숫자는 순서를 나타냅니다.
다음 단계
1. 시스템 내부 작업을 마친 후의 절차를 따릅니다.
출처: DELL 공식홈페이지(Dell PowerEdge R360 설치 및 서비스 매뉴얼)
이상입니다.
