Dell PowerEdge R760xa 시스템 구성 요소 설치 및 제거 (스펀지 / 브리지 카드 / GUP 라이저 모듈 카드)





안녕하세요. HPE 서버, HP 워크스테이션, 델(DELL), 아수스(ASUS) 서버/워크스테이션, 소프트웨어 (마이크로소프트, 레드햇, 리눅스) 유통 전문 업체인, 주식회사 가온에스 입니다.

---

오늘은 R760xa의 시스템 구성 요소 및 설치에 대해서 알아보도록 하겠습니다.



스펀지 제거



전제조건

1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템 내부에서 작업하기 전에의 절차를 따릅니다.
3. 후면 마운팅 전면 PERC 모듈을 제거합니다.
   ⓘ 주의 : 케이블을 연결 해제하기 전에 케이블 라우팅을 관찰해두십시오.
4. 스펀지는 브리지 카드가 있는 GPU에만 필요합니다.





단계

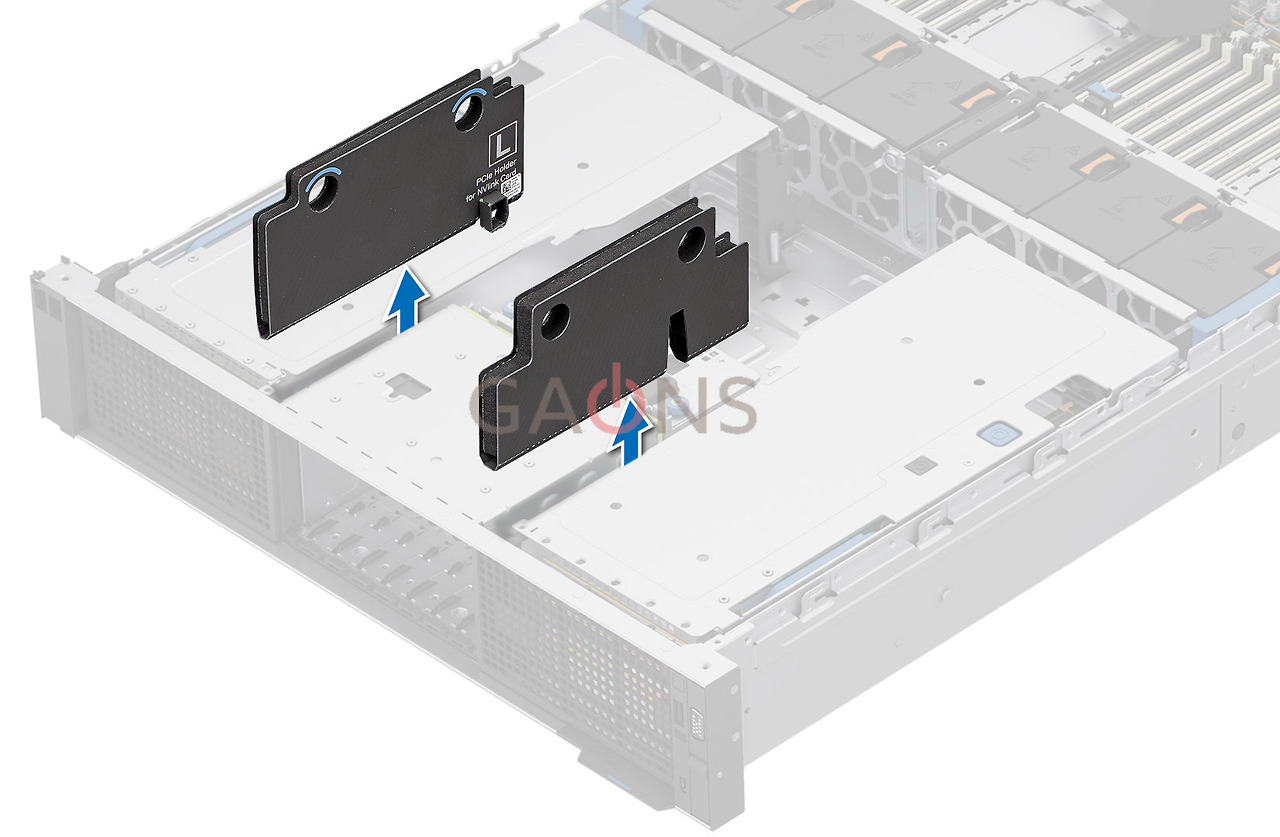

스펀지의 구멍을 사용하여 스펀지를 들어 올려 시스템에서 꺼냅니다.



그림 1. 스펀지 제거





다음 단계

1. 스펀지를 장착합니다.







스펀지 설치



전제조건

1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템 내부에서 작업하기 전에의 절차를 따릅니다.
3. 후면 마운팅 전면 PERC 모듈을 제거합니다.
   ⓘ 주의 : 케이블을 연결 해제하기 전에 케이블 라우팅을 관찰해두십시오.
4. 스펀지는 브리지 카드가 있는 GPU에만 필요합니다.



단계

가장자리를 잡고 스펀지를 드라이브 케이지 및 GPU 라이저 모듈 사이에 맞추어 삽입합니다.



그림 1. 스펀지 설치





다음 단계

1. 후면 마운팅 전면 PERC 모듈을 설치합니다.
2. 시스템 내부 작업을 마친 후에 나와 있는 절차를 따릅니다.



브리지 카드 제거



전제조건

1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템 내부에서 작업하기 전에의 절차를 따릅니다.
3. 후면 마운팅 전면 PERC 모듈을 제거합니다.
   ⓘ 주의 : 케이블을 연결 해제하기 전에 케이블 라우팅을 관찰해두십시오.


4. 스펀지를 제거합니다.
5. GPU 라이저 모듈을 제거합니다.
6. 브리지 카드의 수는 GPU에 따라 다릅니다.
7. 브리지 카드가 없는 GPU 카드 설치의 슬롯 우선 순위: 슬롯 31, 슬롯 36, 슬롯 33 및 슬롯 38
8. 브리지 카드가 없는 GPU 카드 설치의 슬롯 우선 순위: 슬롯 31, 슬롯 33, 슬롯 36 및 슬롯 38.



ⓘ 주의 : 지원되는 GPU 카드 및 슬롯 우선 순위에 대한 정보는 확장 카드 설치 지침을 참조하십시오.



단계

1. 가장자리를 잡고 브리지 카드를 당겨 GPU 카드에서 꺼냅니다.

   그림 1. 브리지 카드 제거



2. 브리지 카드를 장착하지 않는 경우 커버를 GPU 카드에 설치합니다.

   그림 2. 덮개 설치



다음 단계

1. 브리지 카드를 장착합니다.





브리지 카드 설치



전제조건

1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템 내부에서 작업하기 전에의 절차를 따릅니다.
3. 후면 마운팅 전면 PERC 모듈을 제거합니다.
   ⓘ 주의 : 케이블을 연결 해제하기 전에 케이블 라우팅을 관찰해두십시오.


4. 스펀지를 제거합니다.
5. GPU 라이저 모듈을 제거합니다.
6. 설치된 경우 GPU 카드를 꺼내고 GPU 카드의 슬롯 커버를 제거합니다.
   ⓘ 주의 : 나중에 사용할 수 있도록 슬롯 커버를 보관하고 브리지 카드를 사용하지 않는 경우 설치합니다.


7. 브리지의 수는 GPU에 따라 다릅니다.


ⓘ 주의 : 지원되는 GPU 카드 및 슬롯 우선 순위에 대한 정보는 확장 카드 설치 지침을 참조하십시오.





단계

1. 설치된 경우 커버를 GPU 카드에서 제거합니다.
   그림 1. 덮개 분리



   ⓘ 주의 : 나중에 사용할 수 있도록 커버를 보관합니다.

2. 브리지 카드를 GPU 카드의 슬롯에 맞춥니다.
3. GPU 카드에 단단히 장착될 때까지 브리지 카드를 누릅니다.
   그림 2. 브리지 카드 설치



다음 단계

1. GPU 라이저 모듈을 설치합니다.
2. 스펀지를 설치합니다.
3. 후면 마운팅 전면 PERC 모듈을 설치합니다.
4. 시스템 내부 작업을 마친 후에 나와 있는 절차를 따릅니다.







GPU 라이저 모듈 카드 홀더 제거

전제조건

1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템 내부에서 작업하기 전에의 절차를 따릅니다.
3. GPU 라이저 모듈을 제거합니다.

ⓘ 주의 : 시스템에는 HH(Half Height) GPU 카드 홀더만 있습니다.



단계

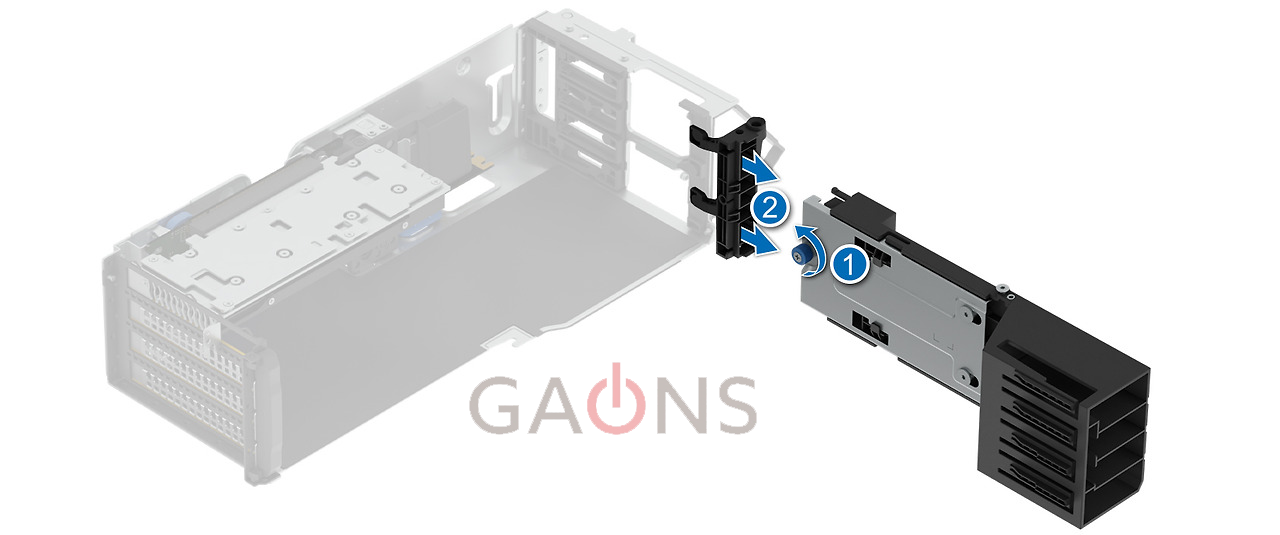

캡티브 나사를 풀고 HH GPU 카드 홀더를 당겨 GPU 라이저 모듈에서 꺼냅니다.



그림 1. HH 카드 홀더 제거

다음 단계

1. GPU 라이저 모듈 홀더를 장착합니다.



GPU 라이저 모듈 카드 홀더 설치



전제조건

1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템 내부에서 작업하기 전에의 절차를 따릅니다.
3. GPU 라이저 모듈을 제거합니다.



ⓘ 주의 : 시스템에는 HH(Half Height) GPU 카드 홀더만 있습니다.



 단계

HH GPU 카드 홀더를 GPU 라이저 모듈에 삽입하고 캡티브 나사를 조입니다.



그림 1. HH 카드 홀더 설치

다음 단계

1. SW GPU 카드를 GPU 라이저에 설치하고 하키 스틱을 누르고 GPU 설치(을)를 참조합니다.
2. 카드 홀더를 닫은 위치로 밀어 넣습니다.
3. GPU 라이저 모듈을 설치합니다.
4. 시스템 내부 작업을 마친 후에 나와 있는 절차를 따릅니다.











출처: DELL 공식홈페이지(Dell PowerEdge R760xa 설치 및 서비스 매뉴얼)
