오늘은 R760xa의 시스템 구성 요소 및 설치에 대해서 알아보도록 하겠습니다.



확장 카드 라이저 제거



전제조건

1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템 내부에서 작업하기 전에의 절차를 따릅니다.
3. 해당하는 경우 케이블을 확장 카드나 시스템 보드에서 연결 해제합니다.



ⓘ 주의 : 라이저 1 및 라이저 4만 지원됩니다.

▲ 경고 : BOSS-N1 모듈이 설치된 경우 라이저 3 보호물, 라이저 1 또는 라이저 4를 제거하기 전에 BOSS-N1 전원 케이블을 분리해야 합니다.

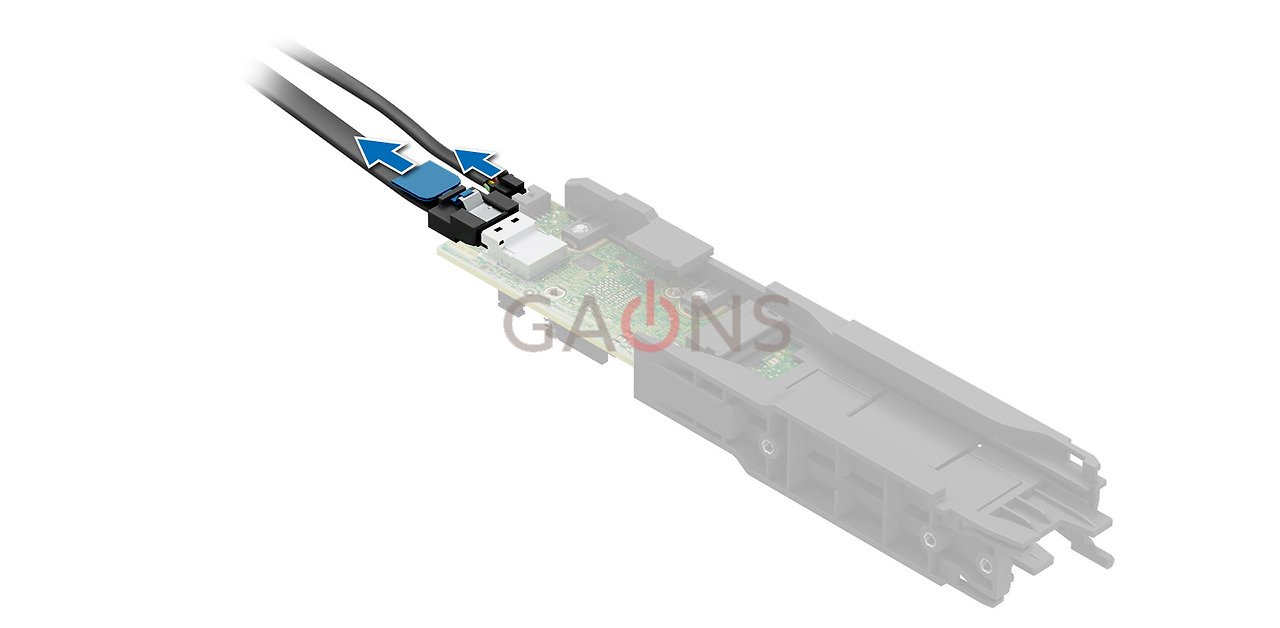

그림 1. BOSS-N1 전원 케이블 연결 해제





단계

1. 라이저의 캡티브 나사를 풉니다.

   2. 라이저의 파란색 버튼이나 파란색 릴리스 탭을 누르고 확장 카드 라이저의 가장자리를 잡아 시스템 보드의 라이저 커넥터에서 들어 올립니다.
ⓘ 주의 : 이미지의 숫자는 정확한 단계를 설명하지 않습니다. 이러한 숫자는 순서를 나타냅니다.

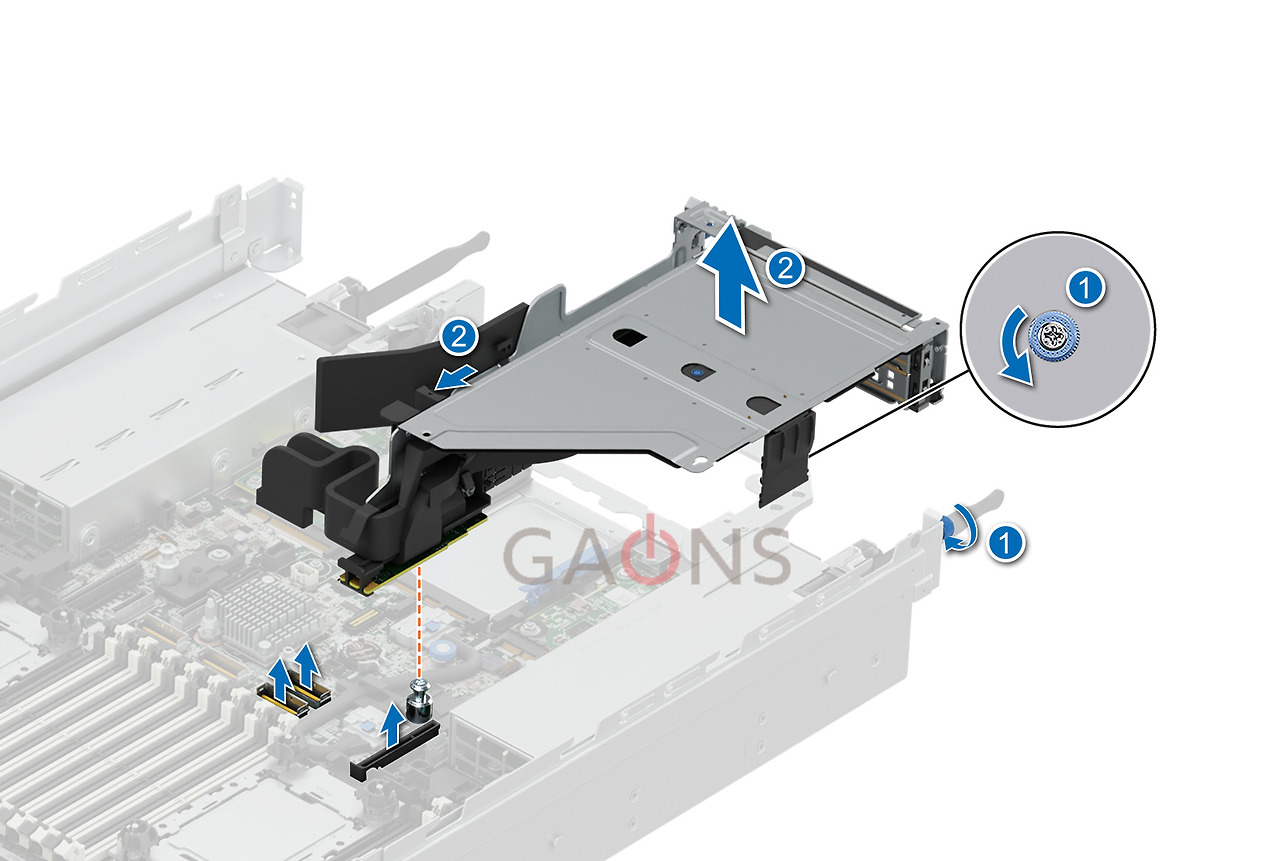

그림 2. 확장 카드 라이저(라이저 1) 제거

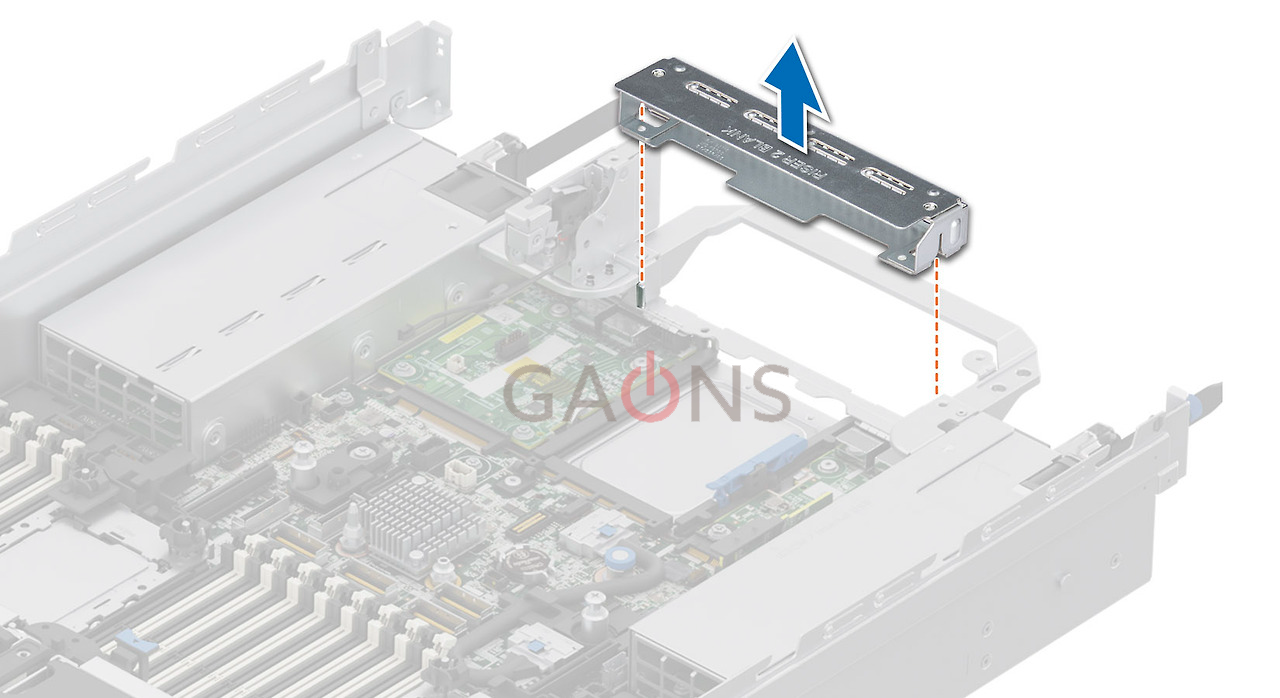

그림 3. 라이저 3 보호물 제거

그림 4. 확장 카드 라이저 2 보호물 제거

      3. 라이저를 장착하지 않는 경우 라이저 보호물을 설치하고 캡티브 나사를 조입니다.

ⓘ 주의 : 시스템의 FCC(Federal Communications Commission) 인증을 유지하려면 필러 브래킷을 빈 확장 카드 슬롯에 설치해야 합니다. 브래킷은 또한 시스템 안으로 먼지 및 이물질이 들어오는 것을 막고 시스템 내부의 적절한 냉각 및 공기 흐름을 도와줍니다.

그림 5. 라이저 3 보호물 설치

다음 단계

1. 확장 카드 라이저를 장착합니다.







확장 카드 라이저 설치



전제조건

1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템 내부에서 작업하기 전에의 절차를 따릅니다.
3. 공기 덮개를 제거합니다.
4. 제거된 경우 확장 카드를 확장 카드 라이저에 설치합니다.



ⓘ 주의 : 라이저 1을 설치하기 전에 라이저 2 보호물 및 라이저 3 보호물을 설치합니다.



◎ 경고 : GPU, 네트워크 카드 또는 다른 PCIe 디바이스를 Dell에서 검증 및 테스트하지 않은 시스템에 설치하지 마십시오. 미인증 및 미검증 하드웨어 설치로 인한 손상은 시스템 보증을 무효화하여 효력을 잃습니다.





단계

1. 가장자리 또는 접촉점을 잡고 확장 카드 라이저의 구멍을 시스템 보드의 가이드에 맞춥니다.
   ⓘ 주의 : 나중에 사용할 수 있도록 라이저 보호물을 보관합니다. 시스템의 미국 연방 통신위원회(FCC) 인증을 유지하려면 필러 브래킷을 빈 확장 카드 슬롯에 설치해야 합니다. 또한, 브래킷은 시스템 안으로 먼지 및 이물질이 들어오는 것을 막고 시스템 내부의 적절한 냉각 및 공기 흐름을 도와줍니다.


2. 확장 카드 라이저 커넥터가 시스템 보드 커넥터에 완전히 장착될 때까지 확장 카드 라이저를 제자리로 내리고 접촉점을 누릅니다.
3. 라이저와 시스템(있는 경우)의 캡티브 나사를 조입니다.

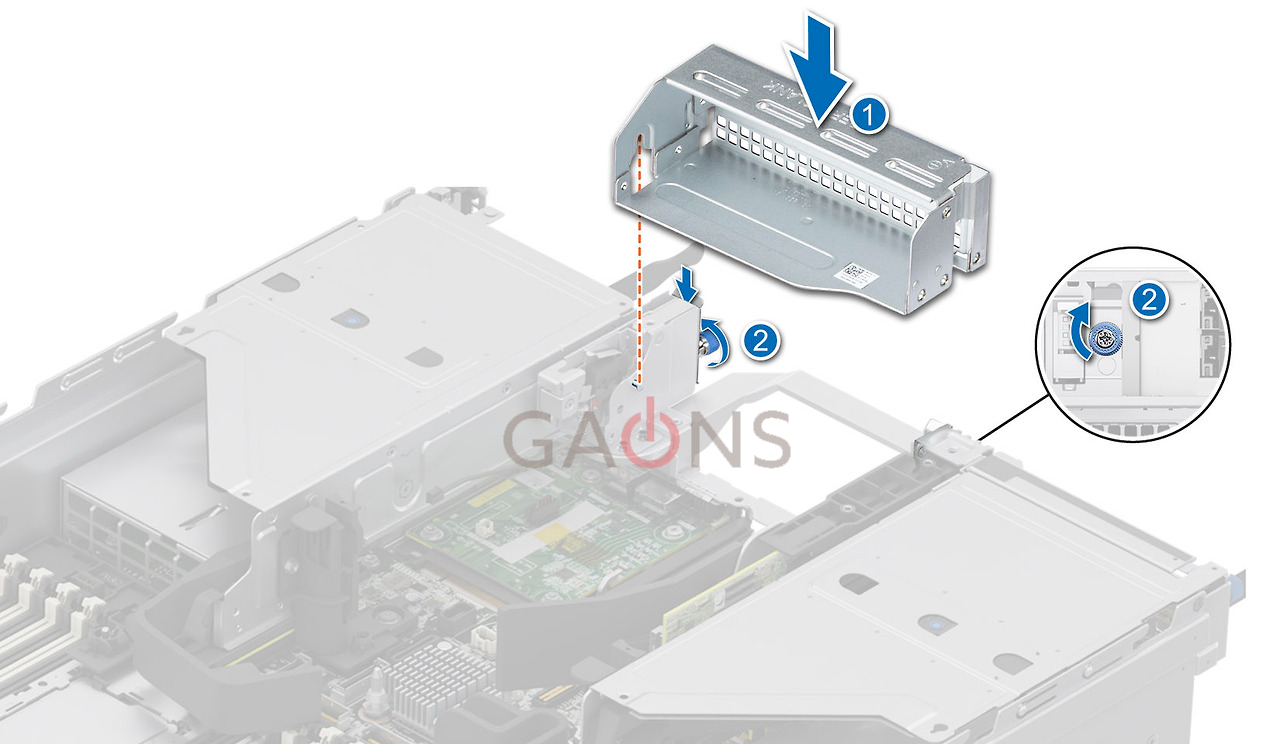

   그림 1. 확장 카드 라이저 보호물(라이저 2 보호물) 설치

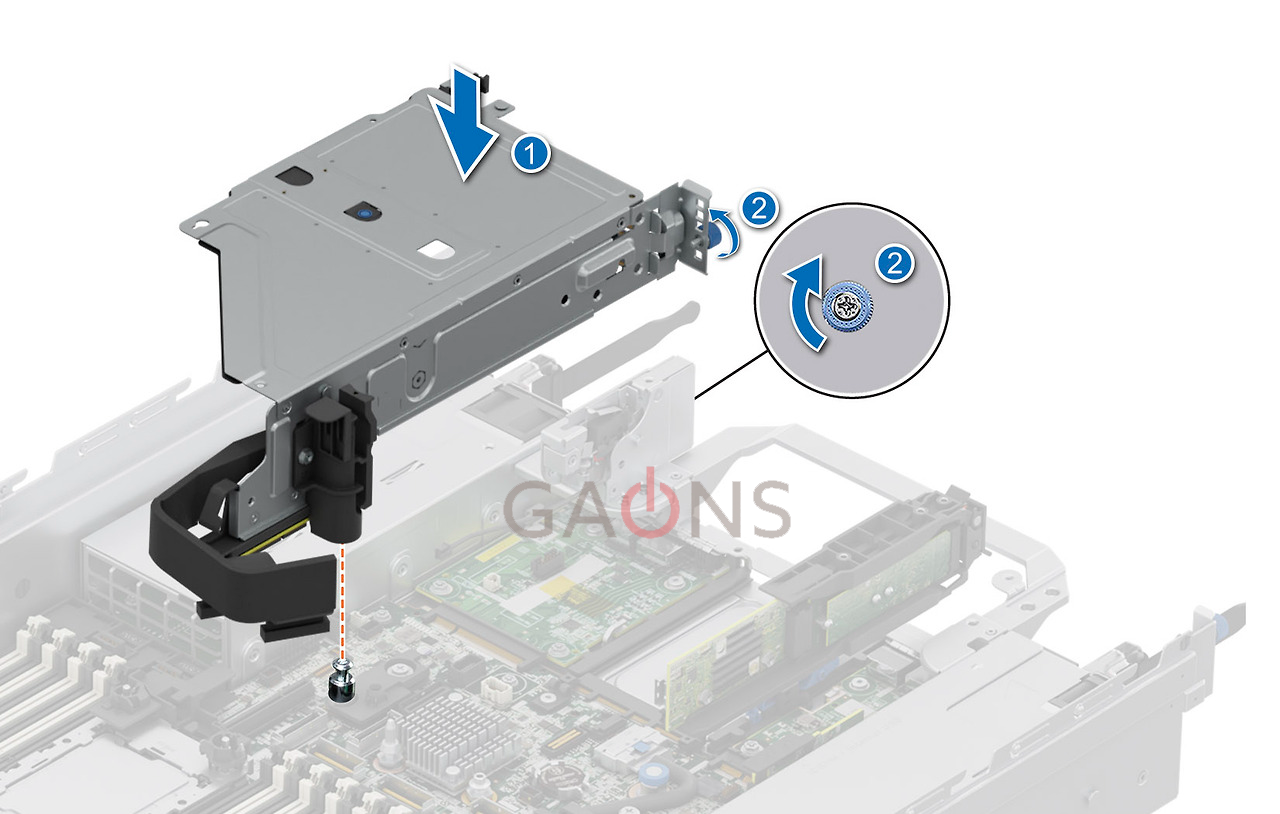

그림 2. 확장 카드 라이저 보호물(라이저 3 보호물) 설치

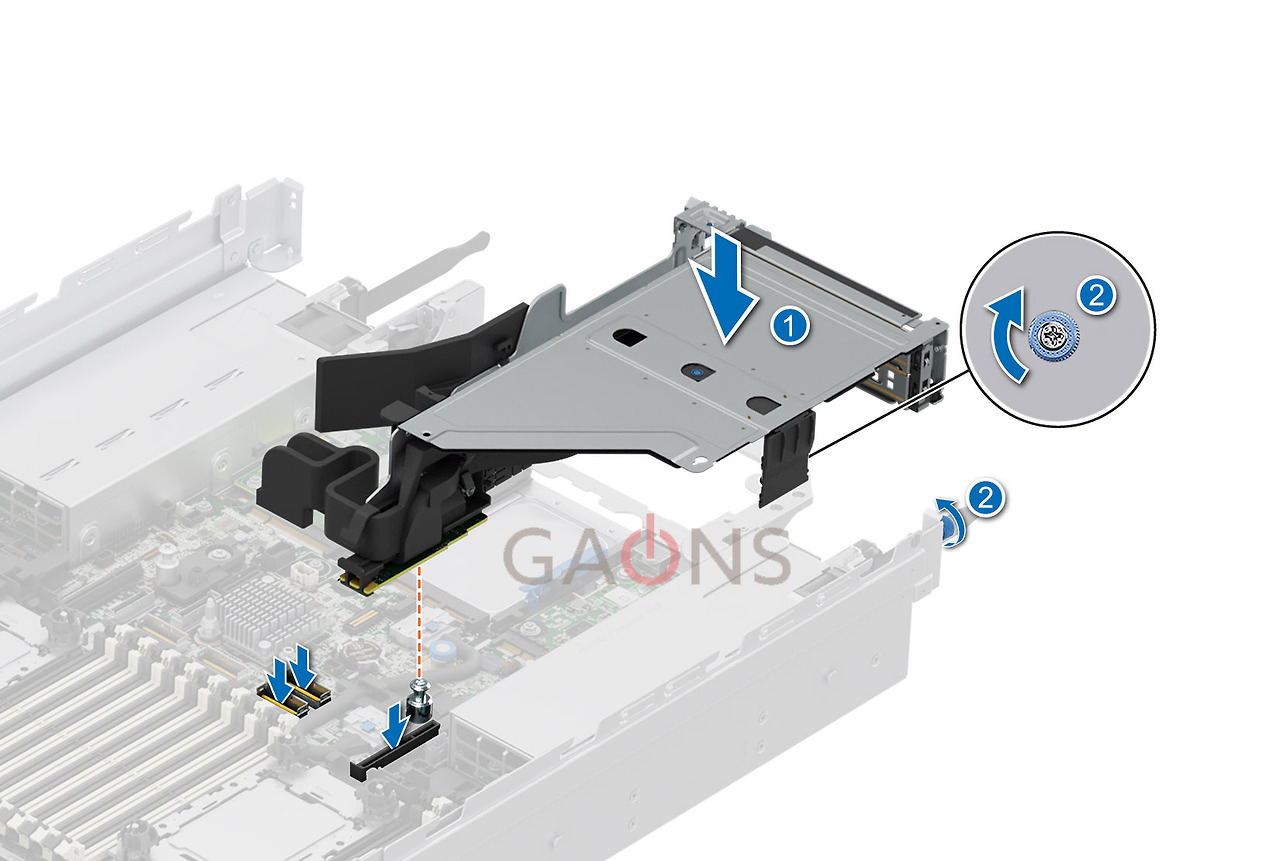

그림 3. 확장 카드 라이저(라이저 1) 설치





그림 4. 확장 카드 라이저(라이저 4) 설치



다음 단계

1. 필요한 경우 케이블을 확장 카드에 다시 연결합니다.
2. 공기 덮개를 설치합니다.
3. 시스템 내부 작업을 마친 후에 나와 있는 절차를 따릅니다.
4. 카드 설명서에 설명된 대로 카드에 필요한 모든 디바이스 드라이버를 설치합니다.





확장 카드 라이저에서 확장 카드 제거



전제조건

1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템 내부에서 작업하기 전에의 절차를 따릅니다.
3. 해당하는 경우 확장 카드에서 케이블을 연결 해제합니다.
4. 공기 덮개를 제거합니다.
5. 확장 카드 라이저를 제거합니다.

단계

1. 확장 카드 보존 래치 잠금 장치를 당기고 들어 올려 엽니다.
2. 카드를 라이저에서 제거하기 전에 카드 홀더를 당깁니다.
3. 확장 카드의 가장자리를 잡고 라이저에서 카드를 당깁니다.
   ⓘ 주의 : 이미지의 숫자는 정확한 단계를 설명하지 않습니다. 이러한 숫자는 순서를 나타냅니다.

   그림 1. 확장 카드 라이저에서 확장 카드 제거







4. 확장 카드를 교체하지 않는 경우 필러 브래킷을 설치하고 카드 보존 래치를 닫습니다.

   그림 2. 필러 브래킷 설치










   다음 단계

   1. 해당하는 경우 확장 카드를 확장 카드 라이저에 설치합니다.




확장 카드 라이저에 확장 카드 설치





전제조건

1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템 내부에서 작업하기 전에의 절차를 따릅니다.
3. 공기 덮개를 제거합니다.
4. 확장 카드 라이저를 제거합니다.
5. 새 확장 카드를 설치한 경우, 포장을 풀고 설치를 위한 카드를 준비합니다.

ⓘ 주의 : 지침을 보려면 카드와 함께 제공된 설명서를 참조하십시오.



단계

1. 확장 카드 보존 래치 잠금 장치를 당기고 들어 올려 엽니다.
2. 해당되는 경우 필러 브래킷을 분리합니다.
   ⓘ 주의 : 나중에 사용할 수 있도록 필러 브래킷을 보관해 두십시오. 시스템의 미국 연방 통신위원회(FCC) 인증을 유지하려면 필러 브래킷을 빈 확장 카드 슬롯에 설치해야 합니다. 브래킷은 또한 시스템 안으로 먼지 및 이물질이 들어오는 것을 막고 시스템 내부의 적절한 냉각 및 공기 흐름을 도와줍니다.


   그림 1. 필러 브래킷 분리







3. 카드의 가장자리를 잡고 카드를 라이저의 커넥터에 맞춥니다.
4. 장착될 때까지 카드를 확장 카드 커넥터 안에 단단히 삽입합니다.
5. 확장 카드 고정 래치를 닫습니다.
6. 카드 홀더를 눌러 카드를 라이저 안에 고정합니다.

ⓘ 주의 : 이미지의 숫자는 정확한 단계를 설명하지 않습니다. 이러한 숫자는 순서를 나타냅니다.

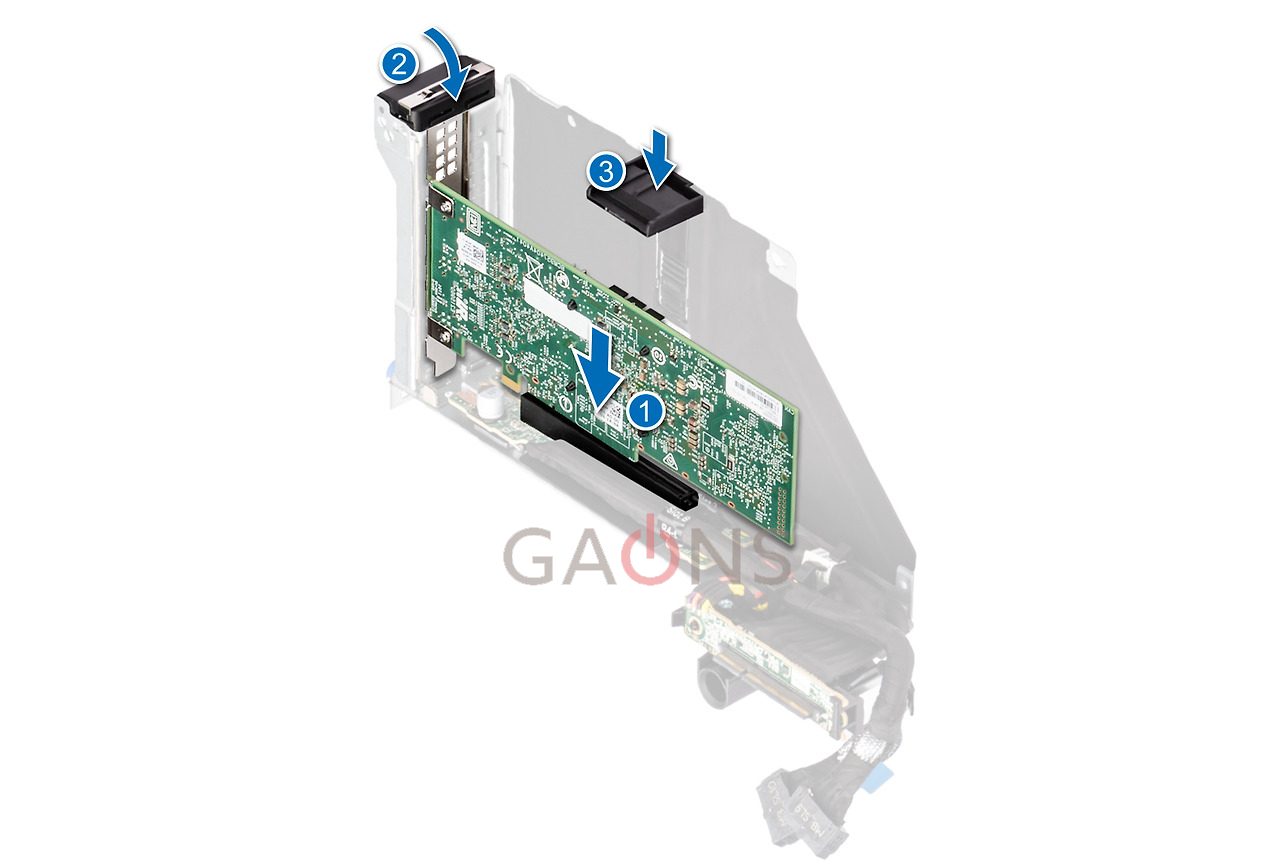

그림 2. 확장 카드 라이저에 확장 카드 설치



다음 단계

1. 해당하는 경우 케이블을 확장 카드에 연결합니다.
2. 확장 카드 라이저를 설치합니다.
3. 공기 덮개를 설치합니다.
4. 시스템 내부 작업을 마친 후에 나와 있는 절차를 따릅니다.
5. 카드 설명서에 설명된 대로 카드에 필요한 모든 디바이스 드라이버를 설치합니다.







출처: DELL 공식홈페이지(Dell PowerEdge R760xa 설치 및 서비스 매뉴얼)
