HPE DL380G10 후속모델인 DL380 GEN10 PLUS 에서 SYSTEMS INSIGHT DISPLAY (= SID) 설치 관련하여 설명 드립니다. 본 자료는 모두 HPE 공식 홈페이지에서 추출한 자료이며, 유저 가이드를 참고했습니다.
(자료출처: HPE 공식홈페이지 유저가이드 https://support.hpe.com/hpesc/public/docDisplay?docId=a00114989en_us&page=GUID-31E40FCD-1575-4064-95D0-F94F0A752368.html )
1. HPE DL380 G10 PLUS 서버 Systems Insight Display 설치 방법
1) 서버 전원을 끕니다.
2) 모든 전원을 제거합니다.
a. 전원에서 각 전원 코드를 분리합니다.
b. 서버에서 각 전원 코드를 분리합니다.
3) 다음 중 하나를 수행하십시오.
a. 랙에서 서버를 확장합니다.
b. 랙에서 서버를 제거합니다.
4) 액세스 패널을 제거합니다.
5) 다음 중 하나를 수행하십시오.
a. 공기 조절 장치를 제거합니다.
b. 설치된 경우 4LFF 미드플레인 드라이브 케이지를 제거합니다.
6) 팬 케이지를 제거합니다.
7) 전원 스위치/SID 모듈 커넥터에서 전원 스위치 모듈 케이블을 분리합니다.
SID 모듈 케이블은 동일한 커넥터에 연결됩니다.
8) 전원 스위치 모듈을 제거합니다. T-10 나사를 보관합니다.
주의: 케이블을 배선할 때 케이블이 끼이거나 구겨질 수 있는 위치에 있지 않은지 확인하십시오.
9) 서버 전면에 있는 구멍을 통해 SID 케이블을 배선한 다음 SID 모듈을 설치합니다. T-10 나사를 사용하여 모듈을 고정합니다.
10) SID 모듈 케이블을 전원 스위치/SID 모듈 커넥터에 연결합니다.
11) 팬 케이지를 설치합니다.
12) 다음 중 하나를 수행하십시오.
a. 공기 배플을 설치합니다.
b. 미드플레인 또는 공기 조절 장치를 설치합니다.
13) 액세스 패널을 설치합니다.
14) 서버를 랙에 밀어 넣습니다.
15) 각 전원 코드를 서버에 연결합니다.
16) 각 전원 코드를 전원에 연결합니다.
17) 서버 전원을 켭니다.
2. HPE DL380G10 PLUS 파워 증설 방법
1) 케이블 관리 장치를 풀어 후면 패널에 접근하세요.
2) 공백을 제거하십시오.
경고: 뜨거운 표면으로 인한 부상 위험을 줄이려면 전원 공급 장치 또는 전원 공급 장치 보호물을 만지기 전에 식히십시오.
3) 딸깍 소리가 나면서 제자리에 고정될 때까지 전원 공급 장치를 전원 공급 장치 베이에 삽입합니다.
4) 전원 코드를 전원 공급 장치에 연결하십시오.
5) 전원 공급 장치 핸들에 부착된 스트레인 릴리프 스트랩에 전원 코드를 고정합니다.
a. 전원 공급 장치 핸들에서 스트레인 릴리프 스트랩을 풀어냅니다.
주의: 전원 코드나 서버 케이블의 내부 전선이 손상되는 것을 방지하려면 꽉 구부리는 반경을 피하십시오. 전원 코드와 서버 케이블을 피복에 주름이 생길 정도로 세게 구부리지 마십시오.
b. 스트레인 릴리프 스트랩으로 전원 코드를 고정합니다.
전원 공급 장치 핸들 주위로 스트랩의 추가 길이를 감습니다.
6) 전원 코드를 전원에 연결하십시오.
7) 전원 공급 장치 LED를 관찰합니다.
3. HPE DL380G10 PLUS 800W 파워 증설방법 (주요 파워모델 예시)
1) 전원 공급 장치 보호물을 제거합니다.
2) Ring Tongue 을 제거합니다.
3) Ring Tongue 을 -48V DC 전원의 접지 케이블에 압착합니다.
4) 터미널 블록 커넥터를 제거합니다.
5) 터미널 블록 커넥터의 나사를 푼다.
6) 접지선을 접지 나사와 와셔에 부착하고 1.47N·m(13lb-in)의 토크로 조입니다. 접지선은 -48V 전선과 복귀선 앞에 연결해야 합니다.
7) -48V 전선을 터미널 블록 커넥터의 왼쪽에 삽입한 다음 나사를 1.3N·m(10lb-in)의 토크로 조입니다.
8) 리턴 와이어를 커넥터 오른쪽에 삽입한 다음 나사를 1.3N·m(10lb-in)의 토크로 조입니다.

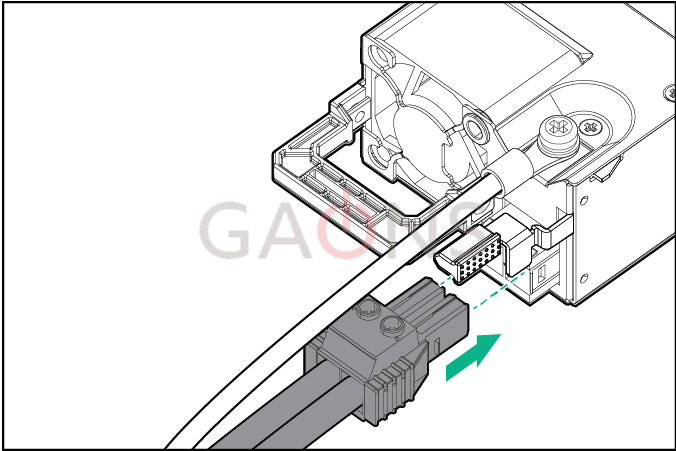

9) 터미널 블록 커넥터를 전원 공급 장치에 설치합니다.
10) 전원 공급 장치 핸들에 부착된 스트레인 릴리프 스트랩에 전원 코드, 전선 및/또는 케이블을 고정합니다.
a. 전원 공급 장치 핸들에서 스트레인 릴리프 스트랩을 풀어냅니다.
주의: 전원 코드나 서버 케이블의 내부 전선이 손상되는 것을 방지하려면 꽉 구부리는 반경을 피하십시오. 전원 코드와 서버 케이블을 피복에 주름이 생길 정도로 세게 구부리지 마십시오.
b. 스트레인 릴리프 스트랩으로 전원 코드, 전선, 케이블을 고정합니다. 전원 공급 장치 핸들 주위로 스트랩의 추가 길이를 감습니다.
11) 딸깍 소리가 날 때까지 전원 공급 장치를 베이에 밀어 넣습니다.
12) -48V DC 전원이 꺼져 있는지 또는 PDU 차단기가 꺼짐 위치에 있는지 확인한 다음 전원 코드를 -48V DC 전원 또는 PDU에 연결합니다.
13) 전원 공급 장치에 -48V를 공급하려면 -48V 전원을 켜거나 PDU 차단기를 켜짐 위치로 전환합니다.
14) 전원 공급 장치 LED가 녹색인지 확인하십시오.
이상입니다.
