HPE DL380G10 PLUS PCIe 슬롯 장착에 관하여 설명 드립니다.

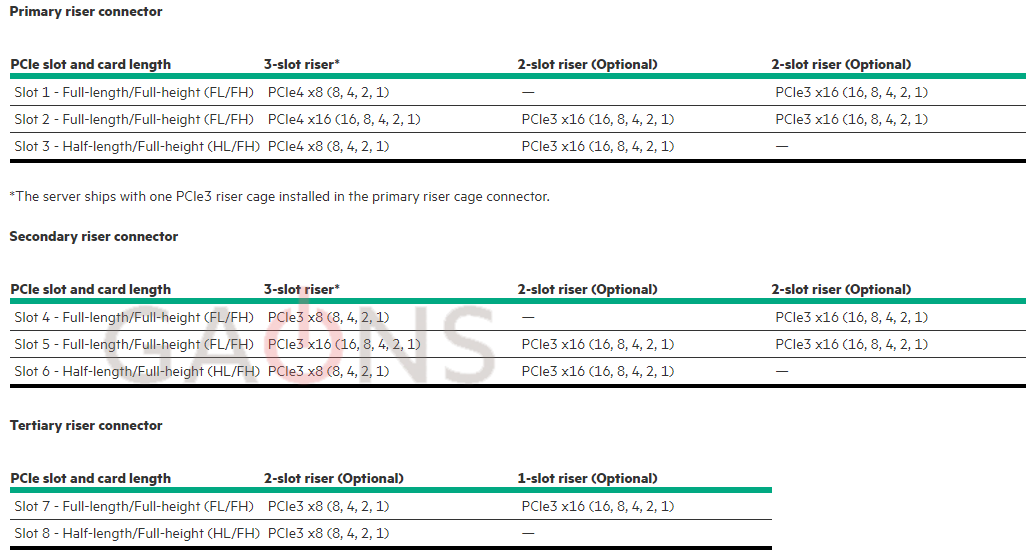

*슬롯 디스크립션 예시:

자료출처: HPE 공식 홈페이지



자료출처: HPE 공식 홈페이지



HPE DL380G10 PLUS Expansion 보드 설치



1) 서버 전원을 끕니다.



2) 모든 전원을 제거합니다.
    a. 전원에서 각 전원 코드를 분리합니다.
    b. 서버에서 각 전원 코드를 분리합니다.



3) 다음 중 하나를 수행하십시오.
    a. 랙에서 서버를 확장합니다.
    b. 랙에서 서버를 제거합니다.



4) 액세스 패널을 제거합니다.



5) 라이저 케이지를 제거합니다.

자료출처: HPE 공식 홈페이지





6) 라이저 케이지에서 PCIe 보호물을 식별한 후 제거합니다.

자료출처: HPE 공식 홈페이지





7) 확장 보드를 설치합니다.

자료출처: HPE 공식 홈페이지





8) 확장 보드에 내부 케이블이 필요한 경우 케이블을 연결합니다.



9) 라이저 케이지를 설치합니다.

자료출처: HPE 공식 홈페이지



10) 액세스 패널을 설치합니다.



11) 서버를 랙에 밀어 넣습니다.



12) 각 전원 코드를 서버에 연결합니다.



13) 각 전원 코드를 전원에 연결합니다.



14) 서버 전원을 켭니다.



이상입니다.
