[HPE] HPE ProLiant DL320 Gen11 라이저 보드 및 PCIe 슬롯과 스위치보드 구성 요소 + 가속 슬롯 번호 매기기





안녕하세요. HPE 서버, HP 워크스테이션, 델(DELL), 아수스(ASUS) 서버/워크스테이션, 소프트웨어 (마이크로소프트, 레드햇, 리눅스) 유통 전문 업체인, 주식회사 가온에스 입니다.



HPE ProLiant DL320 Gen11 라이저 보드 구성 요소



이번 포트스에서는 HPE ProLiant DL320 Gen11 라이저 보드 구성 요소에 대해서 포스트 합니다.

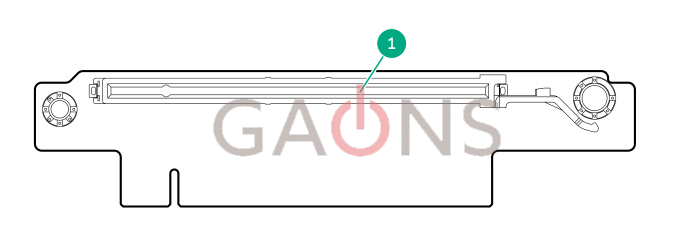

항목	내용	지원되는 폼 팩터
1	PCIe5 x16 (16, 8, 4, 2 (Gen4))	전체 높이, 절반 길이 반 높이, 반 길이 (낮은 프로필)



GPU 라이저 보드

항목	내용	지원되는 폼 팩터
1	PCIe5 x16 (16, 8, 4, 2 (Gen4))	전체 높이, 전체 길이 반 높이, 반 길이 (낮은 프로필)
2	전원 커넥터

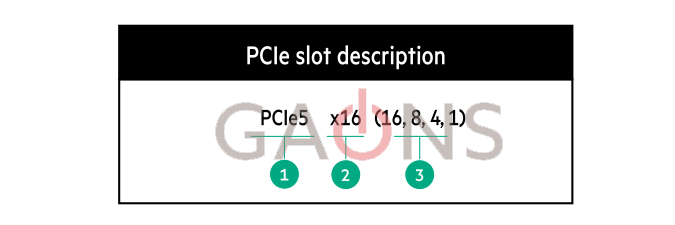

PCIe5 슬롯 설명





항목	내용	정의
1	PCI Express 버전	각 PCIe 버전은 프로세서와 주변 장치 간의 특정 데이터 전송 속도에 해당합니다.  일반적으로 버전 업데이트는 전송 속도의 증가에 해당합니다. PCIe 1.x PCIe 2.x PCIe 3.x PCIe 4.x PCIe 5.x PCIe 기술은 지속적으로 개발되고 있습니다. 최신 정보는 PCI-SIG 웹사이트를 참조하세요.
2	물리적 커넥터 링크 폭	PCIe 장치는 인터커넥트 또는 링크라는 논리적 연결을 통해 통신합니다.  물리적 수준에서 링크는 하나 이상의 차선으로 구성됩니다.  차선 수는 x 접두사로 작성되며, 일반적으로 가장 큰 크기는 x16입니다. x1 x2 x4 x8 x16
3	협상 가능한 링크 너비	이 숫자들은 슬롯이 지원하는 최대 링크 대역폭에 해당합니다.







PCIe 스위치 보드 구성 요소



항목	내용	연결 대상
1	스위치 보드 다운스트림 포트 1	MCIO 포트 4
2	스위치 보드 다운스트림 포트 2	MCIO 포트 3
3	스위치 보드 신호 연장 커넥터	스위치 보드 사이드밴드 커넥터
4	스위치 보드 전원 커넥터	드라이브 박스 5 전원 커넥터 및 드라이브 박스 3 전원 커넥터
5	스위치 보드 다운스트림 포트 3	MCIO 포트 2
6	스위치 보드 다운스트림 포트 4	MCIO 포트 1
7	GPU 라이저 슬롯 5 MCIO 커넥터(SEC)	GPU 라이저 슬롯 5
8	GPU 라이저 슬롯 5 MCIO 커넥터(PRIM)
9	GPU 라이저 슬롯 6 MCIO 커넥터(SEC)	GPU 라이저 슬롯 6
10	GPU 라이저 슬롯 6 MCIO 커넥터(PRIM)
11	GPU 라이저 슬롯 5 및 6 전원 커넥터	GPU 라이저 슬롯 6 (P2) GPU 라이저 슬롯 5 (P3)
12	GPU 라이저 슬롯 3 및 4 전원 커넥터	GPU 라이저 슬롯 3 (P2) GPU 라이저 슬롯 4 (P3)
13	GPU 라이저 슬롯 4 MCIO 커넥터(SEC)	GPU 라이저 슬롯 4
14	GPU 라이저 슬롯 4 MCIO 커넥터(PRIM)
15	GPU 라이저 슬롯 3 MCIO 커넥터(SEC)	GPU 라이저 슬롯 3
16	GPU 라이저 슬롯 3 MCIO 커넥터(PRIM)





가속 슬롯 번호 매기기



리어 라이저 케이지 구성



단일 폭 GPU 구성

• 4개의 SFF NVMe 드라이브 구성을 갖춘 단일 폭 가속기 1대
• 단일 폭 가속기 1개(E3 8개 포함).S 드라이브 구성

• 4개의 SFF NVMe 드라이브 구성을 갖춘 단일 폭 가속기 2개
• 8개의 E3를 갖춘 단일 폭 가속기 2개.S 드라이브 구성

• 4개의 SFF NVMe 드라이브 구성을 갖춘 4개의 단일 폭 가속기
• 8개의 E3를 갖춘 4개의 단일 폭 가속기.S 드라이브 구성



이중 폭 GPU 구성

• 4개의 SFF NVMe 드라이브 구성을 갖춘 이중 폭 가속기 1대
• 8 E3의 이중 폭 가속기 1개.S 드라이브 구성

• 4개의 SFF NVMe 드라이브 구성을 갖춘 2개의 이중 폭 가속기
• 2개의 이중 폭 가속기와 8개의 E3.S 드라이브 구성





 출처: HPE 공식홈페이지(HPE ProLiant DL320 Gen11 유저 가이드)
