이번 포트스에서는 HPE ProLiant DL320 Gen11 드라이브 베이 번호 지정에 대해서 포스트 합니다.
SFF 드라이브 베이 번호 지정
다음 드라이브 백플레인 옵션은 모든 SFF 드라이브 구성에서 지원됩니다:
- 2 SFF 병렬 드라이브 백플레인:
- 2 SFF 24G x4 NVMe / SAS UBM3 BC
- 2 SFF 24G x4 NVMe / SAS UBM6 BC
- 8 SFF 드라이브 백플레인:
- 8 SFF 24G x 1 NVMe / SAS UBM3 BC
- 8 SFF 24G x1 NVMe / SAS UBM6 BC
- 8 SFF 24G x4 NVMe / SAS UBM3 BC
- 8 SFF 24G x4 NVMe / SAS UBM6 BC
GPU 라이저 케이지가 있는 서버에서는 다음과 같은 드라이브 백플레인 옵션이 지원됩니다:
- 4 SFF 드라이브 백플레인:
- 2x 2SFF 24G x4 NVMe / SAS UBM3 BC
- 2x 2SFF 24G x4 NVMe / SAS UBM6 BC
드라이브 백플레인 설명에 대한 자세한 내용은 드라이브 백플레인 명명을 참조하세요.
8 SFF 드라이브 베이 번호 매기기

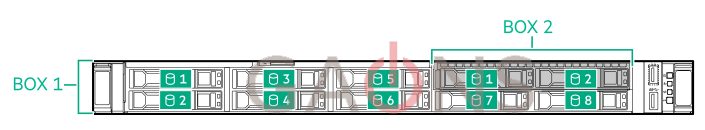

8 + 2 SFF 드라이브 베이 번호 매기기
| 박스 | 드라이브 베이 |
| 1 | 1–8 |
| 2 | 1과 2 |
4 SFF 드라이브 베이 번호 매기기
| 박스 | 드라이브 베이 |
| 1 | 1과 2 |
| 2 | 1과 2 |
SFF 드라이브 구성에서:
- 드라이브는 박스 1과 옵션 박스 2에 할당됩니다.
- SAS, SATA, NVMe가 지원됩니다.
-
핫 플러그 SAS 드라이브를 관리하려면 다음 스토리지 컨트롤러 중 하나를 설치합니다:
- HPE SR/MR 타입-p Gen11 스토리지 컨트롤러
- HPE MR 타입-o Gen11 스토리지 컨트롤러(OROC)
- NVMe 드라이브를 설치할 때는 모든 U.2 또는 모든 U.3 드라이브를 설치합니다. 동일한 상자에 NVMe 드라이브 유형을 혼합하여 설치하는 것은 지원되지 않습니다.
LFF 드라이브 베이 번호 매기기
다음 드라이브 백플레인 옵션은 모든 LFF 드라이브 구성에서 지원됩니다:
- 4 LFF 12G x1 SAS UBM2 LP
- 4 LFF 12G x1 SAS UBM6 LP
드라이브 백플레인 설명에 대한 자세한 내용은 드라이브 백플레인 명명을 참조하세요.
4 LFF 드라이브 베이 번호 매기기
12 LFF 드라이브 베이 번호 매기기
상자 1
박스 3/박스 5
LFF 드라이브 구성에서:
- 모든 드라이브는 박스 1에 속합니다.
- 핫 플러그, SAS 및 SATA 드라이브가 지원됩니다.
- 핫 플러그 SAS 드라이브를 관리하려면 HPE MR 타입-o Gen11 스토리지 컨트롤러(OROC)를 설치합니다.
E3.S 드라이브 베이 번호 매기기
8 E3.S 32G x4 NVMe UBM5 E3C 드라이브 백플레인 옵션이 지원됩니다.
드라이브 백플레인 설명에 대한 자세한 내용은 드라이브 백플레인 명명을 참조하세요.
출처: HPE 공식홈페이지(HPE ProLiant DL320 Gen11 유저 가이드)
