오늘은 HPE DL380a Gen12 전면 패널 / 후면 패널 / 내부 구성요소에 대해서 알아보도록 하겠습니다.
전면 패널 구성 요소
SFF 드라이브 구성
| 항목 | 묘사 |
| 1 | 일련 번호/iLO 정보 당기기 탭 |
| 2 | iLO 서비스 포트 |
| 3 | USB 3.2 Gen 1 포트 |
| 4 | SFF 드라이브 |
| 5 | NS204i-u 부팅 장치(옵션) |
E3입니다. S 드라이브 구성
| 항목 | 묘사 |
| 1 | 일련 번호/iLO 정보 당기기 탭 |
| 2 | iLO 서비스 포트 |
| 3 | USB 3.2 Gen 1 포트 |
| 4 | E3입니다. S 드라이브 |
| 5 | NS204i-u 부팅 장치(옵션) |
일련 번호/iLO 정보 당김 탭은 양면입니다.
한쪽에는 서버 일련 번호와 고객 자산 태그 레이블이 표시됩니다.
다른 쪽에는 기본 iLO 계정 정보가 표시됩니다
전면 패널 LED 및 버튼
| 항목 | 묘사 | 상태 | 정의 |
| 1 | 전원 켜기/대기 버튼 및 시스템 전원 LED | 녹색으로 켜짐 | 시스템 켜짐 |
| 녹색으로 깜박임 | 전원 켜기 시퀀스 수행 | ||
| 호박색으로 켜짐 | 시스템이 대기 상태입니다. | ||
| 끄기 | 전원이 공급되지 않음 | ||
| 2 | 상태 LED |
녹색으로 켜짐 | 보통 |
| 녹색으로 깜박임 | iLO가 재부팅 중입니다. | ||
| 황색으로 깜박임 | 시스템 성능 저하 | ||
| 빨간색으로 깜박임 | 시스템 중요 | ||
| 3 | OCP NIC 상태 LED |
녹색으로 켜짐 | 네트워크에 연결됨 |
| 녹색으로 깜박임 | 네트워크 활성 | ||
| 끄기 | 네트워크 활동 없음 | ||
| 4 | UID 버튼/LED |
진한 파란색 | 활성화 |
| 파란색으로 깜박임 |
|
||
| 끄기 |
1. 모든 LED가 동시에 깜박이면 전원 오류가 발생한 것입니다. 자세한 내용은 전면 패널 LED 전원 오류 코드를 참조하세요.
후면 패널 구성 요소
| 항목 | 묘사 |
| 1 | M-CRPS1 8 |
| 2 | M-CRPS1 6 |
| 3 | 슬롯 1 PCIe5 x16 |
| 4 | 슬롯 2 PCIe5 x16 |
| 5 | 슬롯 3 PCIe5 x16 |
| 6 | 슬롯 4 PCIe5 x16 |
| 7 | 슬롯 5 PCIe5 x16 |
| 8 | 슬롯 6 PCIe5 x16 |
| 9 | M-CRPS1 7 |
| 10 | M-CRPS1 5 |
| 11 | M-CRPS1 3 |
| 12 | M-CRPS1 1 |
| 13 | IX 포트2 (선택 사항) |
| 14 | 슬롯 28 OCP B PCIe5 x8/x163 |
| 15 | 슬롯 27 OCP A PCIe5 x8/x163 |
| 16 | iLO 전용 네트워크 포트4 |
| 17 | USB 3.2 Gen 1 포트4 |
| 18 | VGA 포트4 |
| 19 | M-CRPS1 4 |
| 20 | M-CRPS1 2 |

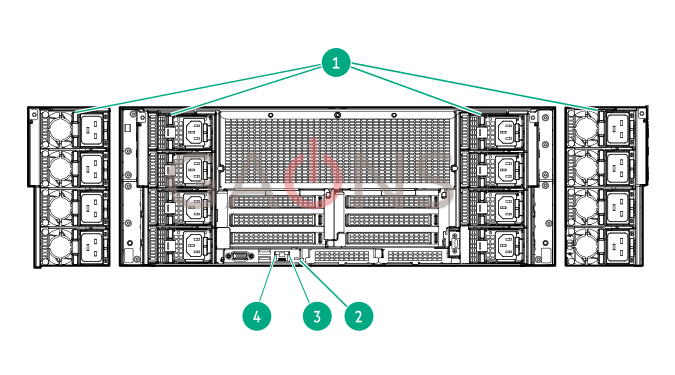

후면 패널 LED
항목발광 다이오드상태정의
| 항목 | 발광 다이오드 | 상태 | 정의 |
| 1 | 전원 공급 장치 | 녹색으로 켜짐 | 전원 공급 장치가 정상적으로 작동하고 있습니다. |
| 녹색으로 깜박임 |
|
||
| 호박색으로 켜짐 | 다음 조건 중 하나 이상이 존재합니다.
|
||
| 끄기 | 다음 조건 중 하나 이상이 존재합니다.
|
||
| 2 |
사용자 정의1
|
진한 파란색 | 활성화 |
| 파란색으로 깜박임 |
|
||
| 끄기 | 비활성화 | ||
| 3 | iLO 상태1 | 녹색으로 켜짐 | 네트워크에 줄지어 있음 |
| 녹색으로 깜박임 | 네트워크 활성 | ||
| 끄기 | 네트워크 활동 없음 | ||
| 4 | iLO 링크1 | 녹색으로 켜짐 | 네트워크 링크 |
| 끄기 | 네트워크 링크 없음 |
구성 요소 터치포인트
특정 구성 요소는 색상으로 구분되어 있습니다.
이러한 색상은 제거 프로세스에 권장되는 터치 영역을 나타내며 구성 요소를 제거하기 전에 시스템을 종료해야 하는지 여부를 나타냅니다.
다음 다이어그램은 예제일 뿐입니다.
HPE 핫 플러그 빨간색
핫플러그 빨간색은 핫플러그 가능 구성 요소를 나타냅니다.
이러한 구성 요소는 시스템이 실행되는 동안 제거 및 설치할 수 있으며, 이렇게 해도 시스템이 종료되지 않습니다.
구성 요소 예:
- 이중화 전원 구성의 전원 공급 장치
- 핫플러그 팬
- 핫플러그 드라이브
- 핫 플러그 부팅 장치의 M.2 SSD
HPE 터치포인트 블루
터치포인트 블루는 콜드 플러그가 가능한 구성 요소를 나타냅니다.
이러한 구성 요소는 시스템을 종료해야 합니다.
그렇지 않으면 시스템 오류 또는 데이터 손실이 발생할 수 있습니다.
콜드 플러그형 구성 요소는 비전기 구성 요소의 접점을 나타낼 수도 있습니다.
구성 요소 예:
- 저장 장치
- 팬 케이지
- 시스템 보드
- 에너지 팩

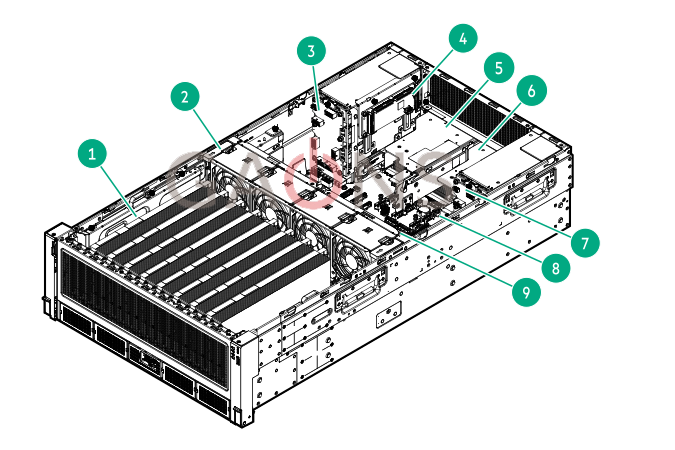

내부 구성 요소
| 항목 | 묘사 |
| 1 | GPU 케이지 |
| 2 | 팬 케이지 |
| 3 | PDB 1 |
| 4 | 사이드밴드 보드 |
| 5 | 보조 라이저 케이지 |
| 6 | 기본 라이저 케이지 |
| 7 | PDB 2 (영문) |
| 8 | 시스템 보드 |
| 9 | 디엠 |
출처: Internal components | HPE ProLiant Compute DL380a Gen12 User Guide
