오늘은 HPE DL380a Gen12 구성요소에 대해서 알아보도록 하겠습니다.
Datacenter Secure Control Module 구성 요소
이 서버는 DC-MHS(Datacenter Modular Hardware System) 기반 제품입니다.
- 시스템 보드의 프로세서 및 DIMM은 컴퓨팅 기능을 제공합니다.
시스템 보드는 HPM(호스트 프로세서 모듈) 역할을 합니다. - DC-SCM(Datacenter Secure Control Module)에 내장된 iLO 및 TPM 2.0(Trusted Platform Module 2.0) 칩셋은 이 서버의 관리 효율성 및 보안 기능을 제공합니다.
이 모듈에는 직렬 포트 옵션용 커넥터도 있습니다.
SKU 번호에 따라 이 서버는 특정 HPM 및 DC-SCM 버전을 지원합니다.
라이저 보드 구성 요소
이 서버는 두 가지 일반적인 유형의 PCIe 라이저를 지원합니다.
- 단일 슬롯 PCIe x16 기본 라이저 - 이 라이저는 시스템 보드의 라이저 커넥터에 직접 설치되는 보드 전용 라이저입니다.
이 라이저 유형은 라이저 케이지의 기본 라이저로 기본 라이저 슬롯 3 및 보조 라이저 슬롯 6으로 사용됩니다. - 2슬롯 PCIe x16 캡티브 라이저 - 이 라이저 유형에는 PCIe 슬롯을 연결하는 신호 케이블 옵션이 있습니다.
각 라이저는 최대 2개의 슬롯을 지원합니다.- GPU 케이지
- 라이저 케이지
- PCIe x16 캡티브 라이저는 다음과 같은 다양한 위치에 설치됩니다.
두 슬롯 모두 PCIe 5 x16(16, 8, 4, 2)이며 전체 높이, 절반 길이 또는 절반 높이, 절반 길이(로우 프로파일) 확장 카드를 지원합니다.
2슬롯 PCIe x16 캡티브 라이저
| 항목 | 묘사 | 지원되는 폼 팩터 |
| 1 | PCIe 슬롯 측파대 신호 커넥터 | — |
| 2 | PCIe5 x16(16, 8, 4, 2) |
|
| 3 | 캡티브 라이저 전원 커넥터 | — |
| 4 | GPU 사이드밴드 커넥터 | — |

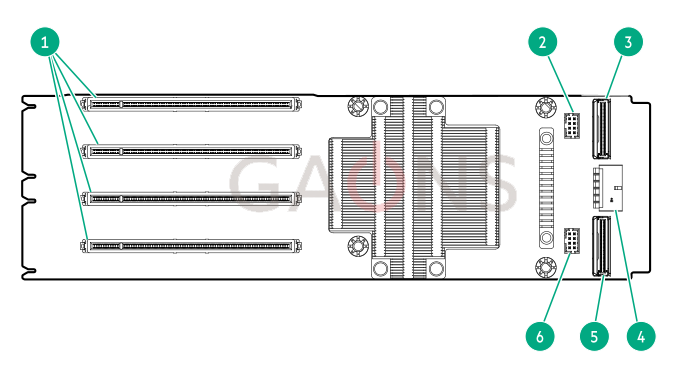

4슬롯 PCIe x16 스위치 보드 구성 요소
4슬롯 PCIe x16 스위치 보드는 GPU 케이지에 설치됩니다.
| 항목 | 묘사 |
| 1 | PCIe5 x16(16, 8, 4, 1) 슬롯 |
| 2 | PCIe 스위치 보드 캐스케이드 신호 커넥터 |
| 3 | 업스트림 보조 MCIO |
| 4 | PCIe 스위치 보드 전원 커넥터 |
| 5 | 업스트림 기본 MCIO |
| 6 | PCIe 스위치 보드 측파대 신호 커넥터 |
GPU 라이저 슬롯 번호 매기기 - 단일 너비 GPU 라이저 슬롯 번호 지정
모든 라이저 슬롯은 PCIe5 x16(16, 8, 4, 2)이며 각각 최대 75W의 전력 소모로 평가됩니다.
이 구성에서는 다음과 같습니다.
- GPU 케이지에는 2개의 4슬롯 PCIe x16 스위치 보드가 있습니다.
각 스위치 보드는 4개의 GPU를 지원합니다. - GPU는 슬롯 13-20에 있습니다.
16개의 단일 너비 GPU 구성
이 구성에서는 다음과 같습니다.
- GPU 케이지에는 4개의 4슬롯 PCIe x16 스위치 보드가 있습니다.
각 스위치 보드는 4개의 GPU를 지원합니다. - GPU는 슬롯 9-24에 있습니다.
GPU 라이저 슬롯 번호 매기기 - 2배 너비 GPU 라이저 슬롯 번호 지정
모든 라이저 슬롯은 PCIe5 x16(16, 8, 4, 2)이며 각각 최대 75W의 전력 소모로 평가됩니다.
이 구성에서는 다음과 같습니다.
- GPU 케이지에는 두 개의 PCIe x16 캡티브 라이저가 있습니다.
각 캡티브 라이저는 하나의 GPU를 지원합니다. - GPU는 슬롯 15 및 17에 있습니다.
이 구성에서는 다음과 같습니다.
- GPU 케이지에는 4개의 PCIe x16 캡티브 라이저가 있습니다.
각 캡티브 라이저는 하나의 GPU를 지원합니다. - GPU는 슬롯 13, 15, 17 및 19에 있습니다.
이 구성에서는 다음과 같습니다.
- GPU 케이지에는 4개의 4슬롯 PCIe x16 스위치 보드가 있습니다.
각 스위치 보드는 두 개의 GPU를 지원합니다. - GPU는 슬롯 9, 11, 13, 15, 17, 19, 21 및 23에 있습니다.
이 구성에서는 다음과 같습니다.
- GPU 케이지에는 4개의 4슬롯 PCIe x16 스위치 보드와 2개의 PCIe x16 캡티브 라이저가 있습니다.
- 각 스위치 보드는 두 개의 GPU를 지원합니다. GPU는 슬롯 9, 11, 13, 15, 17, 19, 21 및 23에 있습니다.
- 캡티브 라이저의 슬롯 7, 8, 25 및 26은 PCIe 확장 카드 설치를 지원합니다.

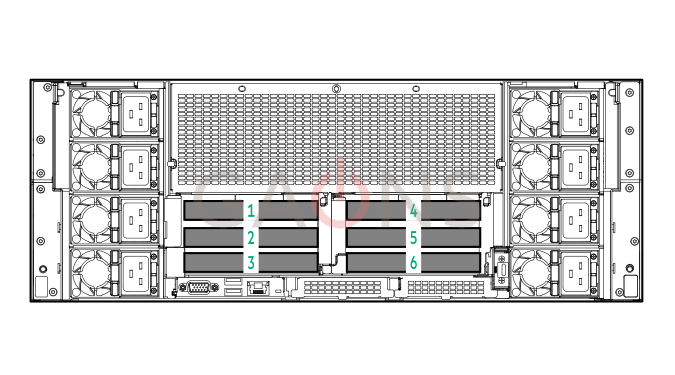

PCIe 라이저 슬롯 번호 매기기
모든 라이저 슬롯은 PCIe5 x16(16, 8, 4, 2)이며 각각 최대 75W의 전력 소모로 평가됩니다.
| 슬롯 번호 | 위치 | 묘사 | 지원되는 폼 팩터 |
| 1 | 기본 라이저 케이지 | 2슬롯 PCIe x16 캡티브 라이저 |
|
| 2 | |||
| 3 | 1슬롯 PCIe x16 기본 라이저 | ||
| 4 | 보조 라이저 케이지 | 2슬롯 PCIe x16 캡티브 라이저 | |
| 5 | |||
| 6 | 1슬롯 PCIe x16 기본 라이저 |
사이드밴드 보드 구성 요소
사이드밴드 보드의 모든 커넥터는 사이드밴드 신호 커넥터입니다.
| 항목 | 실크 스크린 마커 |
| 1 | CB3 SB |
| 2 | CB2 SB |
| 3 | CB1 SB |
| 4 | HPM SB1 |
| 5 | HPM SB2 |
출처: Internal components | HPE ProLiant Compute DL380a Gen12 User Guide
