Dell PowerEdge R760xa 시스템 구성 요소 설치 및 제거 (시스템 커버, 드라이브 백플레인, 공기 덮개)





안녕하세요. HPE 서버, HP 워크스테이션, 델(DELL), 아수스(ASUS) 서버/워크스테이션, 소프트웨어 (마이크로소프트, 레드햇, 리눅스) 유통 전문 업체인, 주식회사 가온에스 입니다.

---



오늘은 R760xa의 시스템 구성 요소 및 설치에 대해서 알아보도록 하겠습니다.



시스템 커버 제거



전제조건

1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템 및 연결된 모든 주변 기기의 전원을 끕니다.
3. 전기 콘센트 및 주변 기기에서 시스템을 분리합니다.

단계

1. 1/4" 납작 머리 또는 Phillips #2 스크루 드라이버로 잠금장치를 반시계 방향으로 돌려 잠금 해제 위치에 둡니다.
2. 시스템 커버가 뒤로 밀릴 때까지 릴리스 래치를 들어 올립니다.
3. 커버를 시스템에서 들어 올립니다.

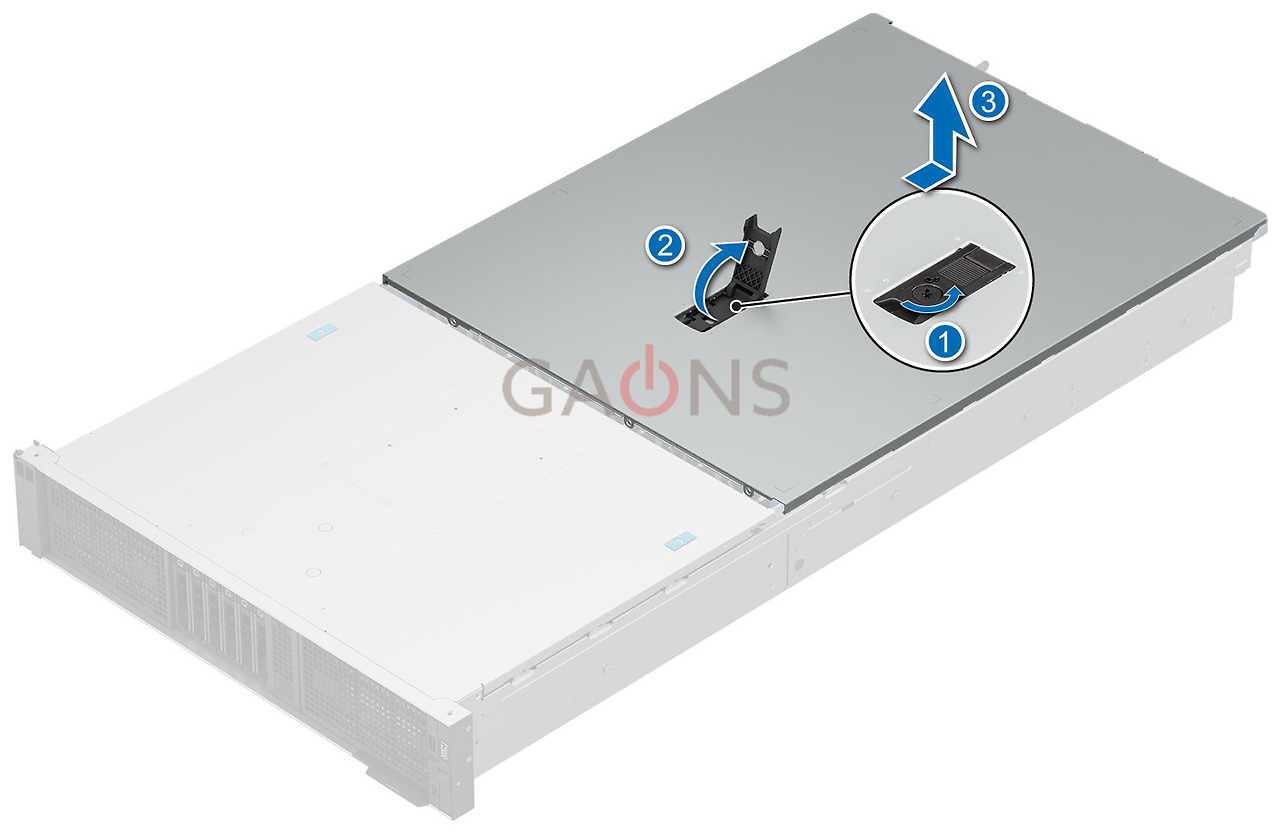

그림 1. 시스템 커버 제거











시스템 커버 설치



전제조건

1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템 내부에서 작업하기 전에의 절차를 따릅니다.
3. 모든 내부 케이블이 올바르게 연결 및 라우팅되었고 시스템 내부에 툴이나 다른 부품이 남아있지 않는지 확인합니다.

단계

1. 시스템 커버의 탭을 시스템의 가이드 슬롯에 맞추고 시스템 커버를 밀어 넣습니다.
2. 시스템 커버 릴리스 래치를 닫습니다.
3. 1/4" 납작 머리 또는 Phillips(+) #2 스크루 드라이버를 사용하여 잠금 장치를 시계 방향으로 돌려 잠금 위치에 둡니다.

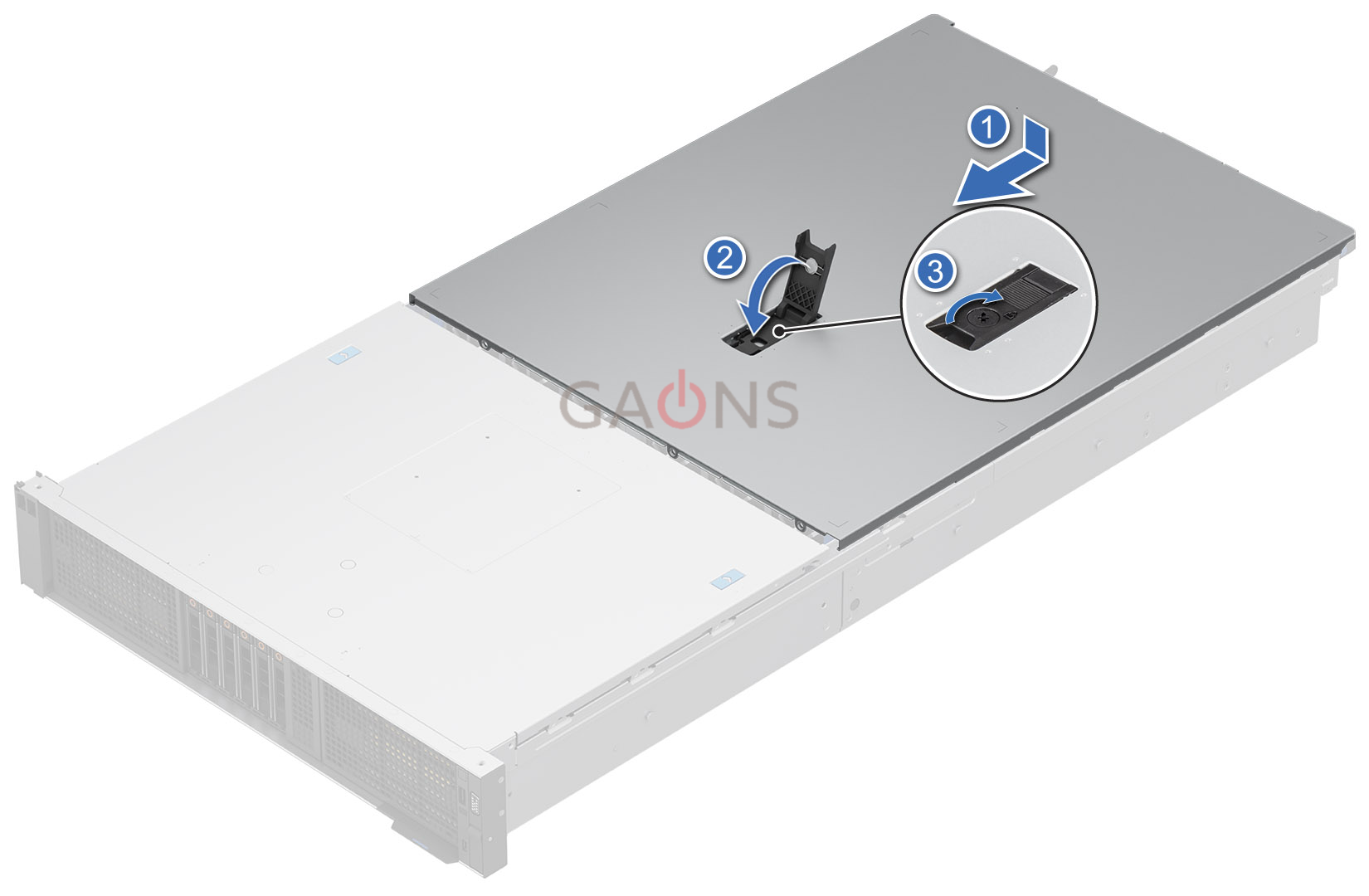

그림 1. 시스템 커버 설치





다음 단계

1. 시스템 내부 작업을 마친 후에 나와 있는 절차를 따릅니다.

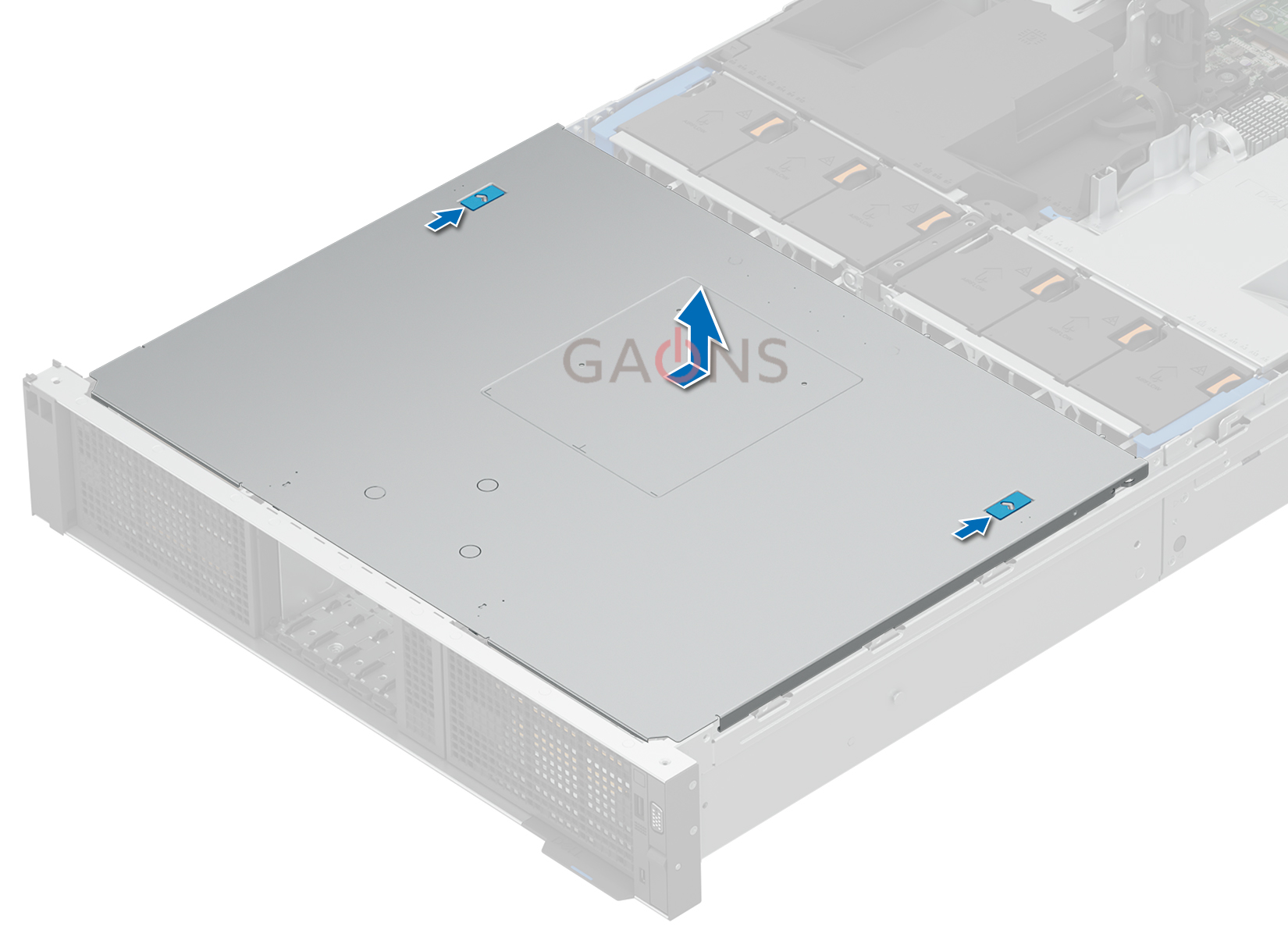

드라이브 백플레인 커버 제거



전제조건

1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템 내부에서 작업하기 전에의 절차를 따릅니다.
3. 시스템 커버 제거에 나와 있는 절차를 따릅니다.

단계

1. 파란색 탭을 누르고 드라이브 백플레인 커버를 밉니다.
2. 드라이브 백플레인 커버를 시스템에서 들어 올립니다.





그림 1. 드라이브 백플레인 커버 제거



다음 단계

1. 드라이브 백플레인 커버를 장착합니다.

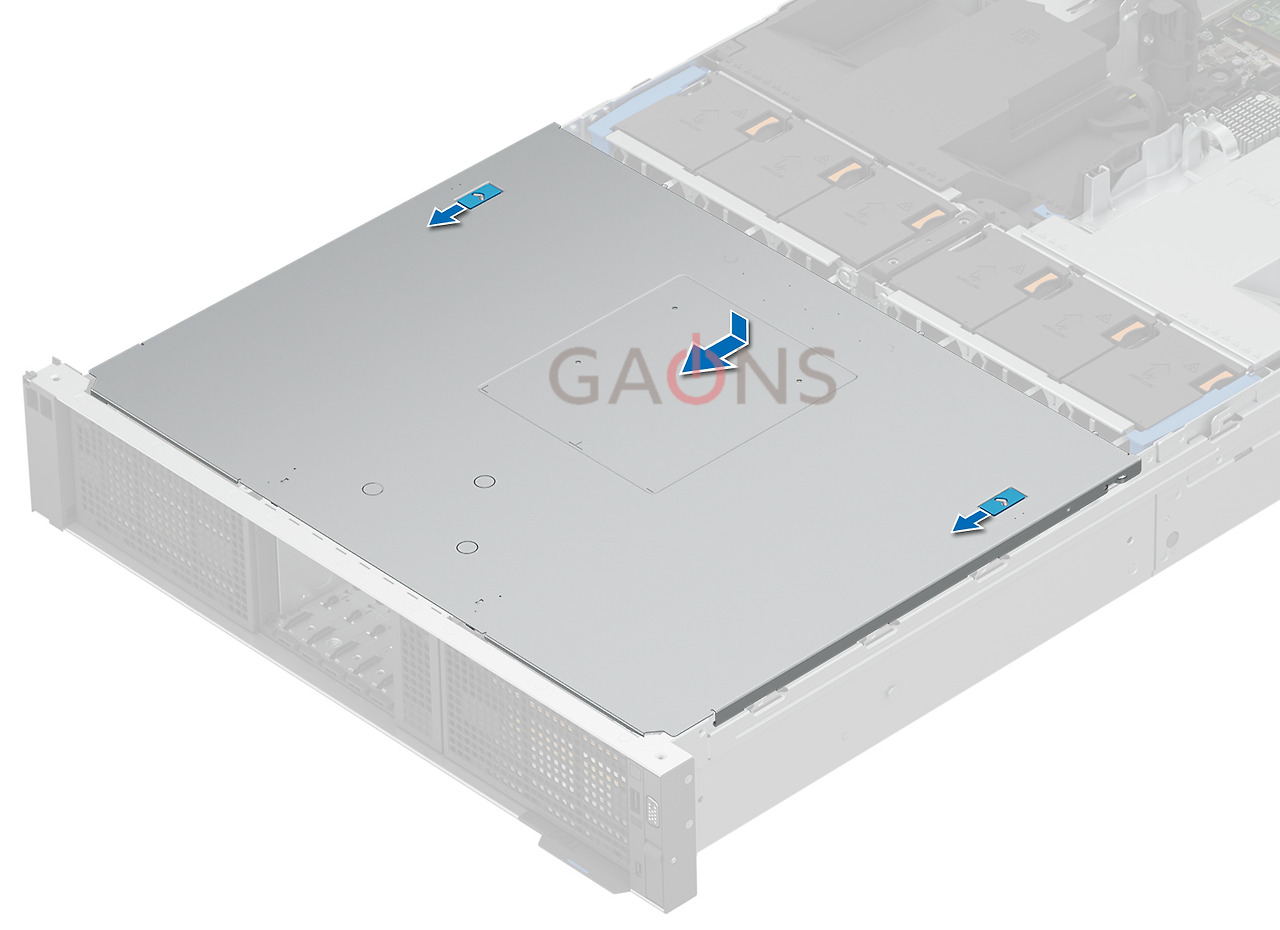

드라이브 백플레인 커버 설치



전제조건

1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템 내부에서 작업하기 전에의 절차를 따릅니다.

단계

1. 드라이브 백플레인 커버를 시스템의 가이드 슬롯에 맞춥니다.
2. 제자리에 들어갈 때까지 드라이브 백플레인 커버를 시스템 전면으로 밉니다.



그림 1. 드라이브 백플레인 커버 설치

다음 단계

1. 시스템 내부 작업을 마친 후에 나와 있는 절차를 따릅니다.





공기 덮개 분리



전제조건

◆ 경고 : 공기 덮개가 제거된 상태로 시스템을 작동시키지 마십시오. 시스템이 빠르게 과열되어 시스템이 종료되거나 데이터 손실이 발생할 수 있습니다.

1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템 내부에서 작업하기 전에의 절차를 따릅니다.
3. 확장 카드 라이저 제거에 나열된 절차에 따라 라이저 1을 제거합니다.
4. 공기 덮개 노치에서 케이블을 제거하고 시스템 다른 쪽에 있는 다른 덮개에 놓습니다.

단계

1. 공기 덮개의 노치를 누릅니다.
2. 공기 덮개의 가장자리를 잡고 공기 덮개를 들어 올려 시스템에서 분리합니다.

▲ 주의 : 왼쪽 공기 덮개를 제거하려면 오른쪽 공기 덮개의 래치를 반대 방향으로 누릅니다.

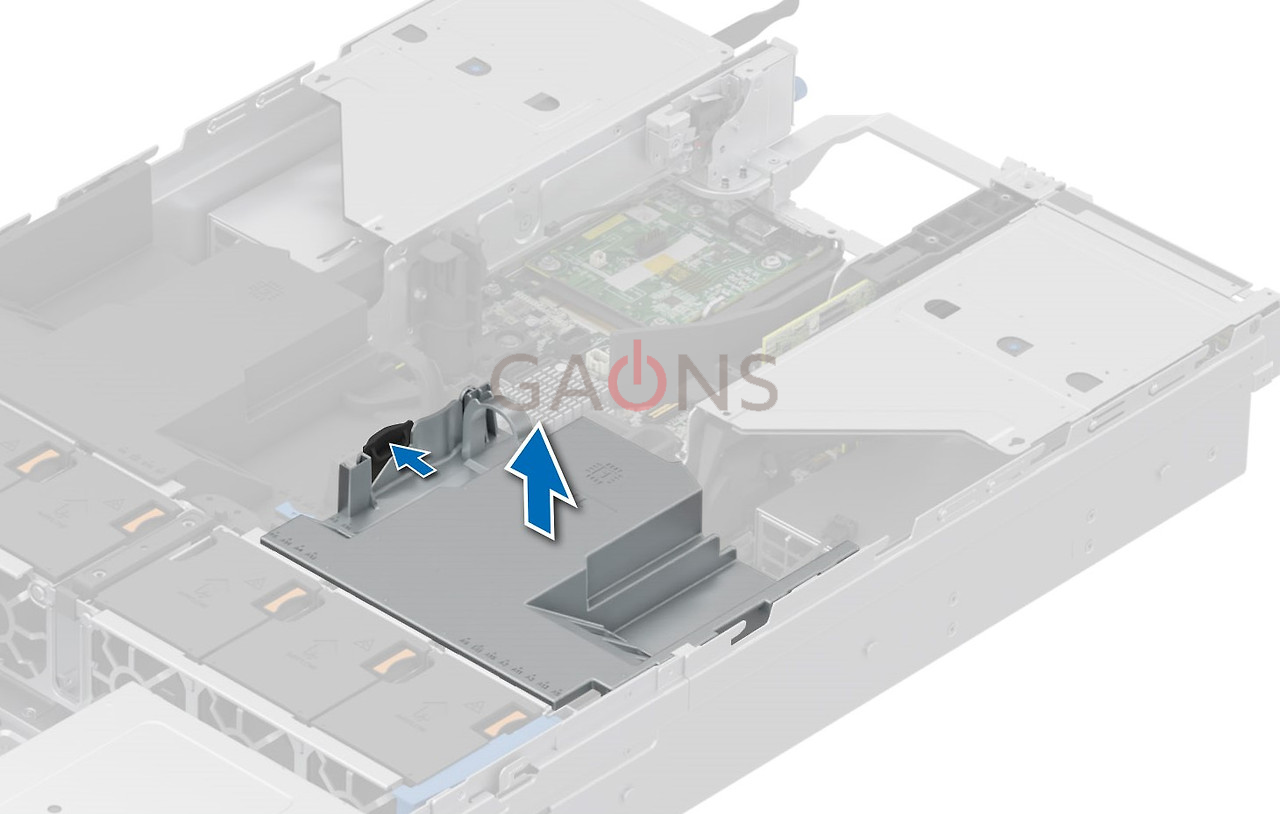

그림 1. 왼쪽 공기 덮개 제거

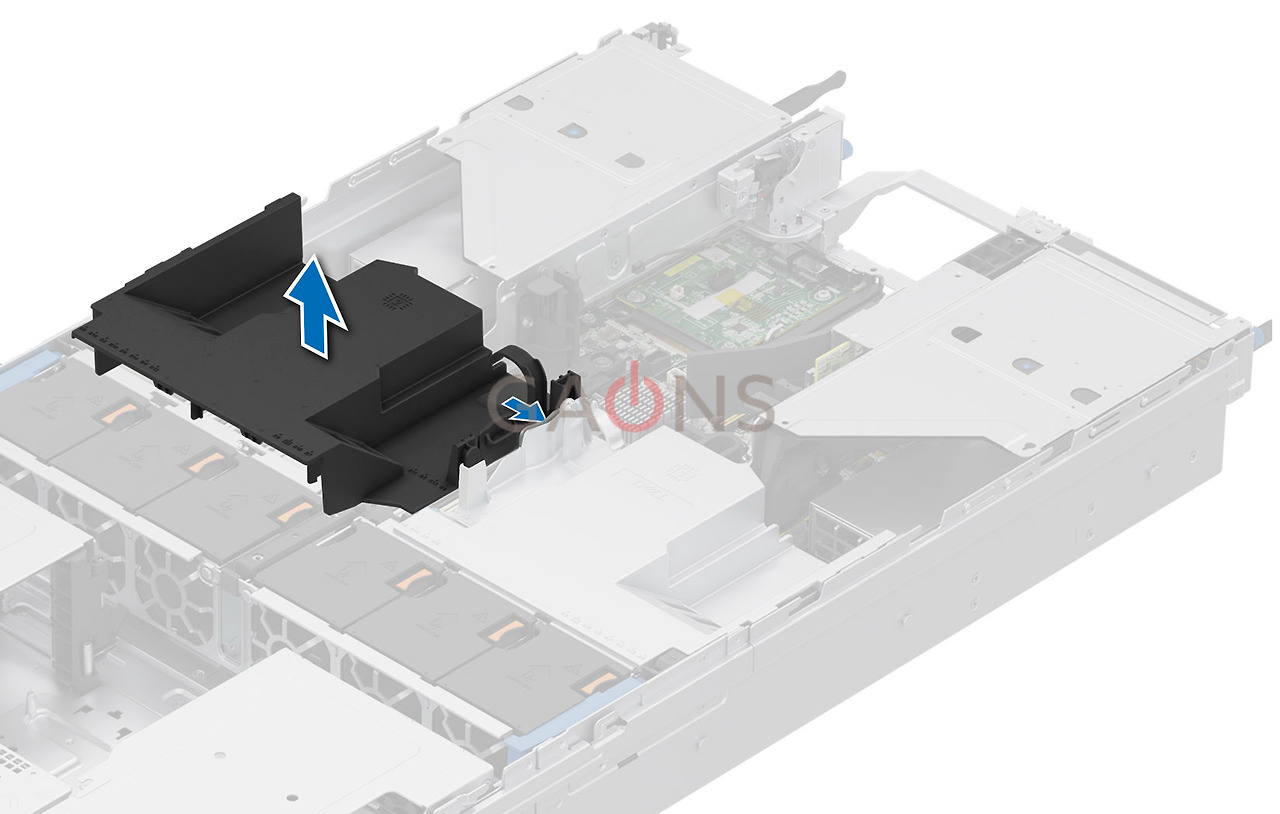

그림 2. 오른쪽 공기 덮개 제거



다음 단계

1. 공기 덮개를 장착합니다.



출처: DELL 공식홈페이지(Dell PowerEdge R760xa 설치 및 서비스 매뉴얼)
