Dell PowerEdge R760xa 시스템 구성 요소 설치 및 제거 (전면 베젤)





안녕하세요. HPE 서버, HP 워크스테이션, 델(DELL), 아수스(ASUS) 서버/워크스테이션, 소프트웨어 (마이크로소프트, 레드햇, 리눅스) 유통 전문 업체인, 주식회사 가온에스 입니다.

---



오늘은 R760xa의 시스템 구성 요소 및 설치에 대해서 알아보도록 하겠습니다.



컴퓨터 내부 작업을 시작하기 전에



전제조건

안전 지침에 나와 있는 안전 지침을 따릅니다.

단계

1. 연결된 모든 주변 기기와 시스템을 끕니다.
2. 시스템을 전기 콘센트에서 연결 해제하고 주변 기기도 연결 해제합니다.
3. 해당되는 경우 랙에서 시스템을 분리합니다.
   자세한 내용은 PowerEdge 설명서에서 레일 솔루션과 관련된 레일 설치 가이드를 참조하십시오.
4. 시스템 커버를 제거합니다.





시스템 내부 작업을 마친 후



전제조건

안전 지침에 나와 있는 안전 지침을 따릅니다.

단계

1. 시스템 커버를 장착합니다.
2. 해당하는 경우 랙에 시스템을 설치합니다.
   자세한 정보는 PowerEdge 설명서에서 시스템과 관련된 레일 설치 가이드를 참조하십시오.
3. 주변 기기를 다시 연결하고 시스템을 전기 콘센트에 연결한 다음 시스템을 켭니다.



권장 툴



분리 및 설치 절차를 수행하려면 다음 툴 중 일부 또는 전부가 필요할 수 있습니다.

• Phillips 1 스크루 드라이버
• Phillips 2 스크루 드라이버
• Torx T30 스크루 드라이버
• 5mm 육각 너트 스크루 드라이버
• 플라스틱 스크라이브
• 1/4" 일자 스크루 드라이버
• 접지부에 연결되는 손목 접지대
• ESD 매트
• 니들 노즈 플라이어



DC 전원 공급 장치용 케이블을 조립하려면 다음과 같은 툴이 필요합니다.

• AMP 90871-1 핸드 크림핑 툴 또는 이에 상당하는 툴
• Tyco Electronics 58433-3 또는 이에 상당하는 툴
• 10 AWG 크기의 단선 또는 연선 절연 구리선으로부터 절연체를 제거할 수 있는 와이어 스트리퍼 플라이어



▲ 주의 : 알파 와이어 파트 번호 3080 또는 이에 상당하는 선(65/30 연선)을 사용합니다.









전면 베젤 제거



전제조건

1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 베젤 키를 가까이 두십시오.

단계

1. 잠긴 경우 베젤의 잠금을 해제합니다.
2. 분리 버튼을 누르고 베젤 왼쪽 끝을 제거합니다.
3. 베젤의 오른쪽 끝을 고리에서 분리하여 베젤을 제거합니다.

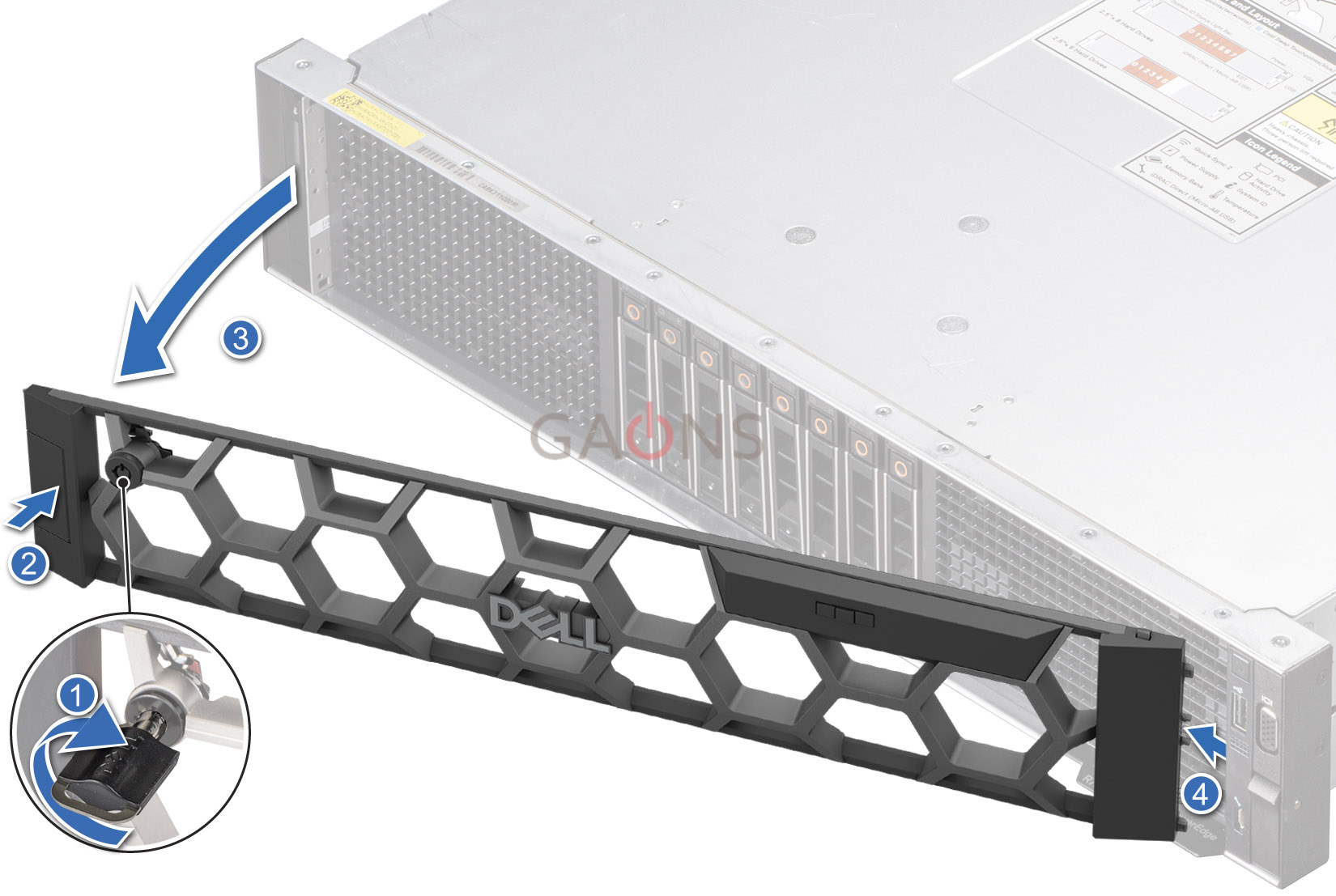

   그림 1. 전면 베젤 제거









전면 베젤 설치



전제조건

1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 베젤 키를 찾아 분리합니다.

▲ 주의 : 베젤 키는 전면 베젤 패키지의 일부입니다.





단계

1. 베젤 오른쪽 끝의 탭을 시스템의 슬롯에 맞추어 삽입합니다.
2. 베젤의 왼쪽 끝을 시스템에 맞추고 분리 버튼에서 딸깍 소리가 날 때까지 베젤을 누릅니다.
3. 베젤을 잠그십시오.

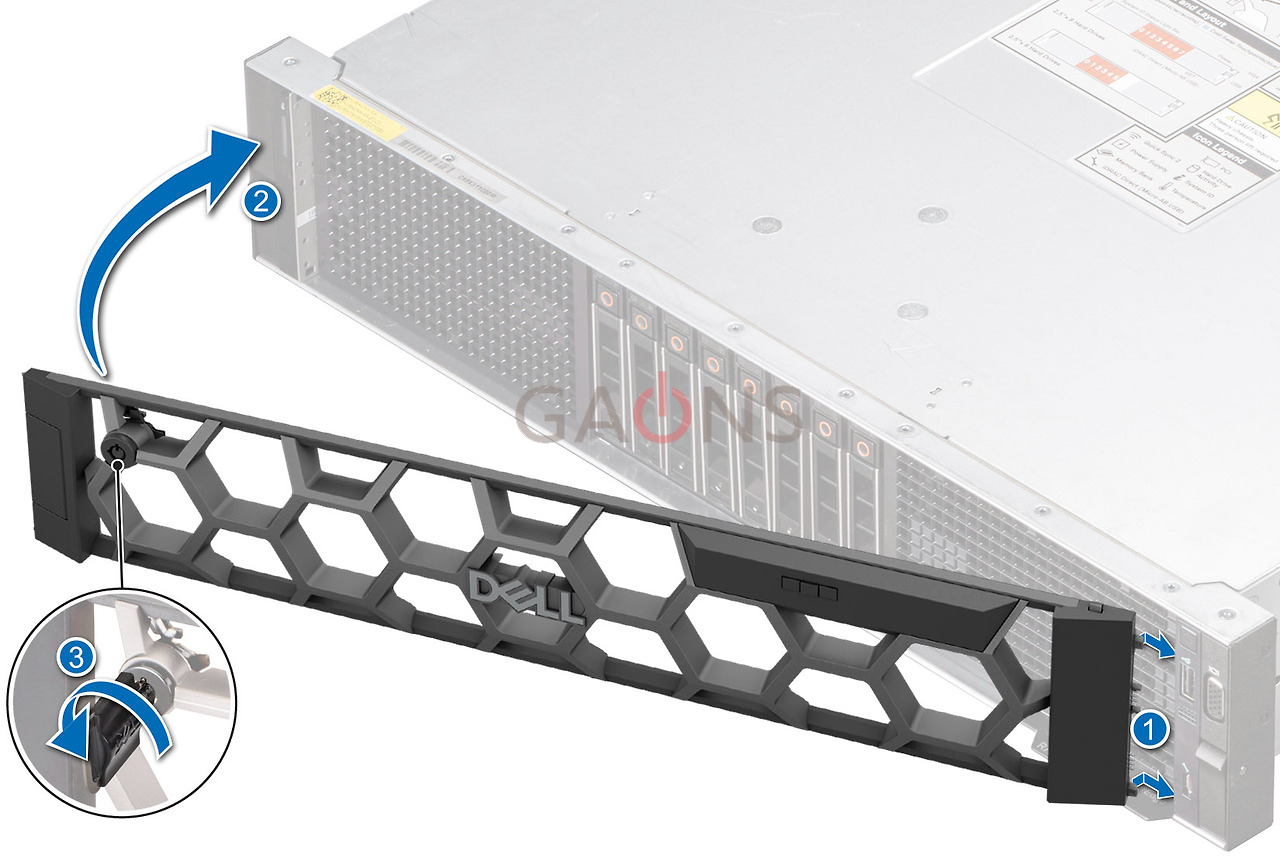

   그림 1. 전면 베젤 설치









출처: DELL 공식홈페이지(Dell PowerEdge R760xa 설치 및 서비스 매뉴얼)



이상입니다.
