오늘은 R760xa의 시스템 구성 요소 및 설치에 대해서 알아보도록 하겠습니다.



냉각 팬 케이지 어셈블리 제거



전제조건

1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템 내부에서 작업하기 전에의 절차를 따릅니다.
3. 설치된 경우 공기 덮개를 제거합니다.
4. 냉각 팬 케이지 어셈블리 케이블 래치를 통과하는 케이블을 시스템 보드에서 연결 해제합니다.
5. 케이블 액세스 래치를 열어 케이블을 제거하고 시스템 전면을 향해 놓습니다.

단계

1. 파란색 분리 레버를 들어 올려 냉각 팬 케이지 어셈블리를 시스템에서 잠금 해제합니다.
2. 분리 레버를 잡고 냉각 팬 케이지 어셈블리를 시스템에서 들어 올립니다.

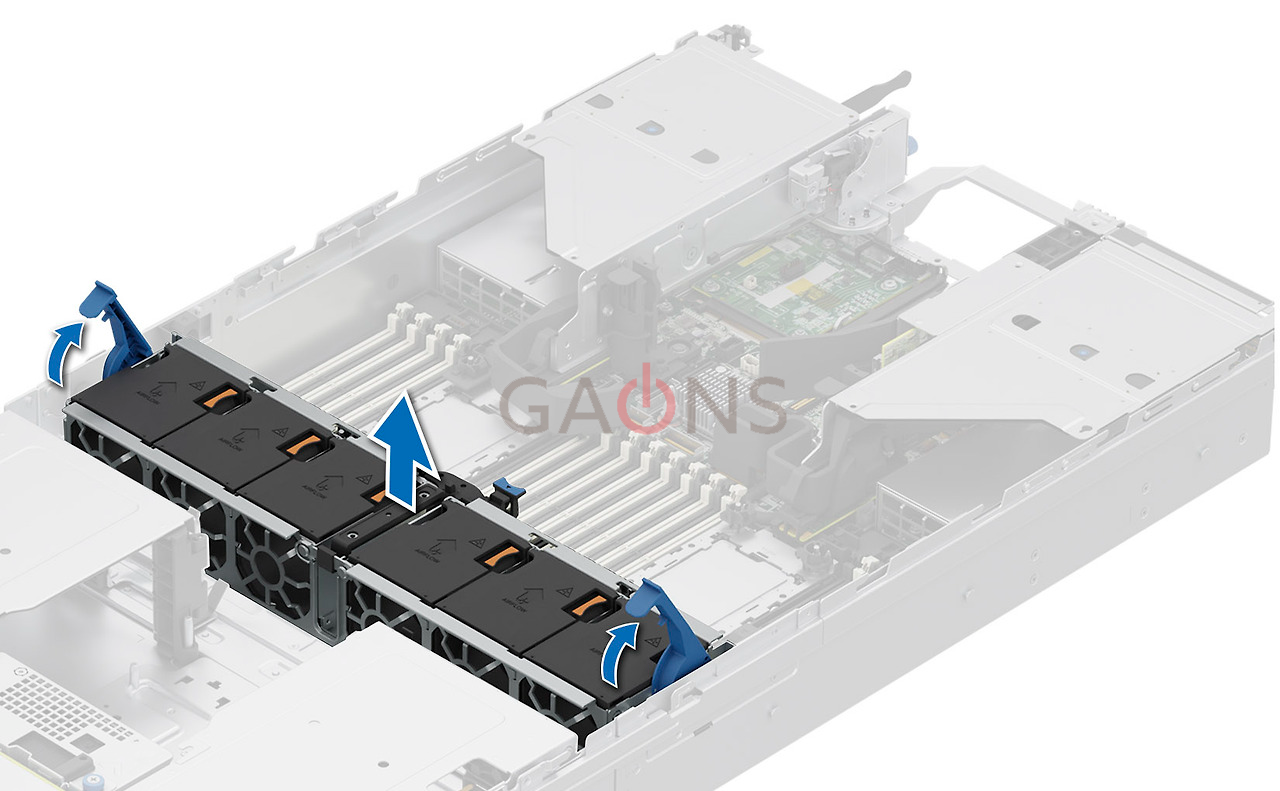

그림 1. 냉각 팬 케이지 어셈블리 제거



다음 단계

1. 냉각 팬 케이지 어셈블리 설치.





냉각 팬 케이지 어셈블리 설치



전제조건

1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템 내부에서 작업하기 전에의 절차를 따릅니다.
3. 설치된 경우 공기 덮개를 제거합니다.
4. 냉각 팬 케이지 어셈블리를 통과하는 케이블을 시스템 보드에서 연결 해제합니다.
5. 열린 경우 시스템의 케이블 측면 벽 브래킷을 닫습니다.

◆ 경고 : 냉각 팬 케이지 어셈블리를 설치하기 전에 시스템 내부의 케이블이 올바르게 설치되어 있고 케이블 보존 브래킷으로 고정되어 있는지 확인하십시오. 잘못 설치된 케이블은 손상될 수도 있습니다.



단계

1. 냉각 팬 케이지 어셈블리의 가이드 레일을 시스템의 가이드에 맞춥니다.
2. 단단히 장착될 때까지 냉각 팬 케이지 어셈블리를 시스템 안으로 내립니다.
3. 파란색 릴리스 레버를 내리고 냉각 팬 케이지 어셈블리를 눌러 시스템 안에 고정합니다.

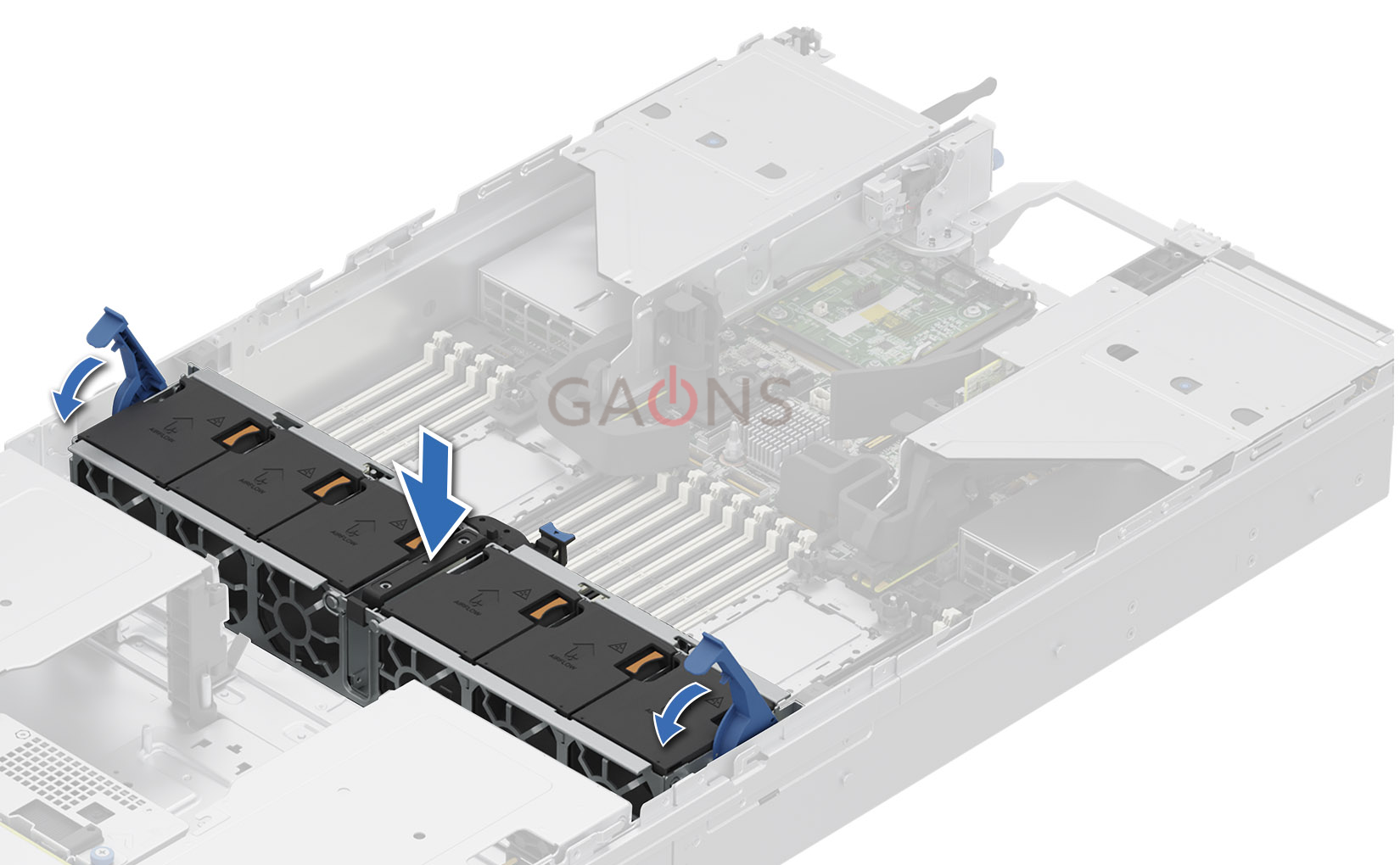

그림 1. 냉각 팬 케이지 어셈블리 설치





다음 단계

1. 제거된 경우 공기 덮개를 설치합니다.
2. 케이블을 케이블 액세스 래치에 삽입하고 케이블 액세스 래치를 닫습니다.
3. 냉각 팬 케이지 어셈블리 케이블 래치를 통과하는 케이블을 시스템 보드에 연결합니다.
4. 시스템 내부 작업을 마친 후에 나와 있는 절차를 따릅니다.



냉각 팬 제거



 전제조건

1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템 내부에서 작업하기 전에의 절차를 따릅니다.

단계

주황색 분리 탭을 누르고 냉각 팬을 들어 올려 팬을 시스템 보드의 커넥터에서 연결 해제합니다.



★ 경고 : 시스템에서 제거하는 동안 냉각 팬을 기울이거나 돌리지 마십시오.

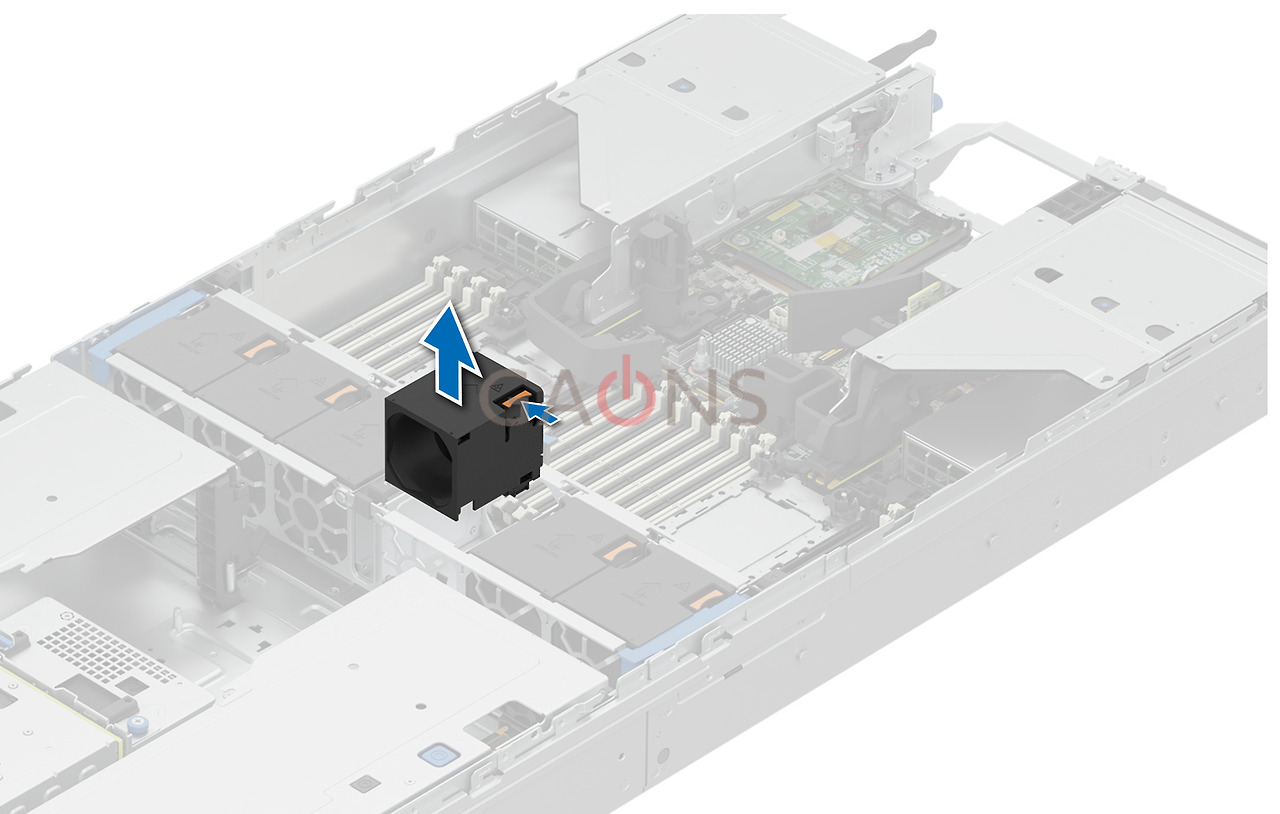

그림 1. 냉각 팬 제거





다음 단계

1. 냉각 팬을 장착합니다.







냉각 팬 설치



 전제조건

1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템 내부에서 작업하기 전에의 절차를 따릅니다.

단계

팬이 딸깍 소리를 내며 제자리에 고정될 때까지 냉각 팬을 냉각 팬 케이지 어셈블리에 맞추어 밀어 넣습니다.





▲ 주의 : 냉각 팬의 공기 흐름 화살표는 시스템의 후면을 향해야 합니다.

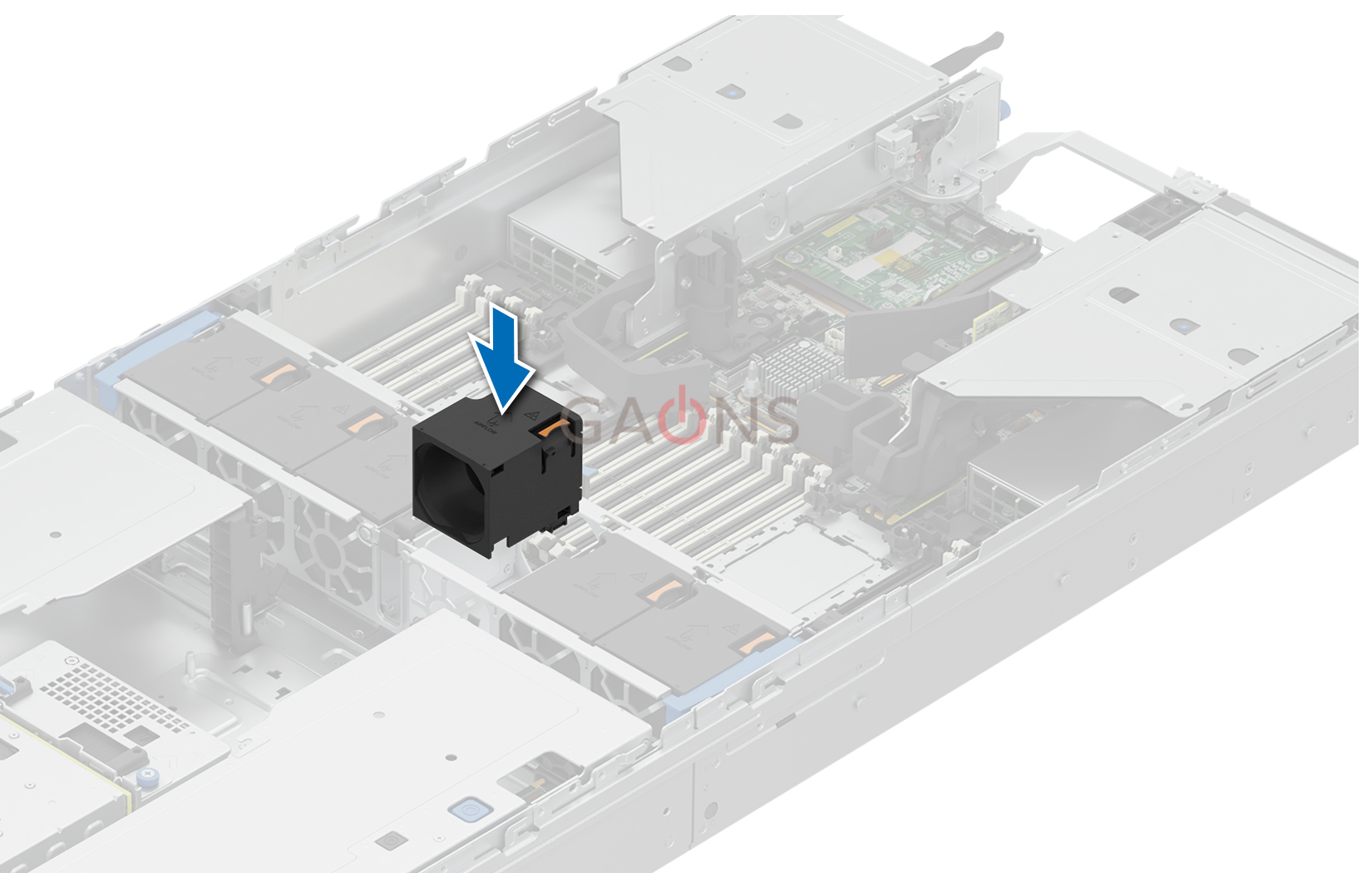

그림 1. 냉각 팬 설치

다음 단계

1. 시스템 내부 작업을 마친 후에 나와 있는 절차를 따릅니다.





측면 벽 브래킷 제거



시스템 양쪽에 2개의 측면 벽 브래킷이 있습니다. 제거 절차는 동일합니다.



전제조건

1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템 내부에서 작업하기 전에의 절차를 따릅니다.
3. 필요한 경우 드라이브 백플레인 커버를 제거합니다.
4. 설치된 경우 공기 덮개를 제거합니다.
5. 냉각 팬 케이지 어셈블리를 제거합니다.

▲ 주의 : 케이블을 시스템 보드에서 분리할 때 케이블 배선 경로를 기록하십시오. 케이블을 장착할 때 조여지거나 구겨지지 않도록 적절하게 라우팅합니다.



단계

1. 파란색 측면 탭을 눌러 측면 벽 브래킷을 분리합니다.
2. 탭 중앙을 눌러 브래킷을 시스템에서 분리하고 시스템에서 들어 올립니다.

▲ 주의 : 케이블을 측면 벽 브래킷 밖으로 꺼냅니다.

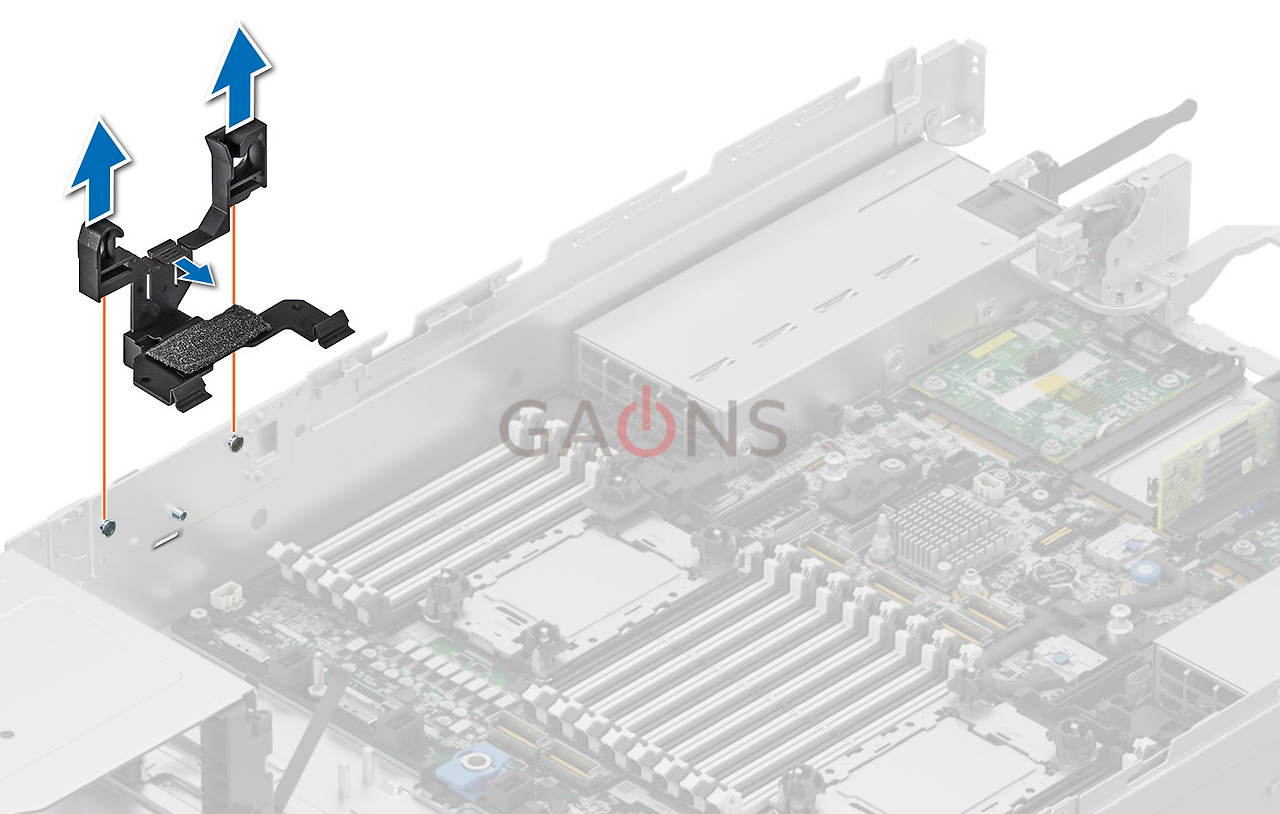

그림 1. 측면 벽 브래킷 제거

다음 단계

1. 측면 벽 브래킷을 장착합니다.







측면 벽 브래킷 설치



시스템 양쪽에 2개의 측면 벽 브래킷이 있습니다. 설치 절차는 동일합니다.



전제조건

1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템 내부에서 작업하기 전에의 절차를 따릅니다.
3. 필요한 경우 드라이브 백플레인 커버를 제거합니다.
4. 설치된 경우 공기 덮개를 제거합니다.
5. 냉각 팬 케이지 어셈블리를 제거합니다.

▲ 주의 : 케이블을 시스템 보드에서 분리할 때 케이블 배선 경로를 기록하십시오. 케이블을 장착할 때 조여지거나 구겨지지 않도록 적절하게 라우팅합니다.







단계

1. 측면 벽 브래킷의 가이드 슬롯을 시스템의 가이드에 맞추고 커버가 단단히 장착될 때까지 밉니다.
2. 홀더가 딸깍 소리를 내며 제자리에 끼워질 때까지 측면 벽 브래킷을 닫습니다.

▲ 주의 : 케이블을 측면 벽 브래킷을 통해 라우팅합니다.

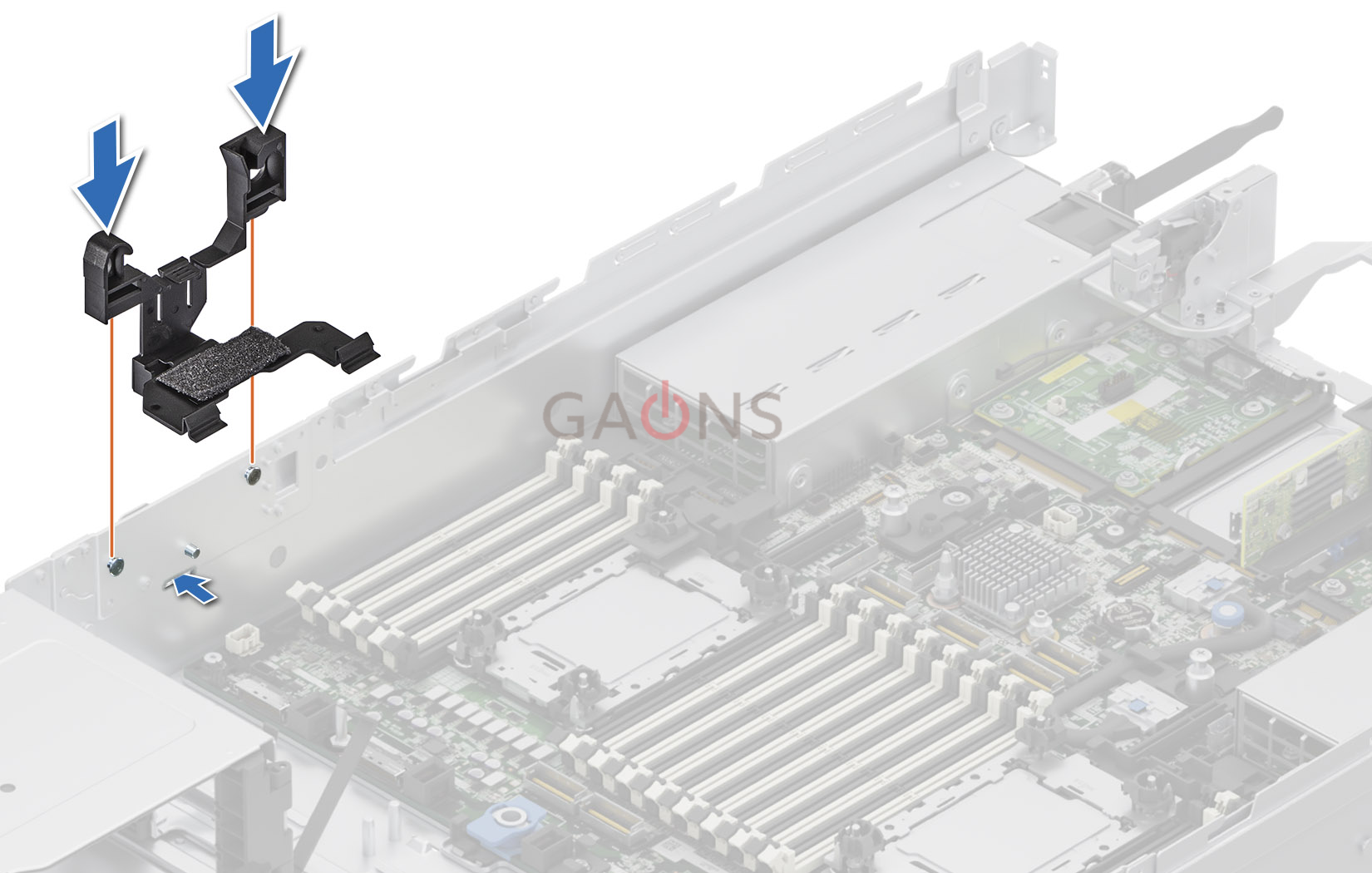

그림 1. 측면 벽 브래킷 설치



다음 단계

1. 냉각 팬 케이지 어셈블리를 설치합니다.
2. 제거된 경우 공기 덮개를 설치합니다.
3. 제거된 경우 드라이브 백플레인 커버를 설치합니다.
4. 시스템 내부 작업을 마친 후에 나와 있는 절차를 따릅니다.



출처: DELL 공식홈페이지(Dell PowerEdge R760xa 설치 및 서비스 매뉴얼)
