Dell PowerEdge R760xa 시스템 구성 요소 설치 및 제거 (PERC 모듈, 드라이브 백플레인)





안녕하세요. HPE 서버, HP 워크스테이션, 델(DELL), 아수스(ASUS) 서버/워크스테이션, 소프트웨어 (마이크로소프트, 레드햇, 리눅스) 유통 전문 업체인, 주식회사 가온에스 입니다.

---

오늘은 R760xa의 시스템 구성 요소 및 설치에 대해서 알아보도록 하겠습니다.





후면 마운팅 전면 PERC 모듈 제거



전제조건

1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템 내부에서 작업하기 전에의 절차를 따릅니다.
3. 드라이브 백플레인 커버를 제거합니다.
4. 모든 케이블을 후면 마운팅 전면 PERC 모듈에서 연결 해제하며 케이블 라우팅을 관찰해둡니다.



단계

1. Phillips #2 스크루 드라이버를 사용하여 후면 마운팅 전면 PERC 모듈의 캡티브 나사를 풉니다.
2. 후면 마운팅 전면 PERC 모듈을 밀어 드라이브 백플레인의 커넥터에서 분리합니다

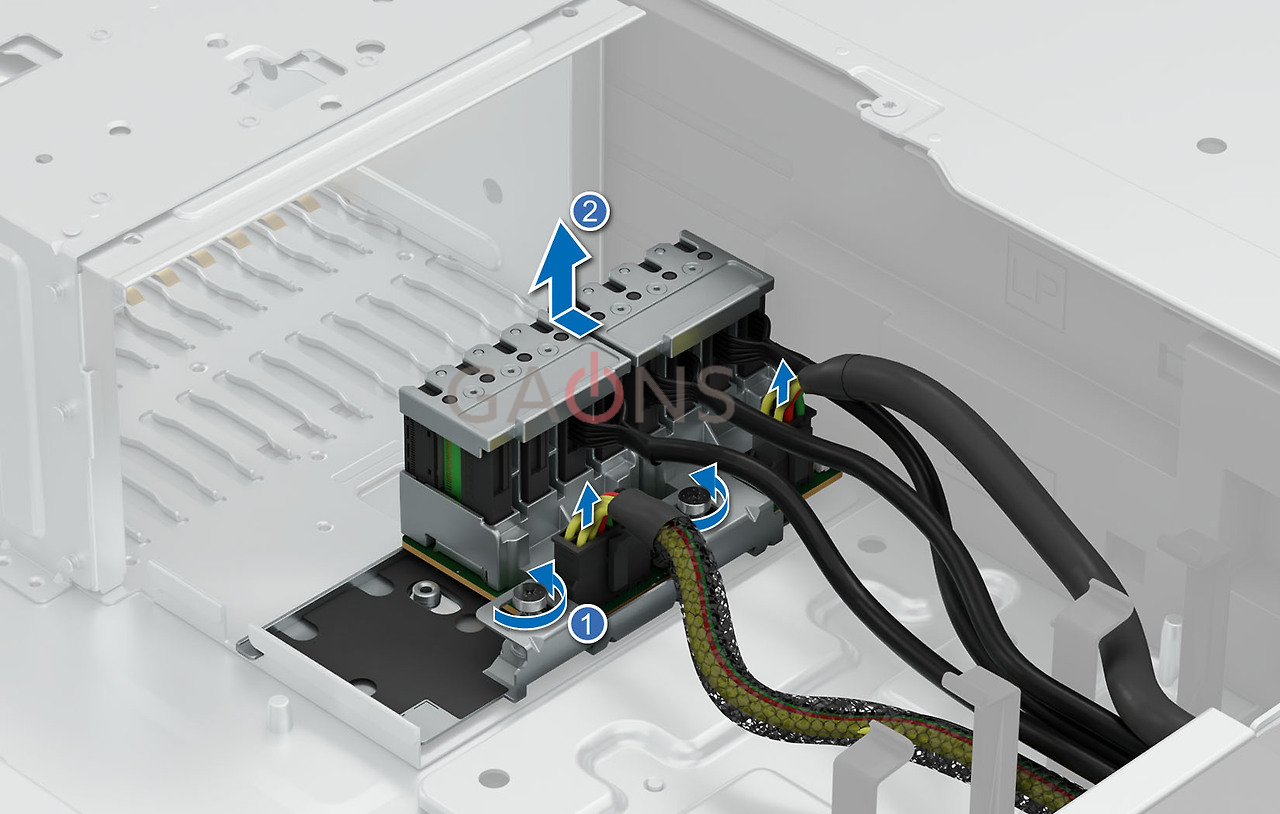

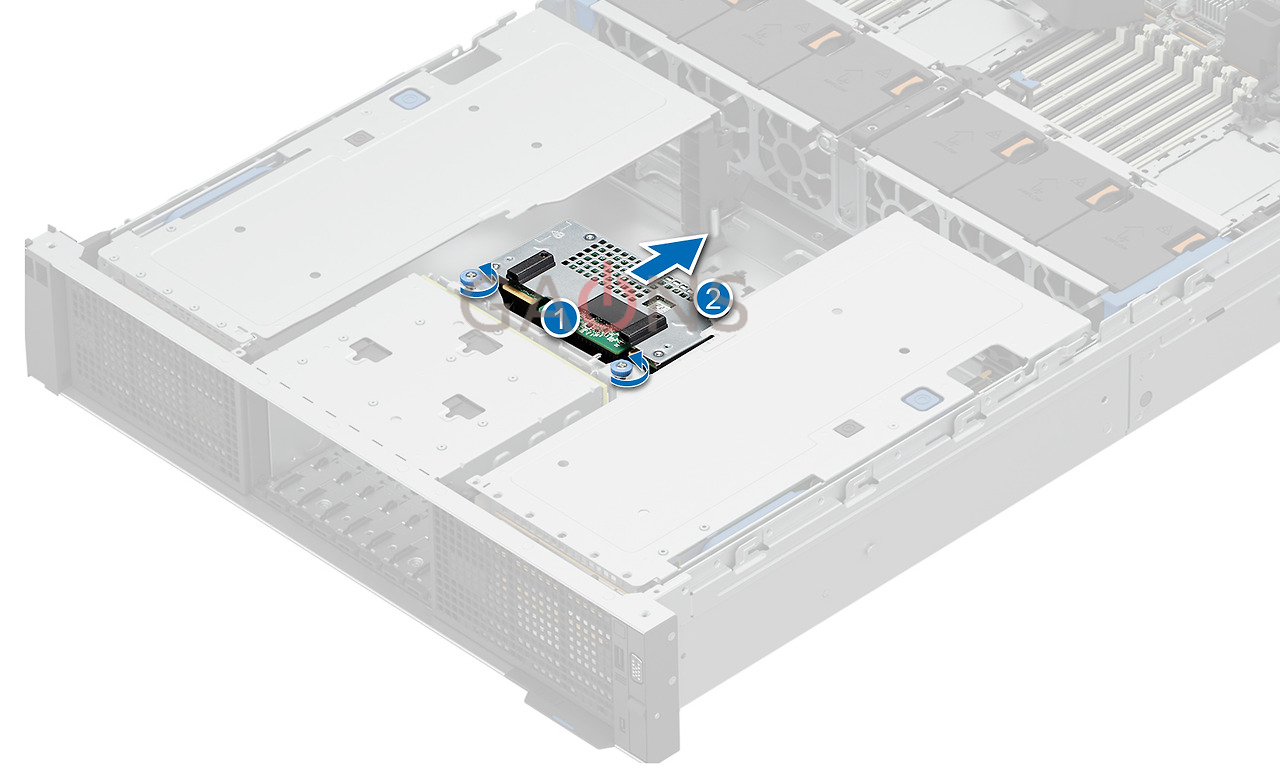

그림 1. 후면 마운팅 전면 PERC 모듈 제거

다음 단계

1. 후면 마운팅 전면 PERC 모듈을 장착합니다.





후면 마운팅 전면 PERC 모듈 설치



전제조건

1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템 내부에서 작업하기 전에의 절차를 따릅니다.
3. 드라이브 백플레인 커버를 제거합니다.
4. 모든 케이블을 후면 마운팅 전면 PERC 모듈에서 연결 해제하며 케이블 라우팅을 관찰해둡니다.



단계

1. 후면 마운팅 전면 PERC 모듈의 커넥터와 가이드 슬롯을 드라이브 백플레인의 커넥터 및 가이드 핀에 맞춥니다.
2. 모듈이 드라이브 백플레인에 연결될 때까지 후면 마운팅 전면 PERC 모듈을 밀어 넣습니다.
3. Phillips #2 스크루 드라이버를 사용하여 후면 마운팅 전면 PERC 모듈의 캡티브 나사를 조입니다.

 ▲ 주의 : 이미지의 숫자는 정확한 단계를 설명하지 않습니다. 이러한 숫자는 순서를 나타냅니다.

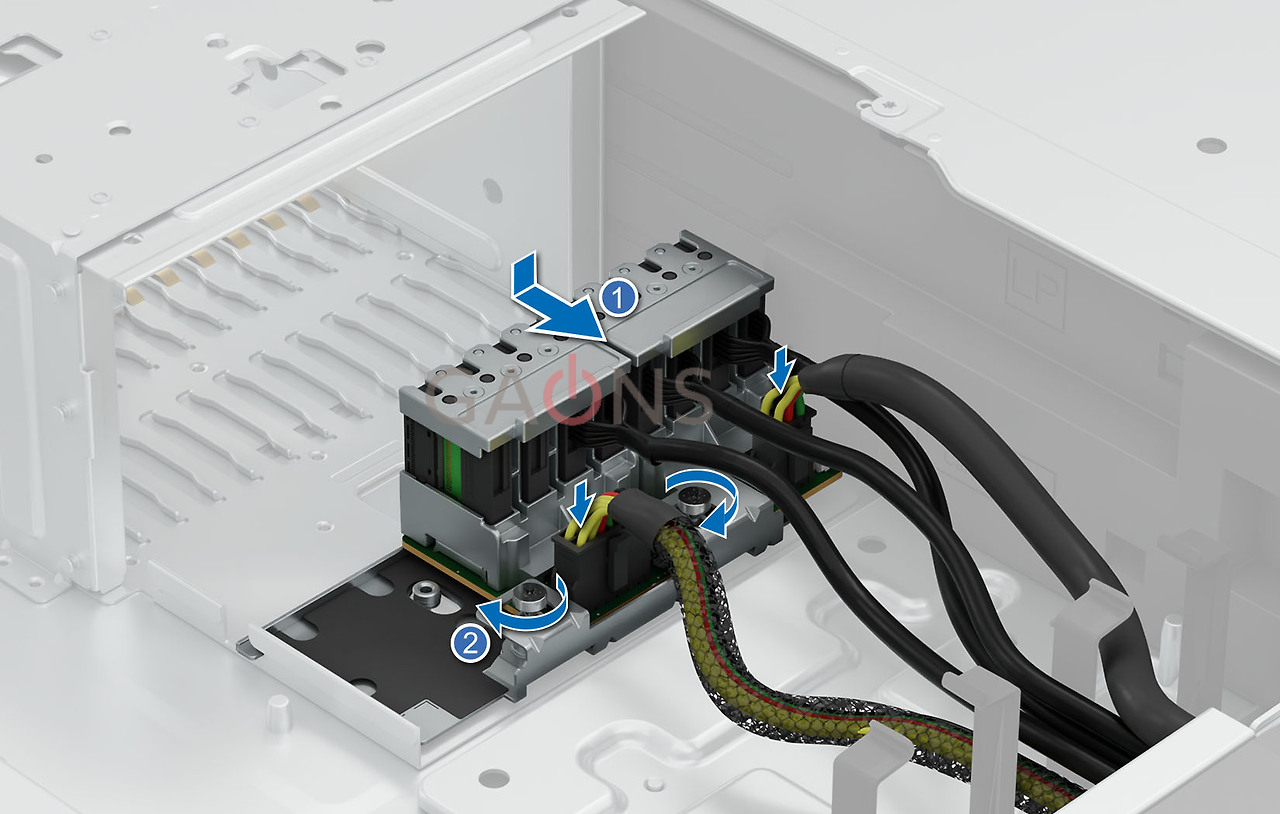

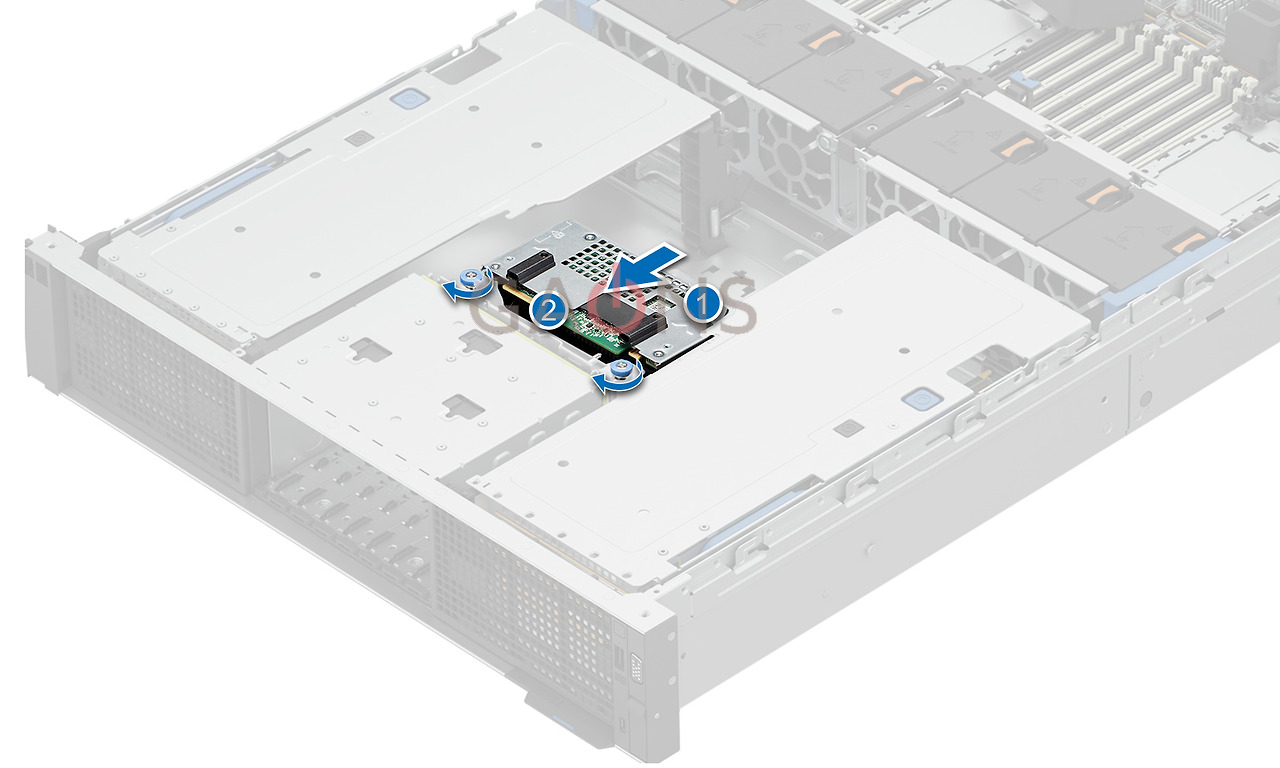

그림 1. 후면 마운팅 전면 PERC 모듈 설치

다음 단계

1. 모든 케이블을 후면 마운팅 전면 PERC 모듈에 연결합니다.
2. 드라이브 백플레인 커버를 설치합니다.
3. 시스템 내부 작업을 마친 후에 나와 있는 절차를 따릅니다.







드라이브 백플레인



시스템 구성에 따라 지원되는 드라이브 백플레인이 여기에 나열되어 있습니다.





표 1. 지원되는 백플레인 옵션



시스템	지원되는 하드 드라이브 옵션
PowerEdgeR760xa	2.5"(x8) NVMe 백플레인
	2.5"(x 8) SAS 또는 SATA 백플레인
	최대 6개의 E3.S Gen5 NVMe

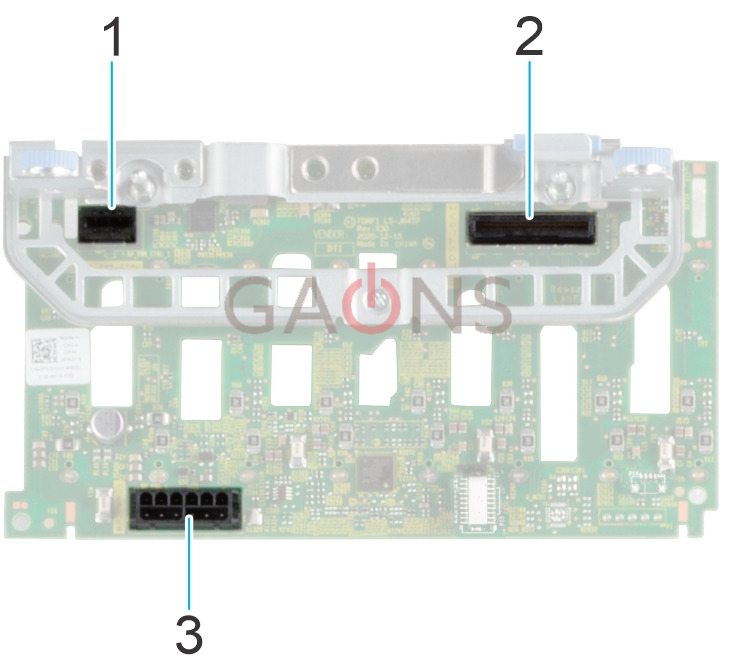

그림 1. 8개의 2.5" NVMe 드라이브 백플레인

1. BP_PWR_CTRL
2. BP_DST_SA1 (PERC~백플레인)
3. BP_PWR_1(백플레인 전원 및 신호 케이블~시스템 보드)

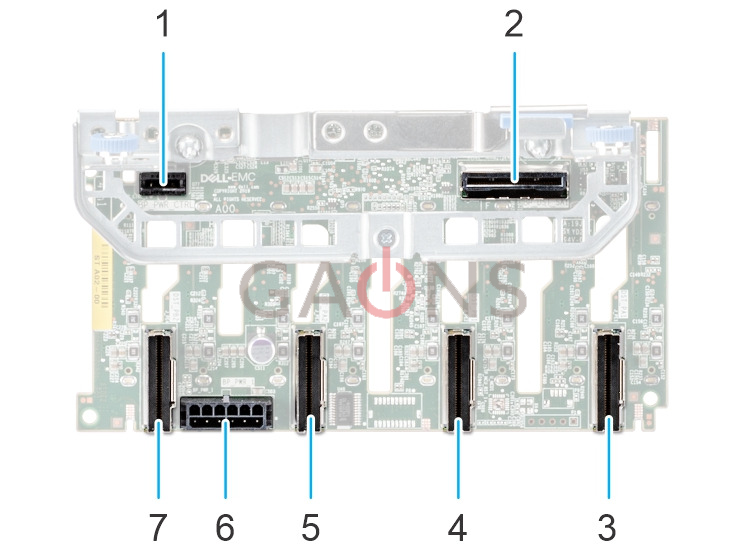

그림 2. 8개의 2.5" 드라이브 백플레인





1. BP_PWR_CTRL
2. BP_DST_SA1 (PERC~백플레인)
3. BP_DST_PA1(PCIe/NVMe 커넥터)
4. BP_ DST_PB1(PCIe/NVMe 커넥터)
5. BP_ DST_PA2(PCIe/NVMe 커넥터)
6. BP_PWR_1(백플레인 전원 및 신호 케이블~시스템 보드)
7. BP_DST_PB2(PCIe/NVMe 커넥터)

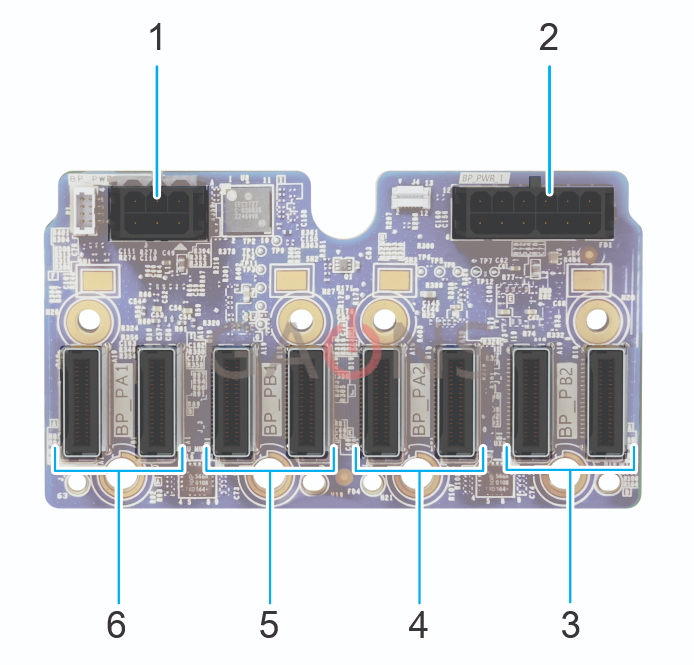

그림 3. 6개의 E3.S 드라이브 백플레인





1. BP_PWR_CTRL
2. BP_PWR_1(백플레인 전원 및 신호 케이블~시스템 보드)
3. BP_DST_PB2(PCIe/NVMe 커넥터)
4. BP_ DST_PA2(PCIe/NVMe 커넥터)
5. BP_ DST_PB1(PCIe/NVMe 커넥터)
6. BP_DST_PA1(PCIe/NVMe 커넥터)





드라이브 백플레인 제거



전제조건

◆ 경고 : 드라이브 및 백플레인의 손상을 방지하려면 백플레인을 제거하기 전에 시스템에서 드라이브를 제거해야 합니다.



◆ 경고 : 드라이브를 동일한 위치에 다시 설치할 수 있도록 제거하기 전에 각 드라이브의 번호를 기록하여 임시로 레이블을 부착해 둡니다.



▲ 주의 : 모든 백플레인 구성의 백플레인 제거 절차는 비슷합니다.



1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템 내부에서 작업하기 전에의 절차를 따릅니다.
3. 드라이브 백플레인 커버를 제거합니다.
4. 설치된 경우 공기 덮개를 제거합니다.
5. 냉각 팬 케이지 어셈블리를 제거합니다.
6. 드라이브를 제거합니다.
7. 필요한 경우 후면 마운팅 전면 PERC 모듈을 제거합니다.
8. 드라이브 백플레인 케이블을 관찰해두고 백플레인 및 시스템 보드의 커넥터에서 연결 해제합니다.



▲ 주의 : 자세한 정보는 케이블 라우팅 섹션을 참조하십시오.



단계

1. 분리 탭을 눌러 시스템의 고리에서 드라이브 백플레인을 분리합니다. E3.S 드라이브 백플레인의 캡티브 나사를 풉니다.
2. 드라이브 백플레인을 들어 올려 시스템에서 당겨 빼냅니다.



▲ 주의 : 백플레인의 손상을 방지하기 위해 백플레인을 제거하기 전에 케이블 라우팅 클립에서 분리된 백플레인 케이블을 제거해야 합니다.

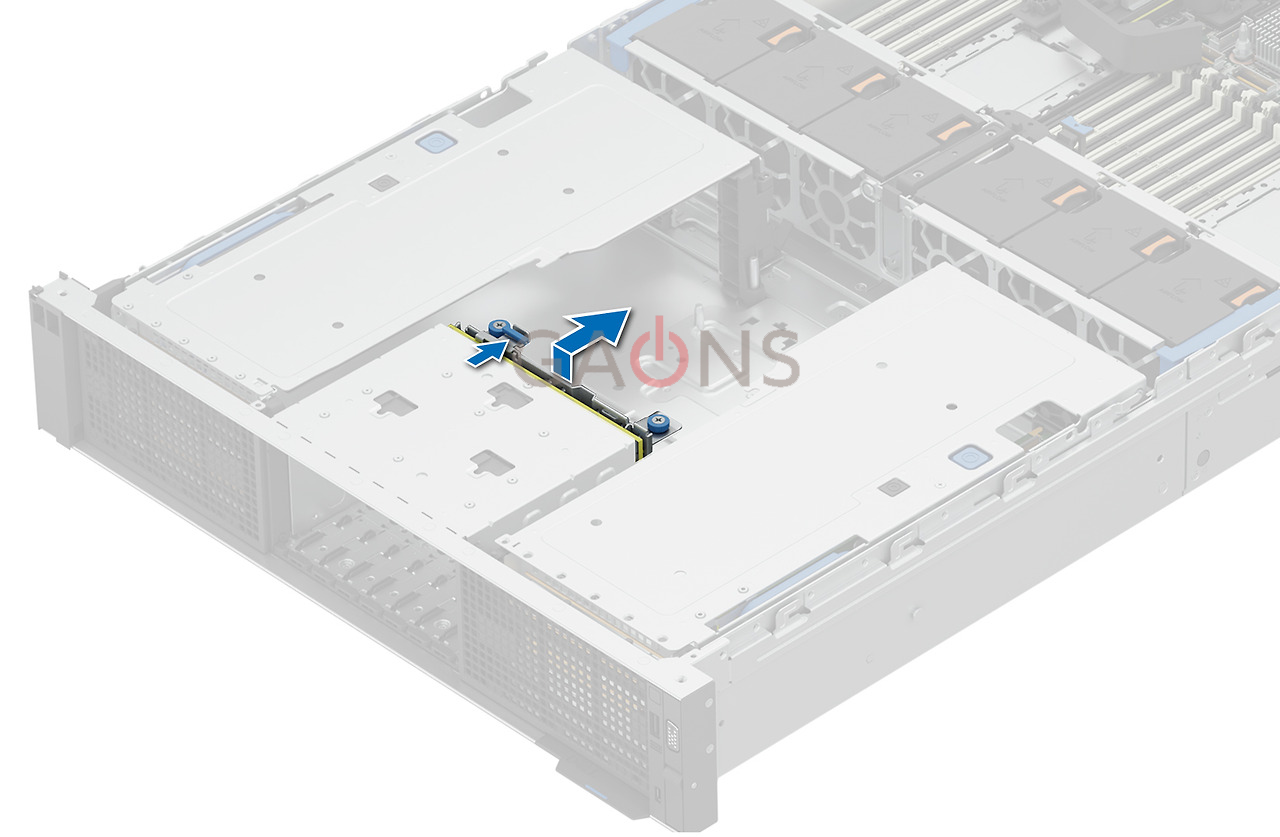

그림 1. 드라이브 백플레인 제거





그림 2. E3.S 드라이브 백플레인 제거





 다음 단계

1. 드라이브 백플레인을 장착합니다.





드라이브 백플레인 설치



전제조건

1. 안전 지침에 나와 있는 안전 지침을 따릅니다.
2. 시스템 내부에서 작업하기 전에의 절차를 따릅니다.
3. 드라이브 백플레인 커버를 제거합니다.
4. 설치된 경우 공기 덮개를 제거합니다.
5. 냉각 팬 케이지 어셈블리를 제거합니다.
6. 드라이브를 제거합니다.
7. 필요한 경우 후면 마운팅 전면 PERC 모듈을 제거합니다.
8. 드라이브 백플레인 케이블을 관찰해두고 백플레인 및 시스템 보드의 커넥터에서 연결 해제합니다.

▲ 주의 : 자세한 정보는 케이블 라우팅 섹션을 참조하십시오.



▲ 주의 : 백플레인의 손상을 방지하기 위해 케이블 라우팅 클립에서 분리된 백플레인 케이블을 제거해야 합니다.



▲ 주의 : 케이블을 장착할 때 조여지거나 구겨지지 않도록 적절하게 라우팅합니다.





단계

1. 드라이브 백플레인의 슬롯을 시스템의 가이드에 맞춥니다.
2. 드라이브 백플레인을 가이드에 밀어 넣고 파란색 릴리스 탭이 딸깍 소리를 내며 제자리에 끼워질 때까지 백플레인을 내립니다. E3.S 드라이브 백플레인의 캡티브 나사를 조입니다.



그림 1. 드라이브 백플레인 설치







그림 2. E3.S 드라이브 백플레인 설치





 다음 단계

1. 드라이브 백플레인 케이블을 백플레인 및 시스템 보드의 커넥터에 연결합니다.
2. 드라이브를 설치합니다.
3. 필요한 경우 후면 마운팅 전면 PERC 모듈을 설치합니다.
4. 냉각 팬 케이지 어셈블리를 설치합니다.
5. 제거된 경우 공기 덮개를 설치합니다.
6. 드라이브 백플레인 커버를 설치합니다.
7. 시스템 내부 작업을 마친 후에 나와 있는 절차를 따릅니다.



출처: DELL 공식홈페이지(Dell PowerEdge R760xa 설치 및 서비스 매뉴얼)
