오늘은 HPE DL380a Gen12 구성요소에 대해서 알아보도록 하겠습니다.

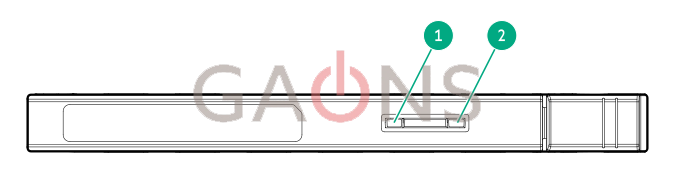

OCP 리타이머 카드 구성 요소
| 항목 | 묘사 |
| 1 | LP SlimSAS 포트 1 |
| 2 | LP SlimSAS 포트 21 |
이 서버에서는 사용할 수 없습니다.
후발 기본 드라이브 LED 정의
HPE 기본 드라이브 캐리어에는 다음과 같은 LED가 있습니다.
- 황색/파란색 LED - 스토리지 컨트롤러와 함께 드라이브 백플레인에 의해 관리되며 드라이브 상태를 나타내는 데 사용됩니다.
- 녹색 LED - 드라이브 자체에 의해 관리되며 드라이브 활동을 나타냅니다.
SFF 기본 드라이브 캐리어는 핫 플러그 U.3 PCIe4 NVMe 드라이브를 지원합니다.
| 항목 | 발광 다이오드 | 상태 | 정의 |
| 1 | 결함/찾기 | 호박색으로 켜짐 | 이 드라이브는 실패했거나, 지원되지 않거나, 유효하지 않습니다. |
| 진한 파란색 | 드라이브가 정상적으로 작동하고 있으며 관리 응용 프로그램에 의해 식별되고 있습니다. | ||
| 황색/파란색 깜박임 (초당 1회 깜박임) |
드라이브에 오류가 발생했거나 이 드라이브에 대한 예측 오류 경고가 수신되었습니다. 드라이브는 관리 응용 프로그램에 의해서도 식별되었습니다. | ||
| 황색으로 깜박임 (초당 1회 깜박임) |
이 드라이브에 대한 예측 오류 경고가 수신되었습니다. 가능한 한 빨리 드라이브를 교체하십시오. | ||
| 끄기 | 드라이브가 정상적으로 작동하고 있으며 관리 응용 프로그램에 의해 식별되지 않습니다. | ||
| 2 | 온라인/활동 | 녹색으로 켜짐 | 드라이브가 온라인 상태이며 활동이 없습니다. |
| 녹색으로 깜박임 (초당 1회 깜박임) |
드라이브가 다음 중 하나를 수행하고 있습니다.
|
||
| 녹색으로 깜박임 (초당 4회 깜박임) |
드라이브가 정상적으로 작동하고 있으며 작동 중입니다. | ||
| 끄기 | 드라이브가 RAID 컨트롤러에 의해 구성되지 않았거나 스페어 드라이브입니다. |
EDSFF SSD LED 정의

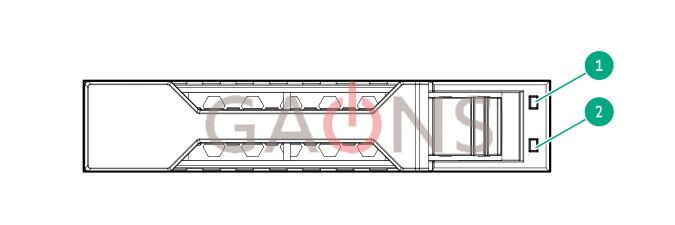

EDSFF 드라이브 캐리어에는 두 개의 LED가 있습니다.
- 황색/파란색 LED - 스토리지 컨트롤러와 함께 드라이브 백플레인에 의해 관리되며 드라이브 상태를 나타내는 데 사용됩니다.
- 녹색 LED - 드라이브 자체에 의해 관리되며 드라이브 활동을 나타냅니다.
| 항목 | 발광 다이오드 | 상태 | 정의 |
| 1 | 결함/찾기 | 호박색으로 켜짐 | 이 드라이브는 실패했거나, 지원되지 않거나, 유효하지 않습니다. |
| 진한 파란색 | 드라이브가 정상적으로 작동하고 있으며 관리 응용 프로그램에 의해 식별되고 있습니다. | ||
| 황색/파란색 깜박임(초당 1회 깜박임) | 드라이브에 오류가 발생했거나 이 드라이브에 대한 예측 오류 경고가 수신되었습니다. 드라이브는 관리 응용 프로그램에 의해서도 식별되었습니다. | ||
| 황색으로 깜박임 (초당 1회 깜박임) |
이 드라이브에 대한 예측 오류 경고가 수신되었습니다. 가능한 한 빨리 드라이브를 교체하십시오. | ||
| 끄기 | 드라이브가 정상적으로 작동하고 있으며 관리 응용 프로그램에 의해 식별되지 않습니다. | ||
| 2 | 온라인/활동 | 녹색으로 켜짐 | 드라이브가 온라인 상태이며 활동이 없습니다. |
| 녹색으로 깜박임 (초당 4회 깜박임) |
드라이브가 정상적으로 작동하고 있으며 작동 중입니다. | ||
| 끄기 | 전원이 공급되지 않습니다. |
드라이브 베이 번호 매기기
드라이브를 설치하지 않고 서버를 구입하면 일부 드라이브 베이는 비어 있고 다른 드라이브 베이는 드라이브 블랭크로 채워질 수 있습니다. 적절한 시스템 냉각을 유지하려면 드라이브 또는 드라이브 블랭크가 설치되지 않은 상태에서 서버를 작동하지 마십시오.
드라이브 베이 번호 매기기 - SFF 드라이브 베이 번호 매기기
SFF 핫 플러그 드라이브 박스는 2개의 SFF 24G x4 U.3 NVMe/SAS UBM10 BC 드라이브 백플레인을 사용합니다.
드라이브 백플레인 설명에 대한 자세한 정보는 드라이브 백플레인 이름 지정을 참조하십시오.

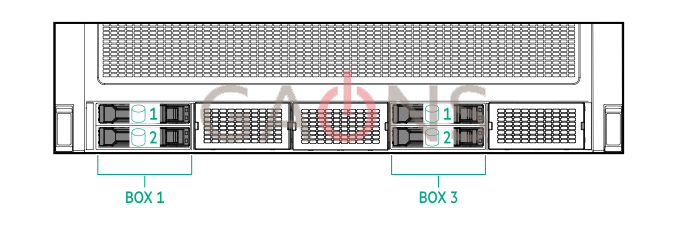

4 SFF 드라이브 베이 번호 매기기
8 SFF 드라이브 베이 번호 매기기
드라이브 베이 번호 매기기 - E3입니다. S 드라이브 베이 번호 매기기
E3. S 핫 플러그 드라이브 박스는 4 E3를 사용합니다. S 32G x4 NVMe UBM10 EC 드라이브 백플레인.
드라이브 백플레인 설명에 대한 자세한 정보는 드라이브 백플레인 이름 지정을 참조하십시오.
4 E3. S 드라이브 베이 번호 매기기

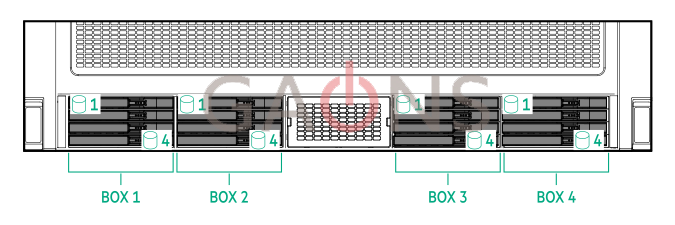

8 E3. S 드라이브 베이 번호 매기기
16 E3. S 드라이브 베이 번호 매기기
드라이브 백플레인 이름 지정
이 주제에서는 드라이브 백플레인 이름 지정에 표시되는 기능에 대해 설명합니다. 이 명명 규칙은 HPE Gen11 서버 릴리스부터 채택되었습니다. 서버가 이 항목에 나열된 모든 기능을 지원하지 않을 수 있습니다. 서버별 지원 정보는 서버 가이드를 참조하십시오.
- 드라이브 백플레인 지원은 드라이브 베이 번호 지정을 참조하십시오.
- 드라이브 백플레인 케이블링은 스토리지 케이블링 섹션을 참조하십시오.

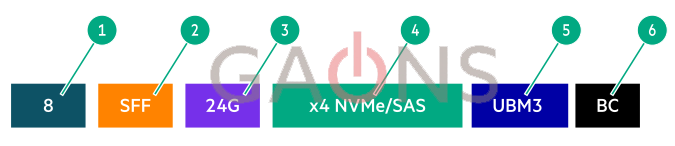

| 항목 | 묘사 | 값 |
| 1 | 드라이브 베이 개수 | 백플레인에서 지원하는 드라이브 베이의 수입니다. |
| 2 | 드라이브 폼 팩터 | LFF - 대형 폼 팩터 |
| SFF - 소형 폼 팩터 | ||
| E3S - 엔터프라이즈 및 데이터 센터 표준 폼 팩터(EDSFF E3. S) | ||
| 3 | 레인당 최대 링크 속도(GT/s) | 12지 |
| 16지 | ||
| 24지 | ||
| 32지 | ||
| 4 | 포트 링크 폭 및 인터페이스 | x1 NVMe/SAS—U.3 NVMe, SAS 또는 SATA1 |
| x4 NVMe/SAS - U.3 NVMe, SAS 또는 SATA2 | ||
| x4 NVMe - U.2 NVMe3 | ||
| x4 NVMe - E3. S | ||
| 5 | UBM(Universal Backplane Manager) 모델 | UBM 모델은 백플레인에서 사용하는 UBM 펌웨어를 정의합니다. UBM 모델의 예: UBM2, UBM3 등 |
| 6 | 드라이브 캐리어 유형 | BC—기본 캐리어(SFF) |
| LP—로우 프로파일 캐리어(LFF) | ||
| EC—E3. S 캐리어 |
출처: Internal components | HPE ProLiant Compute DL380a Gen12 User Guide
